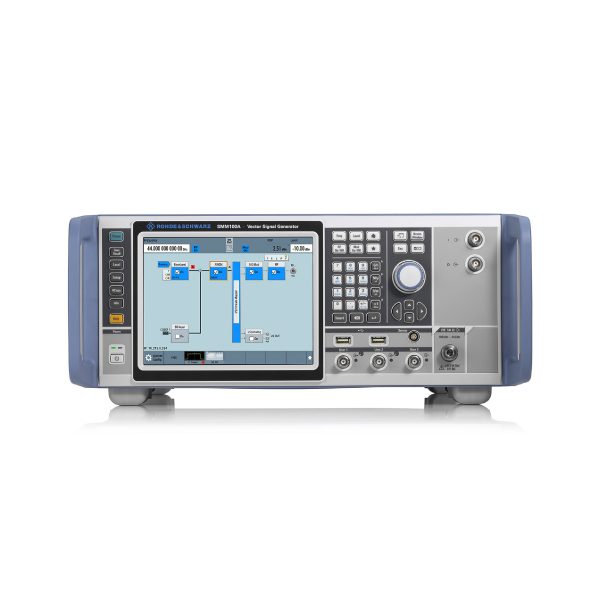

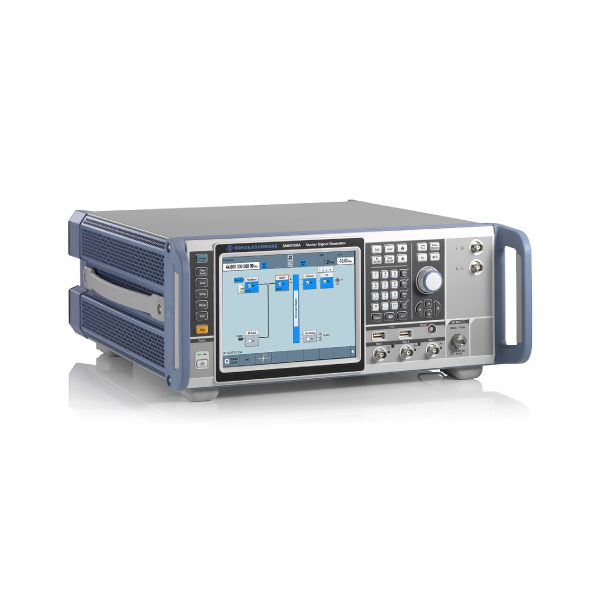

Векторный генератор сигналов R&S SMM100A обеспечивает великолепные ВЧ-характеристики во всем диапазоне частот от 100 МГц до 44 ГГц. Прибор покрывает диапазоны ниже 6 ГГц, используемые существующими стандартами
беспроводной связи, а также только что определенные диапазоны для 5G NR FR1 и Wi-Fi 6E до 7,125 ГГц и полосы 5G NR FR2 до 44 ГГц.
Внутренний генератор модулирующих сигналов в R&S SMM100A поддерживает максимальную полосу ВЧ-модуляции шириной 1 ГГц. Широкополосные сигналы с цифровой модуляцией генерируются в соответствии с требованиями распространенных стандартов беспроводной связи. Генератор R&S SMM100A полностью соответствует будущим требованиям к полосе модуляции.
Для векторного генератора сигналов R&S SMM100A на ВЧ-частоте 1 ГГц со смещением 20 кГц задается однополосный фазовый шум менее –129 дБн. Типичное значение ниже на 5 дБн и составляет –134 дБн. Наряду с превосходными ВЧ-характеристиками данная модель также имеет исключительные характеристики модуляции на высоких частотах.

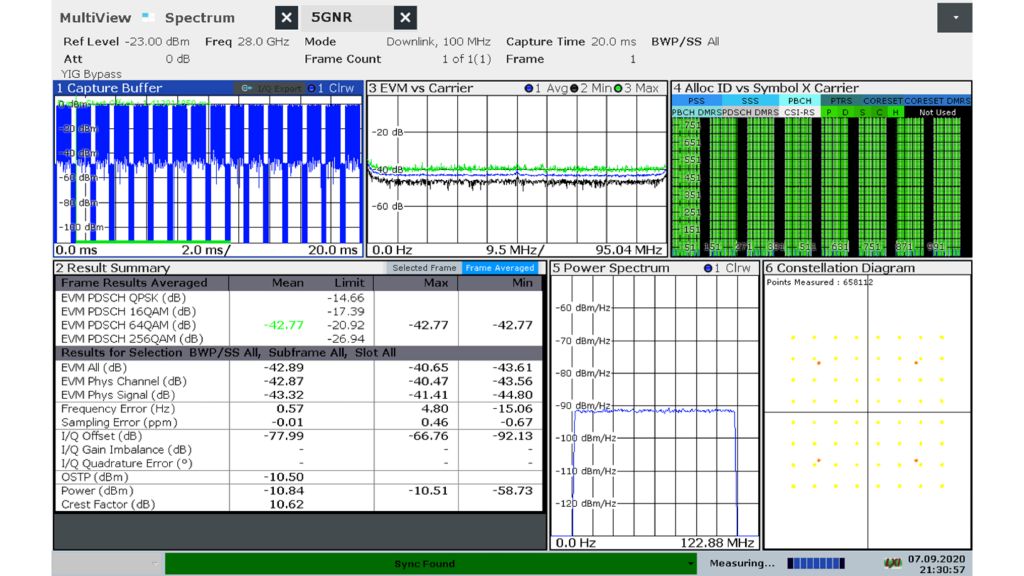

Генератор R&S SMM100A обеспечивает впечатляющее значение модуля вектора ошибок (EVM) менее -42 дБ (0,8%) на ВЧ-частоте 28 ГГц для сигнала 5G NR частотой 100 МГц в соответствии с моделью 3.1 испытаний 3GPP.
Частотная характеристика сигнала в полосе модуляции также оказывает существенное влияние на достижимое значение модуля вектора ошибок (EVM). Также важно свести к минимуму этот параметр по амплитуде и фазе во всем ВЧ-диапазоне генератора.
Предусмотрена интеллектуальная компенсация внутреннего воздействия R&S SMM100A на частотную характеристику. В результате генератор R&S SMM100A получает измеренную АЧХ на уровне < 0,4 дБ во всей полосе ВЧ-модуляции шириной 1 ГГц.

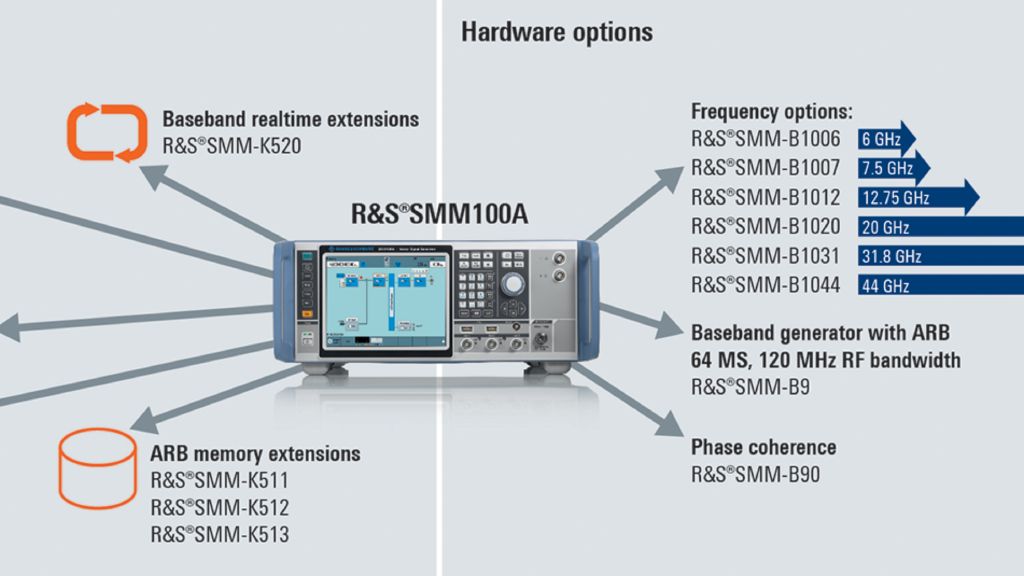

В базовой конфигурации генератор R&S SMM100A поддерживает максимальную полосу ВЧ-модуляции шириной 120 МГц. В зависимости от требований полоса может быть расширена до 1 ГГц с помощью лицензионного ключа. Благодаря аналогичной гибкости память генератора сигналов произвольной формы может быть расширена от 64 млн отсчетов до максимум 2 млрд отсчетов.
Кроме того, возможно использование генератора R&S SMM100A с различными частотными опциями с максимальной частотой 44 ГГц. Пользователи могут точно настраивать R&S SMM100A в соответствии с конкретными требованиями.
- Удобное управление с помощью 8.4-дюймового сенсорного экрана
- Структурированный и интуитивно понятный пользовательский интерфейс, представленный в форме блок-схемы

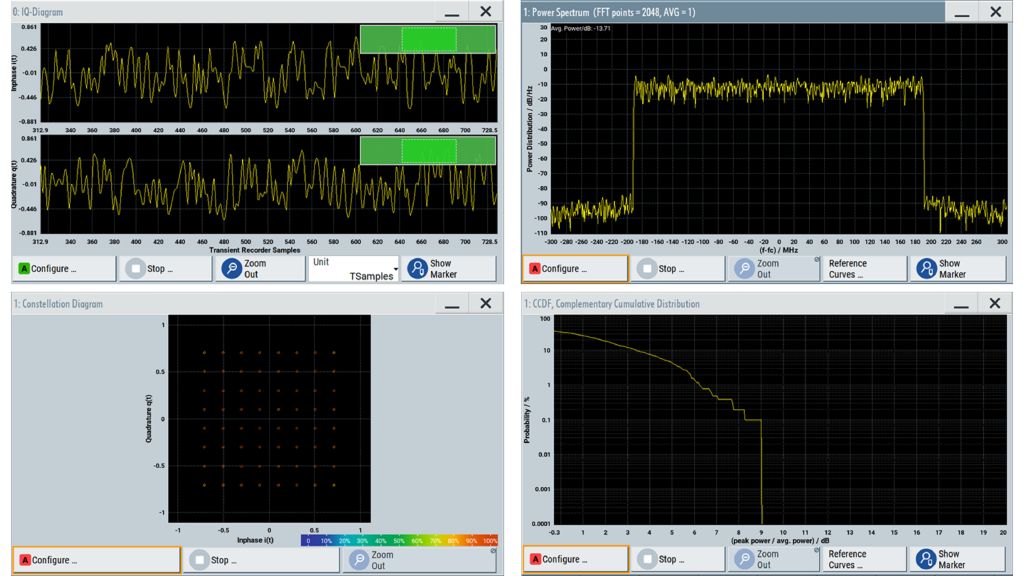

- Графический мониторинг сигнала в реальном времени в различных точках с общим трактом прохождения сигнала
- Простая автоматизация с помощью контекстно-зависимой справочной системы и встроенного регистратора макросов SCPI с генератором кода

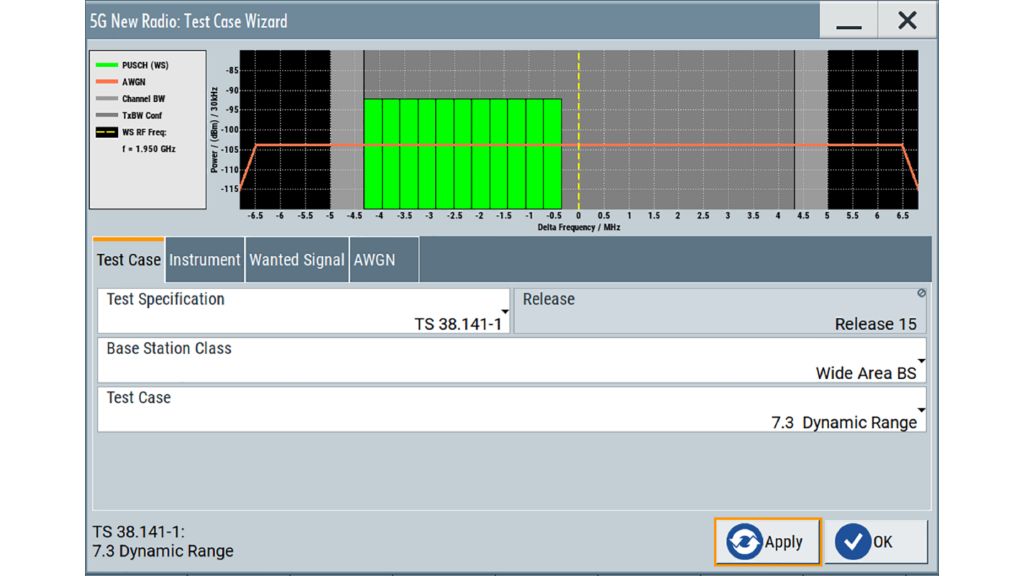

Генератор R&S SMM100A отлично подходит для генерирования сигналов в соответствии с основными стандартами беспроводной связи. Кроме того, это идеальное устройство для проведения аттестационных испытаний базовых станций 5G NR.
Прибор с частотной опцией R&S SMM-B1044 охватывает такие частотные диапазоны 5G NR, как FR1 до 7,125 ГГц и FR2 до 44 ГГц. После расширения полосы пропускания до 1 ГГц прибор может соответствовать повышенным требованиям к полосе пропускания сигнала для приложений 5G.

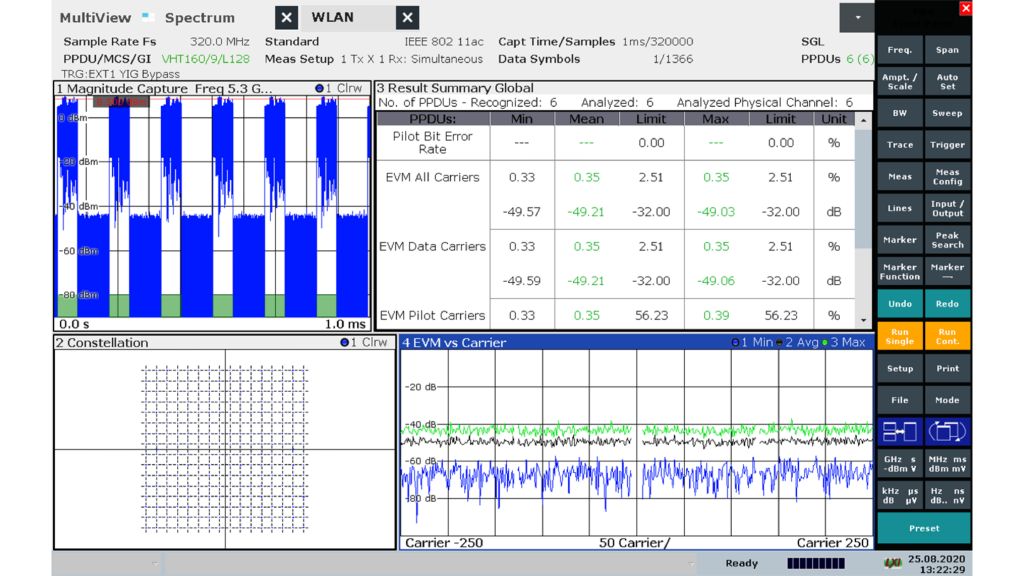

WLAN также следует тренду повышения частот и расширения полос пропускания. В Wi-Fi 6E используется диапазон частот от 5,8 ГГц до 7,125 ГГц. В спецификации IEEE 802.11be уже определена полоса пропускания сигнала 320 МГц для будущих стандартов WLAN.
С частотной опцией R&S SMM-B1007 до 7,5 ГГц и расширением полосы пропускания R&S SMM-K524 до 500 МГц генератор R&S SMM100A становится идеальным генератором сигналов для испытаний компонентов, модулей и устройств WLAN.
Генератор R&S SMM100A идеально подходит для испытаний приемников HRP UWB. Прибор охватывает диапазон частот до 10,6 ГГц с полосой ВЧ-модуляции 500 МГц; сигналы могут генерироваться для наиболее важных каналов.

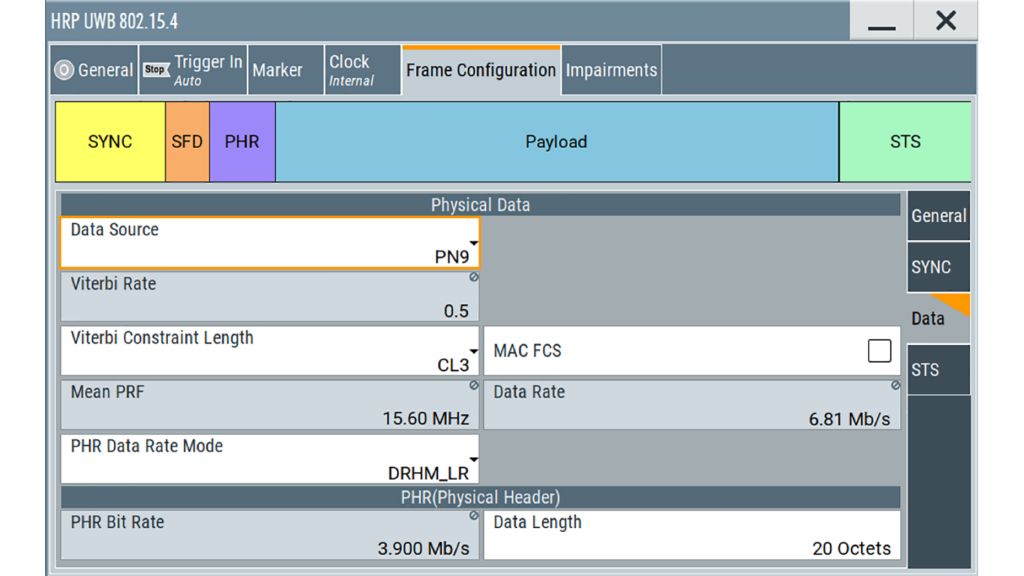

R&S SMM-K149 — опция формирования модулирующих сигналов в режиме HRP UWB — поддерживает генерацию сигналов для трех указанных режимов: HRP UWB из IEEE 802.15.4a-2015, а также режим BPRF и режим HPRF для устройств расширенного диапазона (ERDEF) из IEEE 802.15.4z
