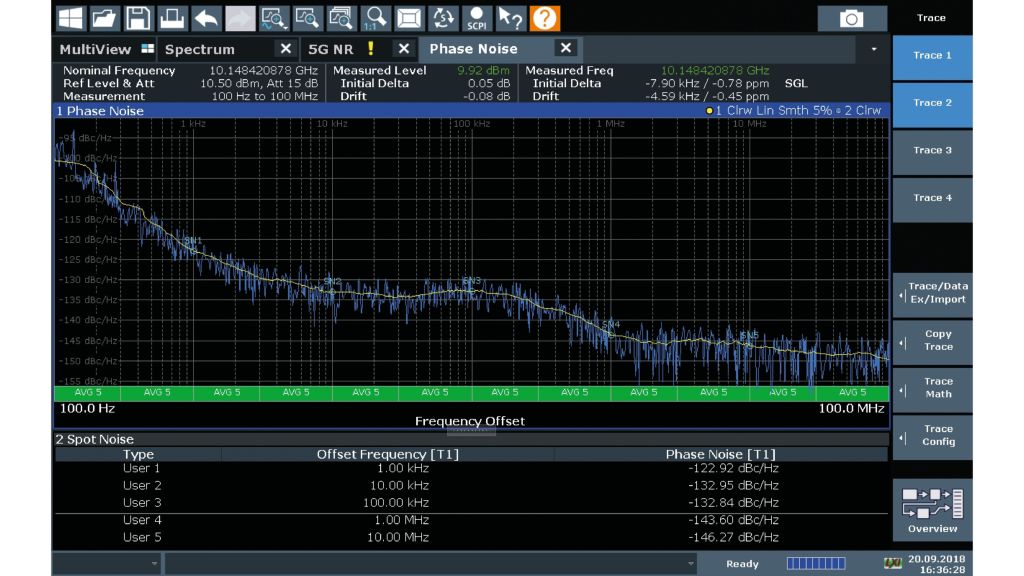

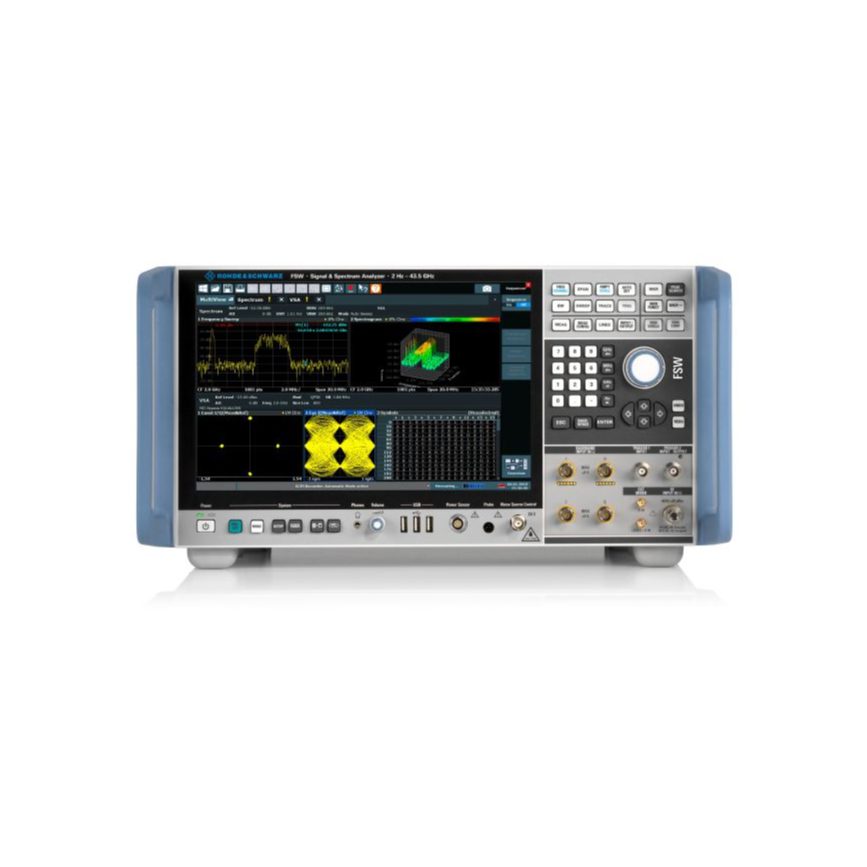

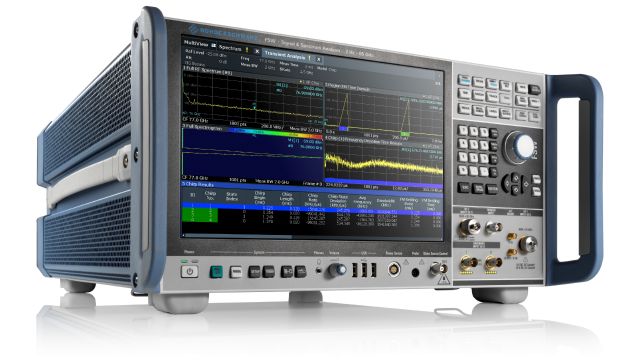

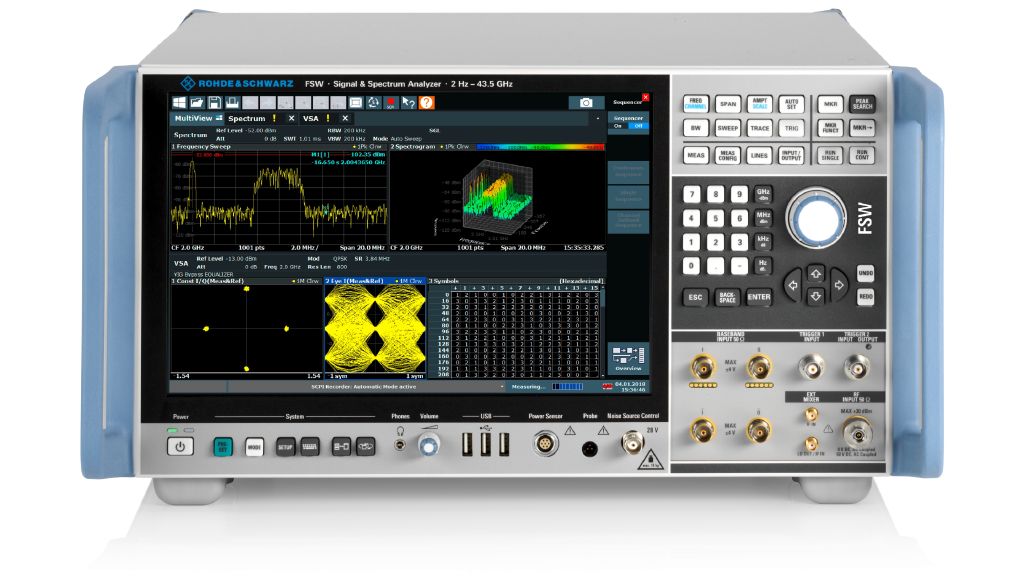

Высокоэффективный анализатор спектра и сигналов R&S FSW помогает решать самые сложные задачи. Его широкая внутренняя полоса анализа позволяет определять характеристики широкополосных компонентов и систем связи. Непревзойденно низкий уровень фазового шума помогает разрабатывать высокоэффективные генераторы, например, для радаров.
R&S FSW выводит лучших представителей в линейке анализаторов спектра и сигналов на качественно иной уровень, обеспечивая превосходные ВЧ-характеристики по фазовому шуму, среднему уровню собственного шума, подавлению интермодуляционных искажений, динамическому диапазону ACLR и измерениям гармонических составляющих.
- Плоский дисплей высокого разрешения размером 12,1 дюйма с функцией Multitouch и поддержкой управления жестами и ОС Windows 10
- Различные результаты измерений могут отображаться одновременно в нескольких окнах, что облегчает их интерпретацию
- Встроенный регистратор SCPI упрощает генерацию кода для автоматических измерений с дистанционным управлением
- Масштабируемый генератор R&S FSW с широкой встроенной полосой анализа до 8,3 ГГц позволяет захватывать всю полосу пропускания сигнала нисходящего канала и оценивать всю систему в целом.

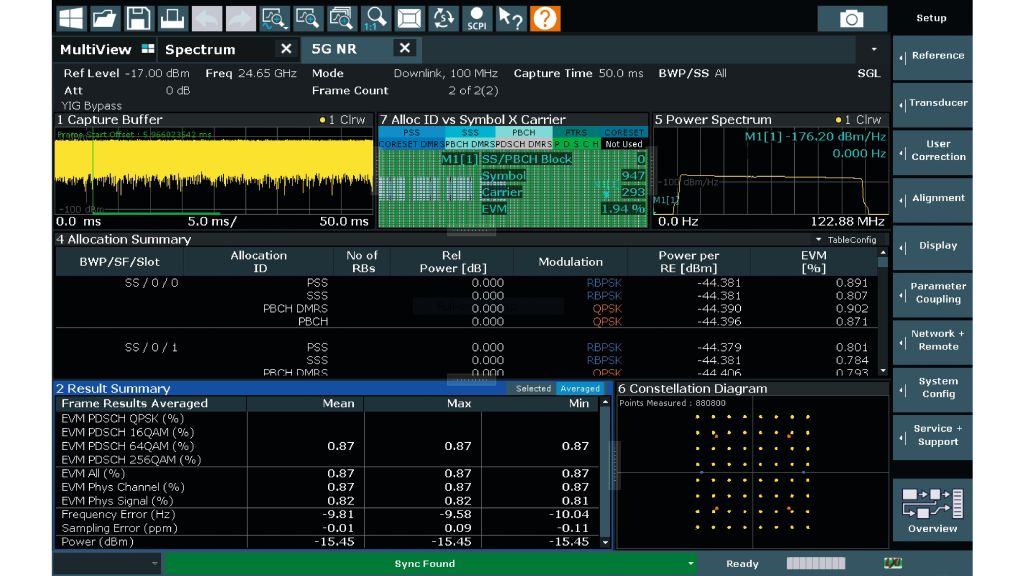

- Опции R&S FSW-K144 и R&S FSW-K145 охватывают внутриполосные измерения 3GPP 5G NR в нисходящем и восходящем каналах. Анализируется каждый подкадр сигнала, обеспечивается широкий диапазон результатов измерения, включая EVM, частоту и мощность различных каналов и сигналов.
Помимо широкой полосы анализа (до 8,3 ГГц), функции анализа R&S FSW играют важную роль в испытаниях радаров.

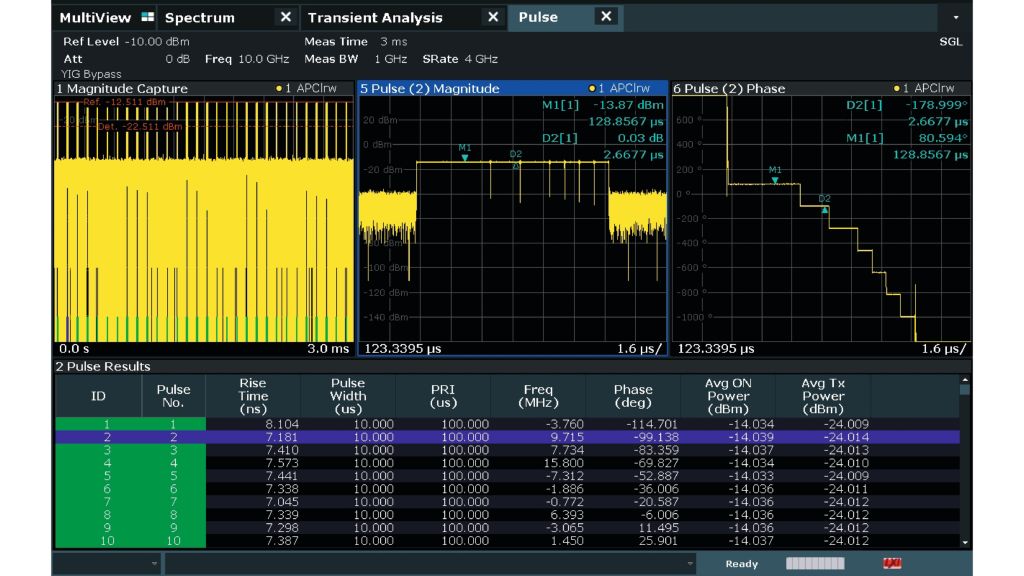

- С помощью опции измерения импульсов R&S FSW-K6 можно измерять все важные параметры импульсов нажатием одной кнопки
- Опция измерения боковых лепестков во временной области R&S FSW-K6S позволяет измерять параметры сжатия импульса
- Благодаря опции R&S FSW-K60/K60H можно анализировать сигналы со скачкообразным изменением частоты

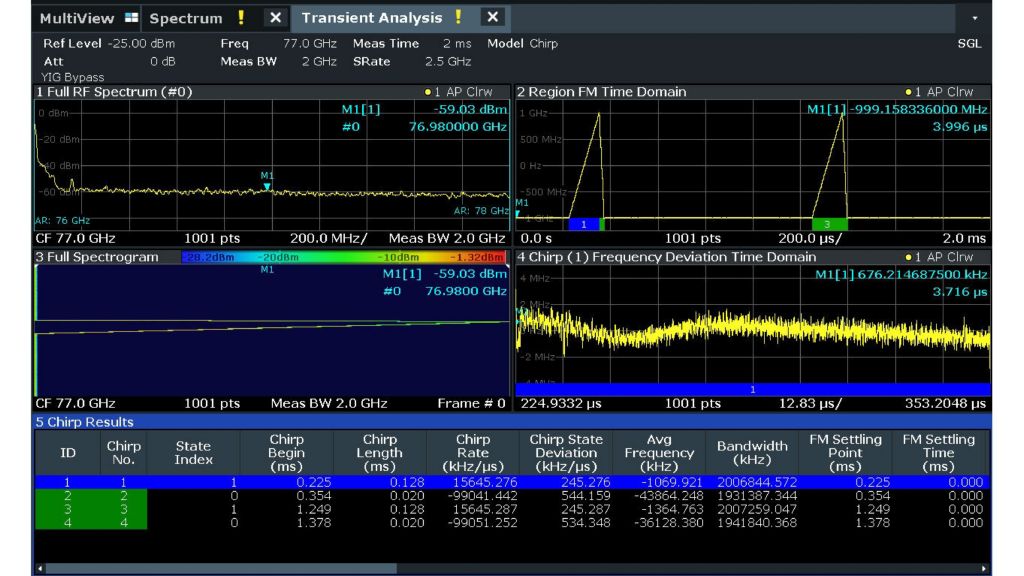

Анализатор спектра и сигналов R&S FSW85 имеет ЖИГ-преселектор для частот от 8 до 85 ГГц, обеспечивая возможность анализа спектра без изображений. Его широкая полоса анализа (до 8,3 ГГц) в сочетании с опцией анализа переходных процессов/ЛЧМ-сигналов R&S FSW-K60/-K60C позволяет определять характеристики сигналов FMCW шириной 5 ГГц подобно сигналам, используемым в автомобильных радарах.
Высокопроизводительные измерительные решения для разработки и испытаний полезных нагрузок спутников, а также компонентов и подсистем полезных нагрузок.

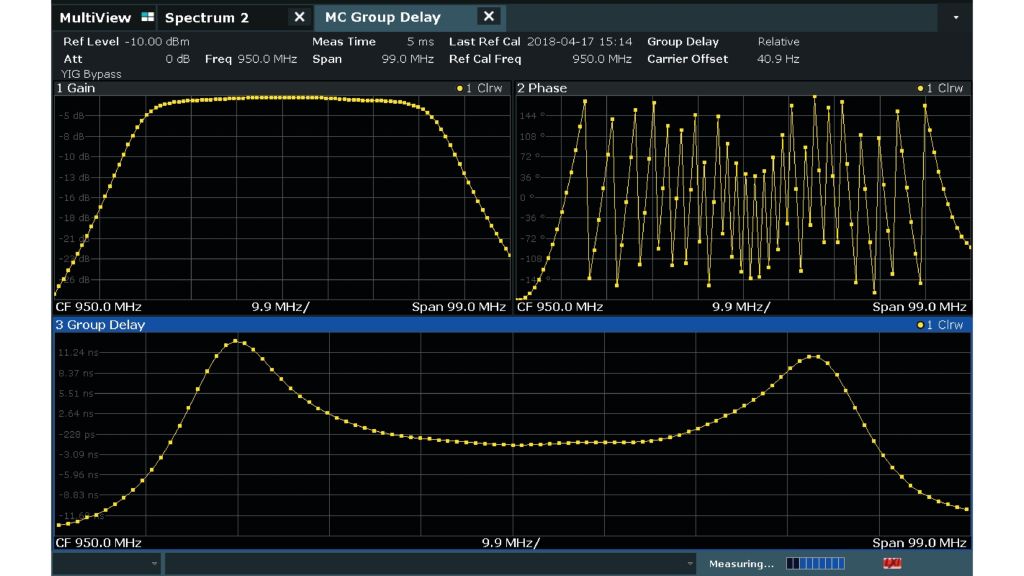

R&S FSW предлагает специализированные измерительные приложения для наиболее важных измерений таких параметров, как групповое время задержки, линейность, передаточная характеристика, уровень мощности шума (NPR) и т. д. Также демодулирует спутниковые ВЧ-сигналы нескольких стандартов, таких как DVB-S2X и OneWeb. Масштабируемая широкая полоса анализа R&S FSW (до 8,3 ГГц) отвечает растущей потребности в широкой полосе частот сигнала.

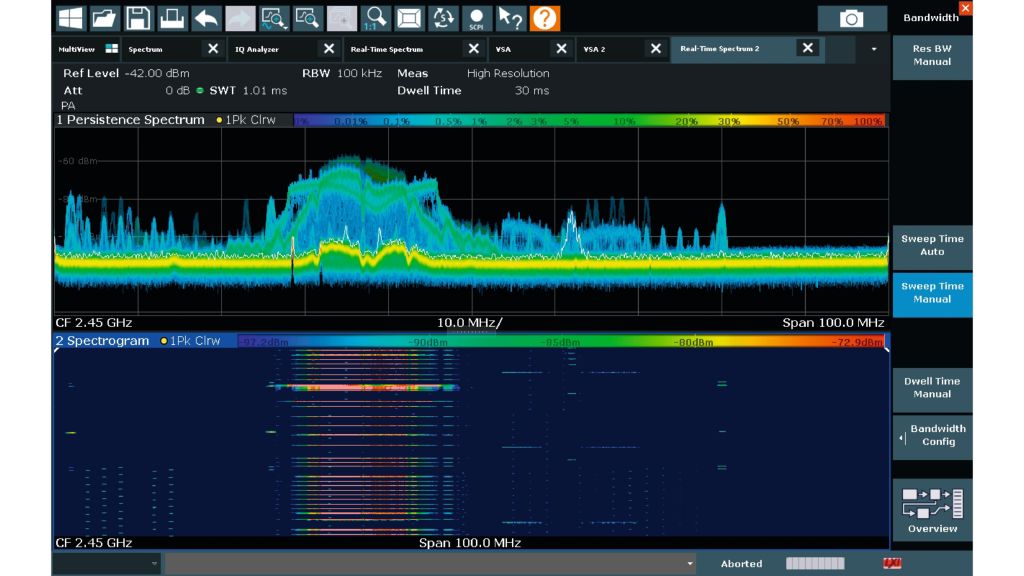

Опции R&S FSW реального масштаба времени позволяют пользователям стабильно обнаруживать исключительно кратковременные случайные помехи в наносекундном диапазоне даже в непосредственной близости от эффективных несущих в полосе пропускания до 800 МГц. Анализ спектра в реальном масштабе времени позволяет пользователям анализировать существующие алгоритмы скачкообразной перестройки частоты и создавать альтернативные варианты для предотвращения конфликтов между сигналами различных стандартов в одной полосе частот.

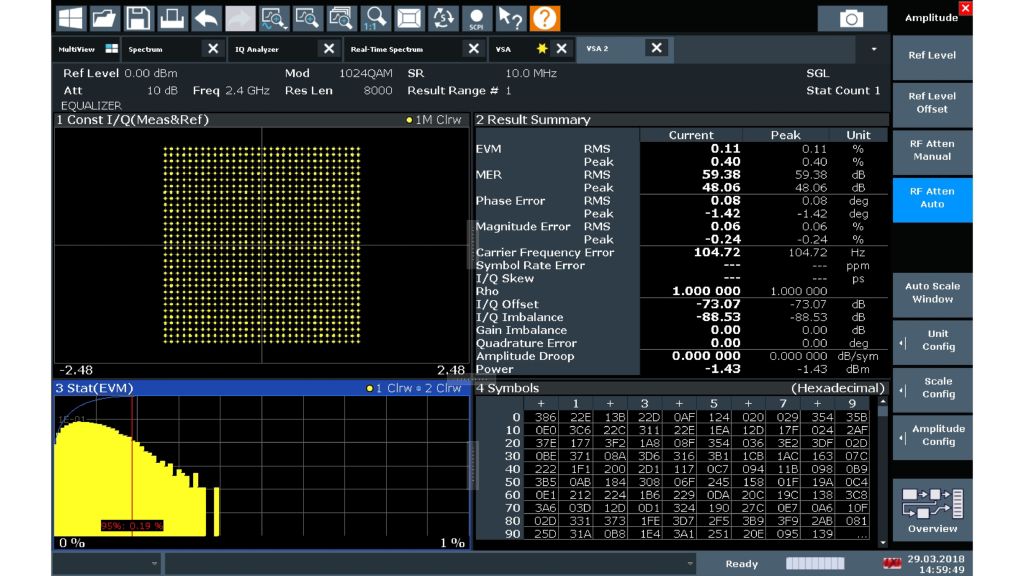

Опция векторного анализа сигналов R&S FSW-K70 предоставляет пользователям гибкие возможности анализа сигналов с цифровой модуляцией вплоть до уровня битов. Четко структурированная концепция управления упрощает измерения, несмотря на множество инструментов анализа. R&S FSW-K70M позволяет анализировать сигналы с двумя различными схемами модуляции, например сигналы DVB-S2X. Расширение R&S®FSW-K70P измеряет коэффициент битовых ошибок (BER) для данных PRBS до PRBS23.
