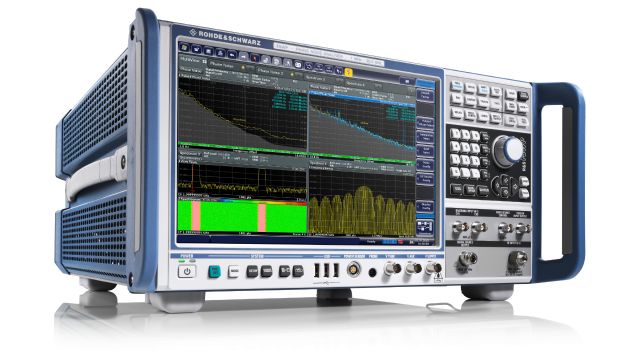

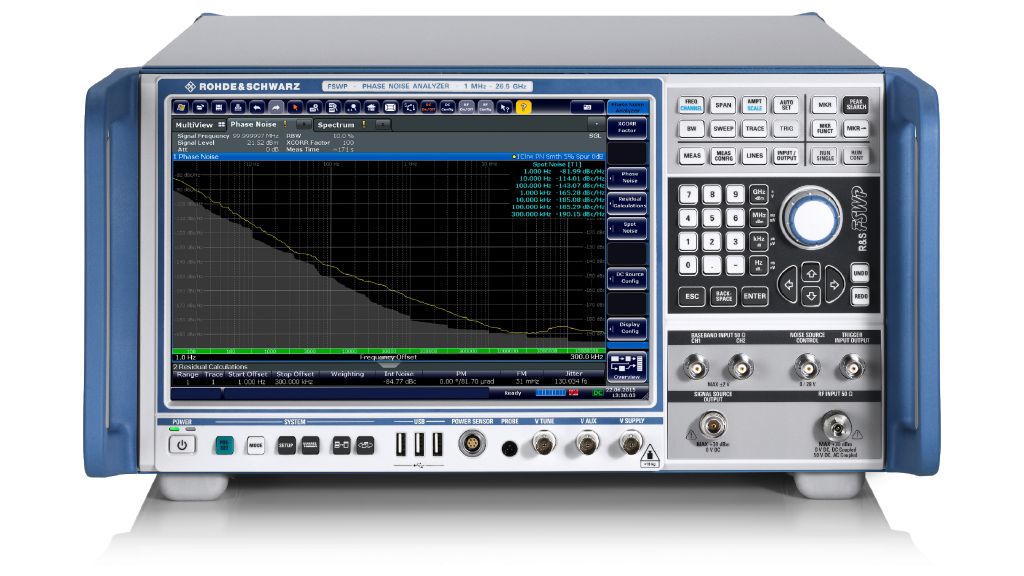

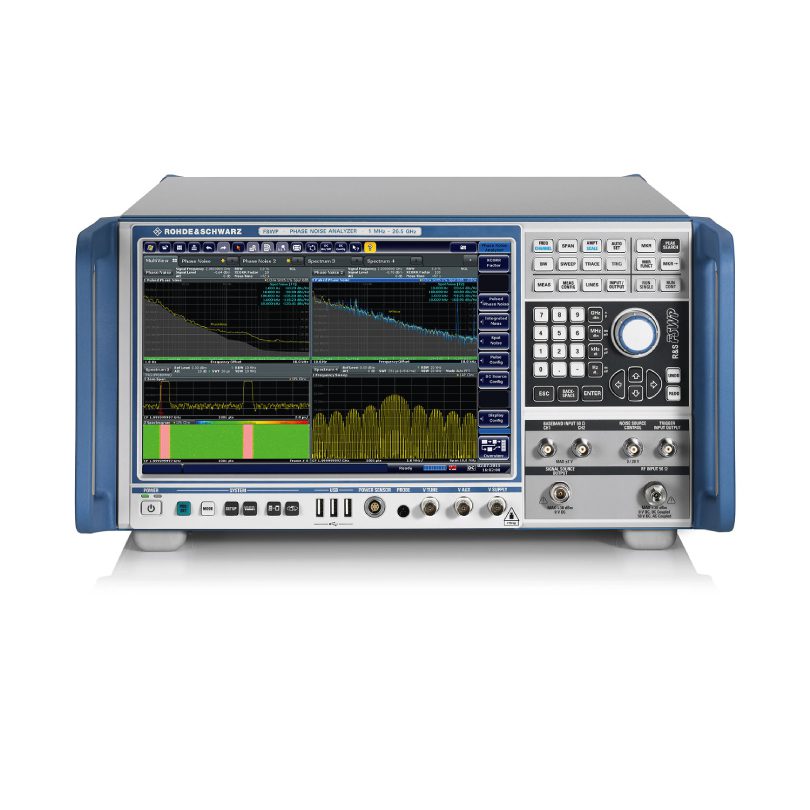

Анализатор фазовых шумов и тестер R&S FSWP отличается очень высокой чувствительностью благодаря сверхмалошумящим внутренним источникам и технологии кросс-корреляции. Он может за считанные секунды измерять фазовый и амплитудный шумы на высокостабильных источниках, например тех, которые обнаруживаются радиолокационными системами. Дополнительные опции, такие как измерения импульсных сигналов, определение характеристик остаточного (в том числе импульсного) фазового шума и встроенный высококлассный анализ спектра и сигналов, делают R&S FSWP уникальным контрольно-измерительным прибором.
Внутренние источники R&S FSWP позволяют измерять высокочувствительные генераторы, такие как генераторы с диэлектрическими резонаторами и термостатированные кварцевые генераторы, с минимальным числом кросс-корреляций, что значительно экономит время. Добавление аппаратного ускорения обработки сигналов в анализатор фазовых шумов R&S FSWP позволяет проводить измерения фазовых шумов в реальном масштабе времени. Быстрое выполнение измерений является ключевым моментом, поскольку это ускоряет процесс от разработки до производства и увеличивает производительность.

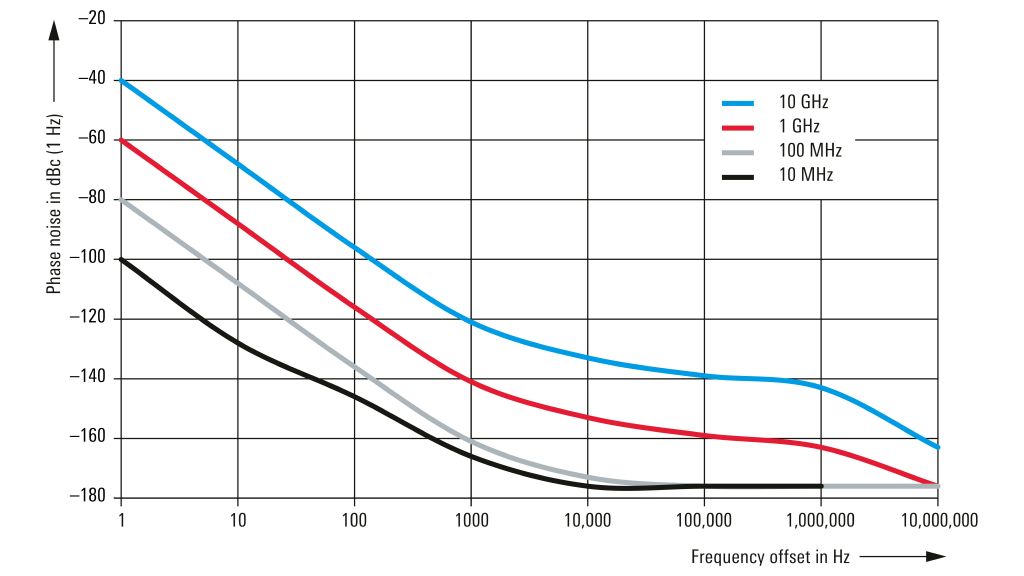

Внутренний гетеродин FSWP превосходит практически любой доступный на рынке генератор сигналов с точки зрения характеристик фазовых шумов. Благодаря внутренним источникам анализатора с низким уровнем шумов, все, что требуется для измерения характеристик генератора высокого класса — лишь несколько корреляций. Таким образом обеспечивается минимально возможное время выполнения измерений.

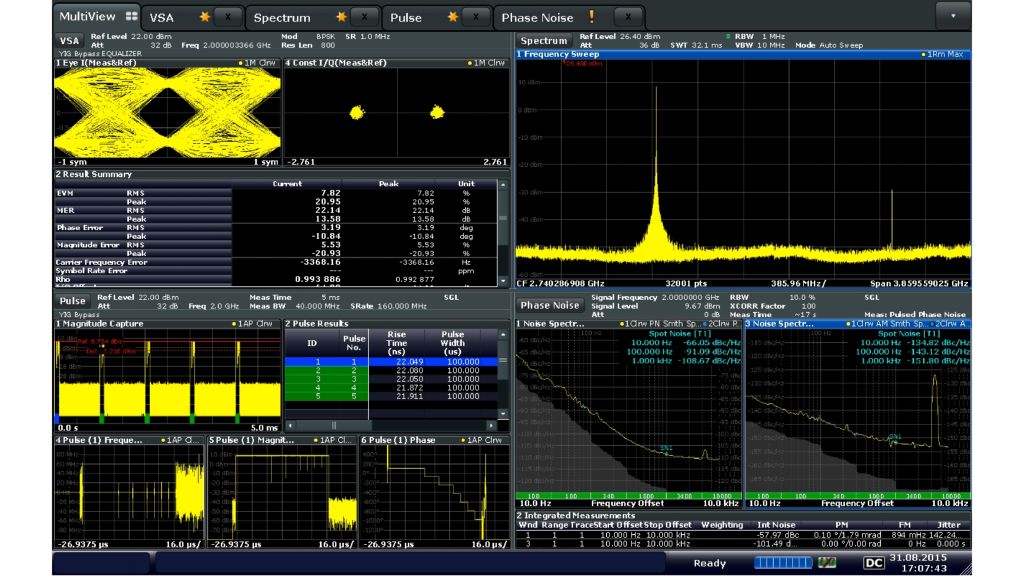

Пользователи могут анализировать спектр и демодулировать сигнал для измерения EVM или характеристик импульсов в различных каналах измерения. Разработчики автоматических испытательных систем экономят пространство и деньги, поскольку им не нужно приобретать дополнительный анализатор спектра или векторный анализатор сигналов. R&S FSWP — это инвестиции в будущее. Этот прибор реализован на основе R&S FSW высокого класса с уникальными ВЧ-характеристиками и высокой чувствительностью.

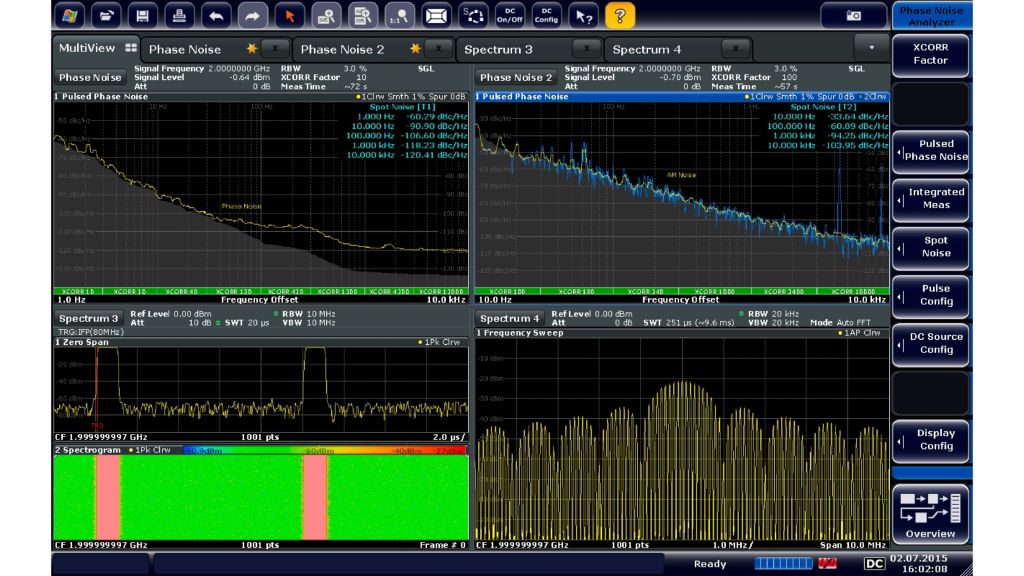

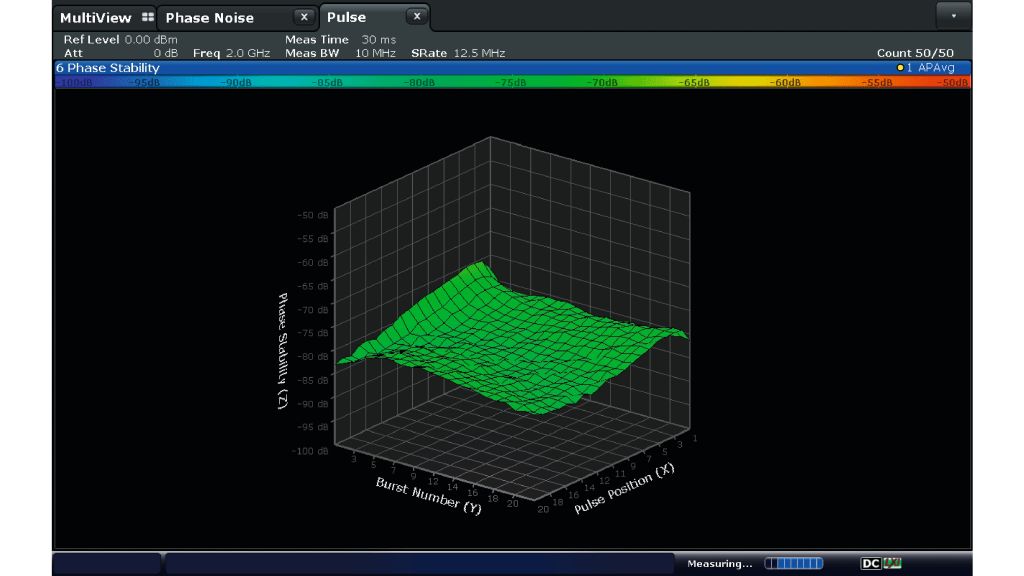

Измерение фазовых шумов импульсных источников, используемых в радиолокационных системах, никогда не было таким простым. R&S FSWP захватывает сигнал и мгновенно вычисляет все параметры импульсов. Этот прибор поддерживает кросс-корреляцию для измерения фазовых шумов и автоматически определяет параметры запуска/стробирования, требующиеся для измерений импульсных источников. Стробирование позволяет R&S FSWP достигнуть большего динамического диапазона для измерений импульсных фазовых шумов по сравнению с другими методами.
При разработке радиолокационных систем высокого класса определение дополнительных фазовых шумов, добавляемых отдельными компонентами (например, усилителями) в тракт прохождения сигналов, имеет решающее значение, поскольку они влияют на стабильность межимпульсной фазы. Для определения характеристик и оптимизации компонентов их необходимо испытать с использованием импульсных сигналов в реальных условиях. R&S FSWP оборудован внутренним источником сигналов для измерения остаточного фазового шума и дополнительными входами для измерений с использованием других внешних источников.

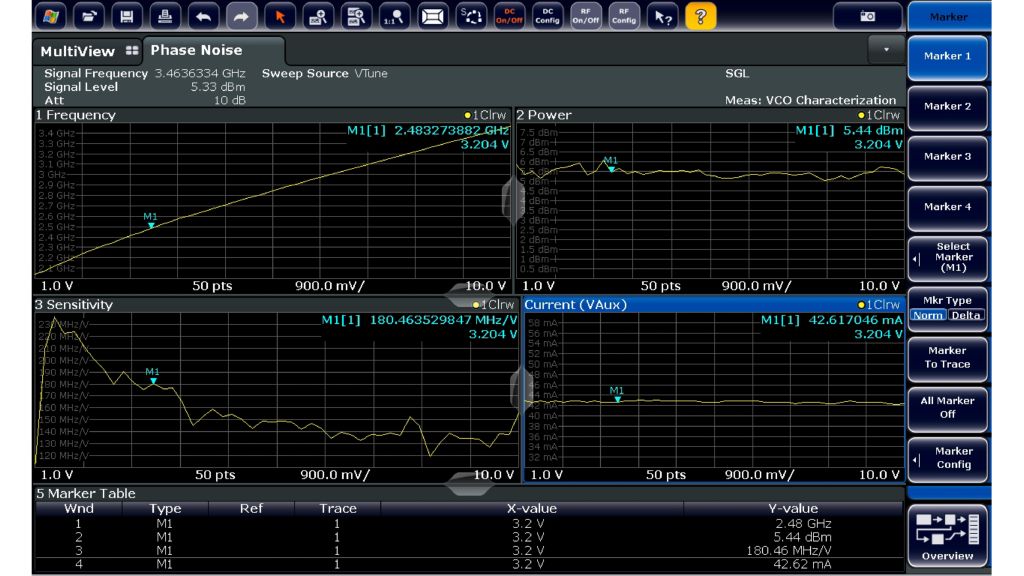

R&S FSWP комплектуется внутренними источниками постоянного тока с чрезвычайно низким уровнем шума для питания и управления генераторами, управляемыми напряжением (ГУН). R&S FSWP измеряет не только напряжение основной гармоники, но и мощность высших гармоник ГУН по отношению к управляющему напряжению. Этот прибор также отображает фазовый шум на различных частотах смещения относительно управляющего напряжения.

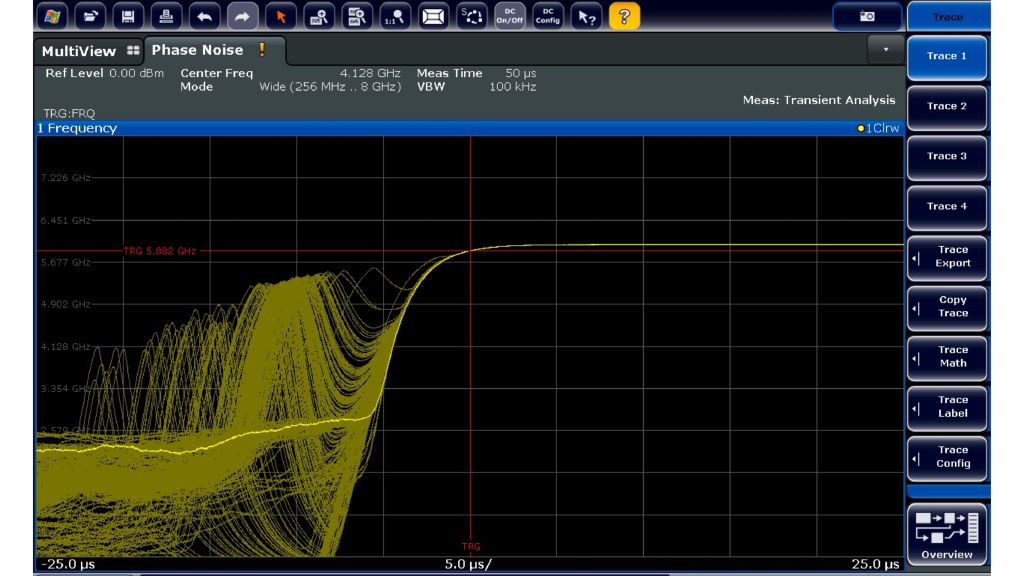

R&S FSWP предлагает полосу пропускания до 8 ГГц для анализа частотных или фазовых характеристик в зависимости от времени. Помимо этого широкополосного анализа, R&S FSPN также выполняет узкополосный анализ до 40 МГц для анализа переходной характеристики схем ФАПЧ.

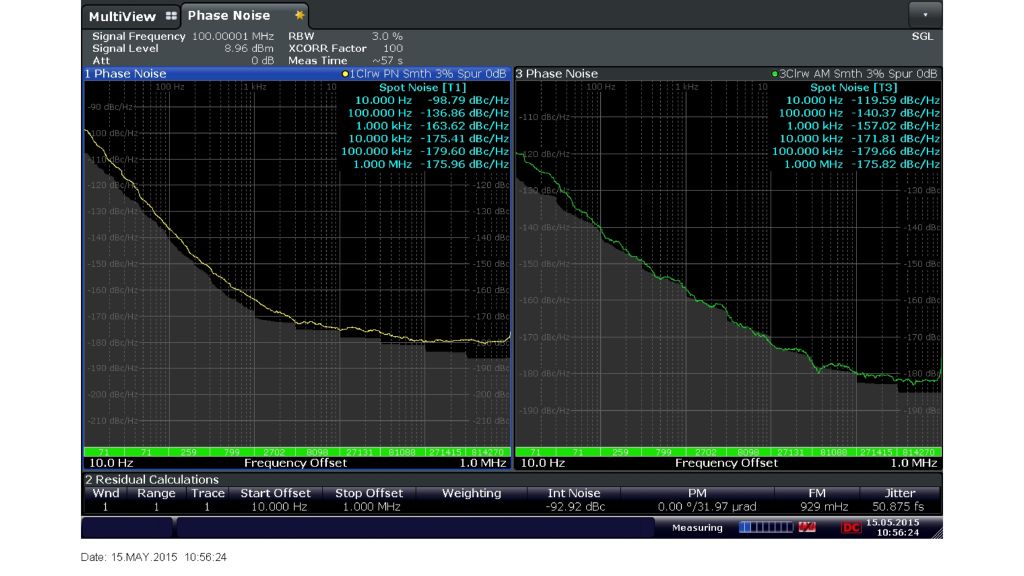

R&S FSWP предлагает новый подход, который позволяет одновременно измерять амплитудные и фазовые шумы при смещении частоты до 30 МГц. Оба результата одновременно отображаются в одном или в отдельных окнах.

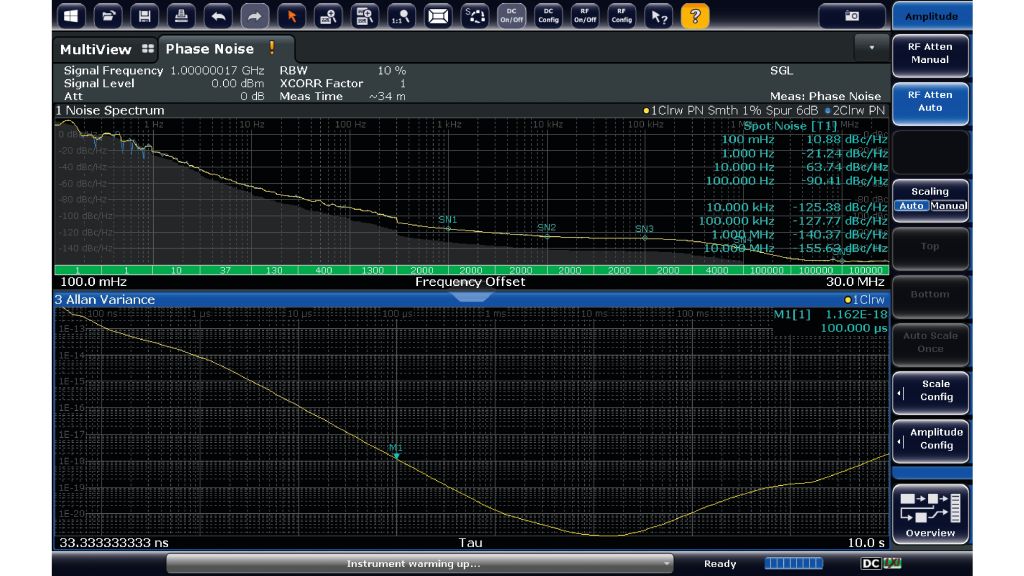

Для определения стабильности частоты генераторов R&S FSWP вычисляет дисперсию Аллана по фазовому шуму и отображает ее в течение максимум 1 миллион секунд (минимальное смещение: 1 мкГц). В отличие от методов с использованием временной области, это упрощает подавление нежелательных побочных эффектов, которые проявляются как паразитные излучения в спектре фазовых шумов. Даже кратковременные помехи из-за фазового шума внутренних источников прибора можно легко подавить с помощью кросс-корреляции.
