Общее описание

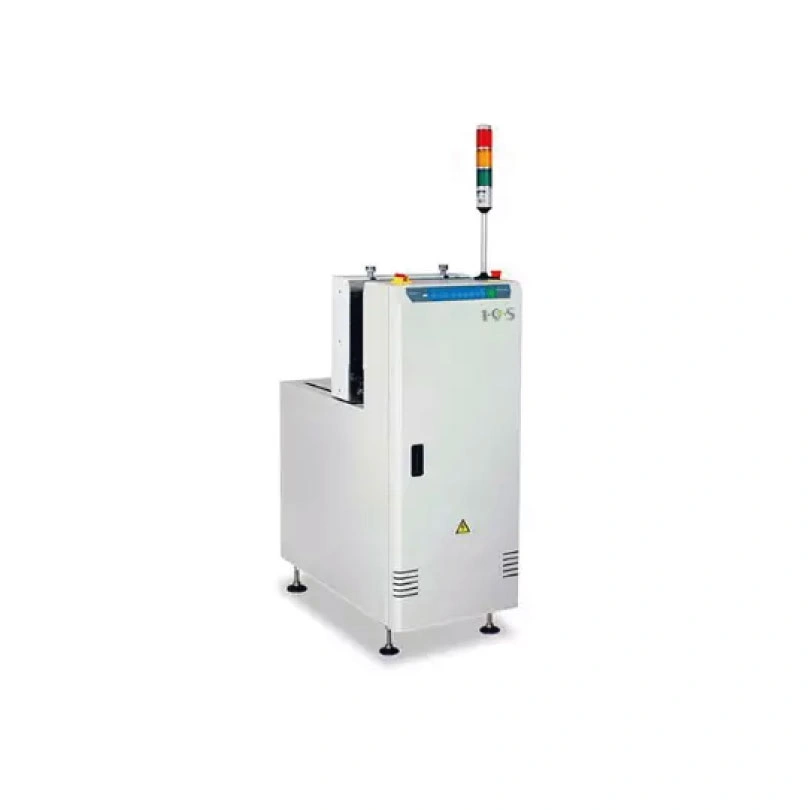

Автоматизированное устройство для загрузки печатных плат из стопки в производственную линию. Оптимизирует процесс подачи крупногабаритных плат на конвейер с минимальным участием оператора.
Устройство предназначено для загрузки в линию печатных плат, уложенных друг на друга в обычной стопке. Принцип выгрузки заключается в выталкивании нижней платы из стопки на конвейерную ленту.
Стопка плат размещается над антистатическими ремнями конвейера. Загрузка из стопки начинается с нижней платы.
Основные особенности
- Программируемый контроллер Panasonic
- Быстрый цикл
- Поддержка тонких плат
- Датчик для обнаружения окончания стопки
- Сигнальный фонарь
- Режим прохода платы By-pass не затрагивая стопку
- Поддержка интерфейса SMEMA
Скорость загрузки
0,5–25 плат в минуту
Высота установки
950 ± 30 мм
Электропитание
220 В / 50 Гц / 1 фаза
Потребляемая мощность
400 ВА
Ширина плат
50–460 мм
Длина плат
50–600 мм
Толщина плат
0,6–4,5 мм
Длина
1350 мм
Ширина
1200 мм
Высота
1800 мм
Масса
400 кг
