Внешний интерфейс R&S FE170ST; 170 ГГц

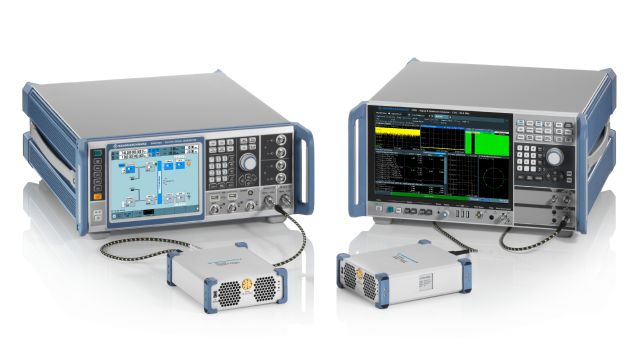

Входной каскад R&S FE170ST идеально подходит для ранней стадии исследований субтерагерцового диапазона и 6G. Благодаря расширению диапазона частот приборов R&S SMW200A and R&S SMM100A и возможности работы в диапазоне D (от 110 ГГц до 170 ГГц) разработчики могут создавать новое поколение сетей мобильной связи. Простое в обращении и полностью откалиброванное решение совместимо с нашими генераторами сигналов, анализаторами и осциллографами. Просто подключите его и приступите к созданию следующего поколения сетей мобильной связи уже сегодня.

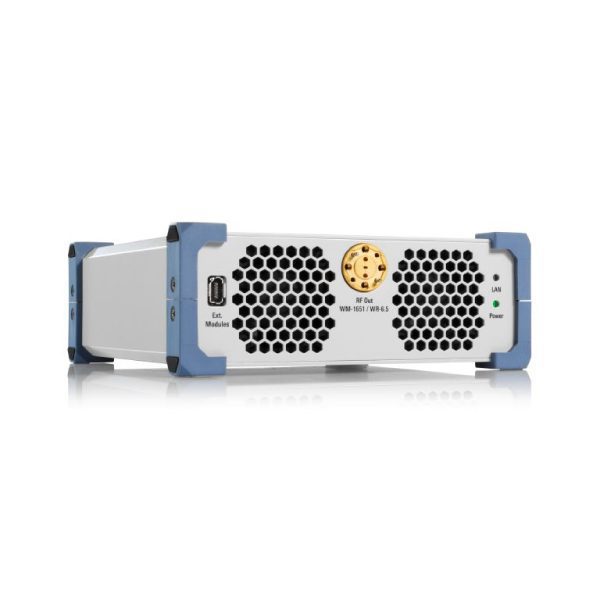

Благодаря компактной конструкции R&S FE170ST можно размещать вблизи испытуемого устройства. Это позволяет свести к минимуму длину дополнительных ВЧ-линий, которые могут увеличивать потери. Малое расстояние до испытуемого устройства также снижает уровень пульсаций по частоте и улучшает качество сигналов. Универсальные точки крепления и регулируемые опоры обеспечивают гибкость при размещении R&S FE170ST в испытательной установке. Разъем волновода R&S WR6.5 позволяет напрямую закреплять испытуемое устройство или антенну в целях эфирных измерений.

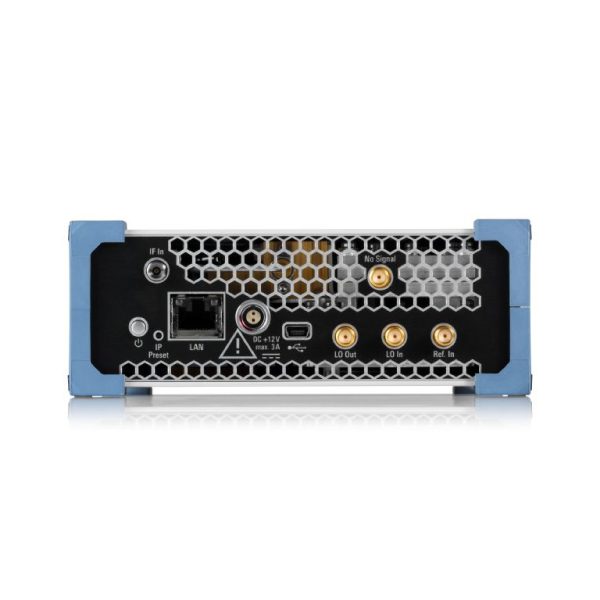

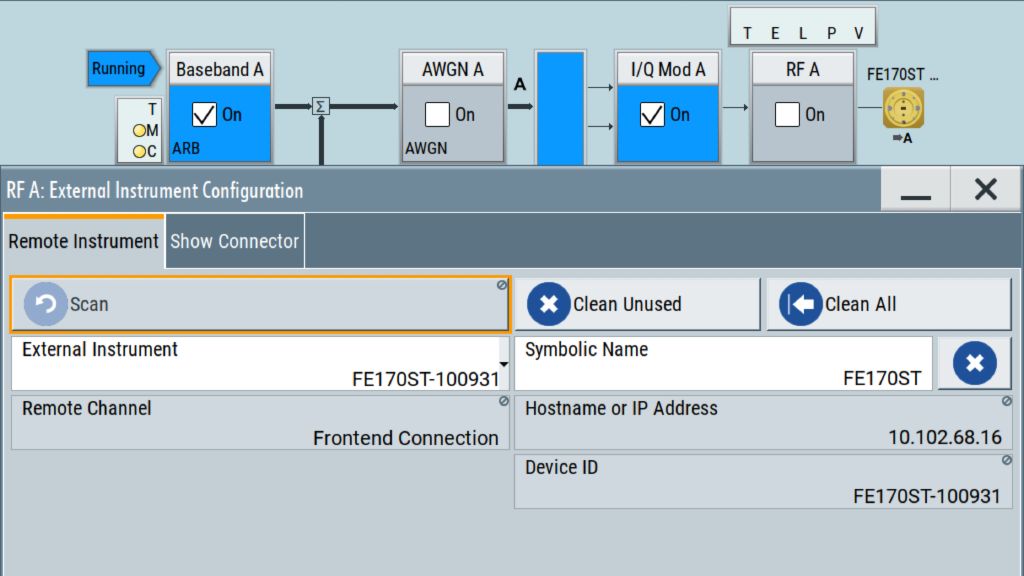

Входной каскад R&S FE170ST идеально вписывается в рабочую концепцию векторных генераторов сигналов R&S SMW200A и R&S SMM100A. После подключении входного каскада через разъемы LAN, IF и REF приборы R&S SMW200A и R&S SMM100A превращаются в генераторы сигналов для диапазона D (от 110 ГГц до 170 ГГц). Автоматизированные измерения просто и надежно настраиваются, т. к. отсутствует необходимость в программировании нескольких приборов.

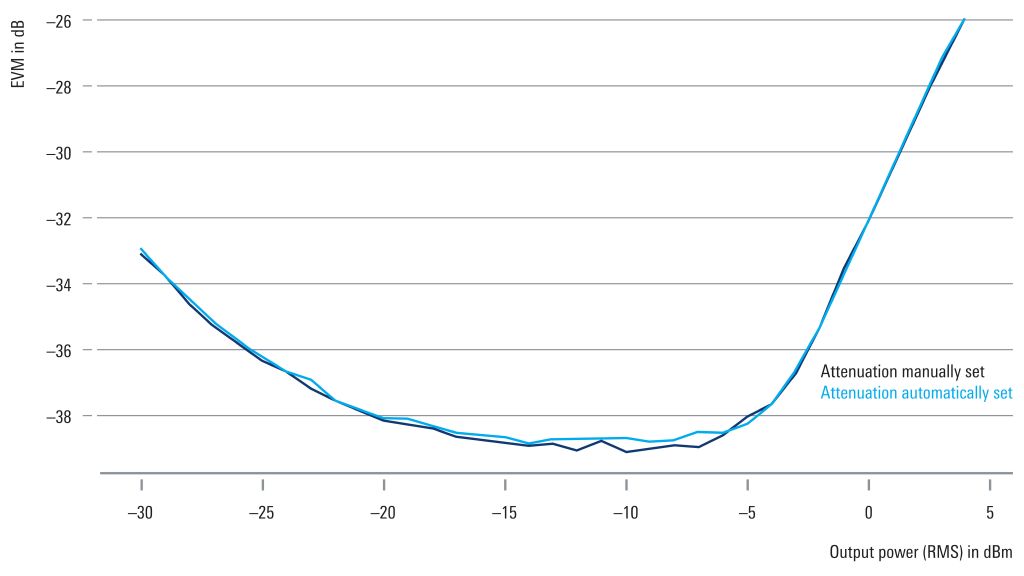

Генерирование широкополосных модулированных сигналов с превосходным качеством модуляции играет решающую роль при разработке нового поколения сетей мобильной связи и автомобильных радаров. R&S FE170ST имеет превосходное качество модуляции. Сигнал 5G NR с полосой канала 2 ГГц (960 кГц SCS) и модуляцией QPSK можно анализировать с модулем вектора ошибок лучше -36 дБ (при 144 ГГц). Это отличное качество модуляции поддерживается в широком динамическом диапазоне.
