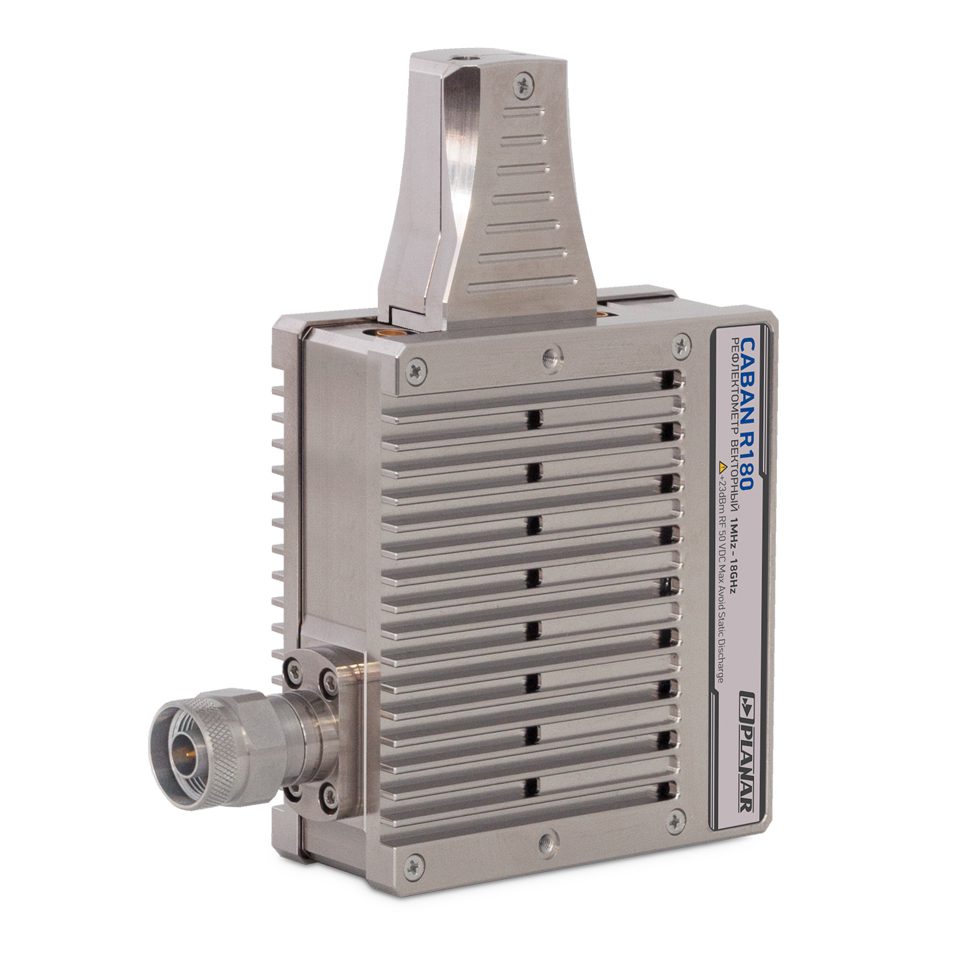

Векторный рефлектометр Планар CABAN R180; 18 ГГц

Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.
Прибор поставляется с программным обеспечением, предназначенным для работы в ОС Windows. По запросу предоставляется программное обеспечение прибора для работы с ОС Linux. Поддерживается возможность использования двух рефлектометров, подключенных к одному USB контроллеру для измерения S11, S21, S12, S22 параметров.
Легкий и компактный рефлектометр можно эксплуатировать как в полевых условиях, так и в условиях промышленного производства и лабораторий, а также в составе автоматизированных измерительных стендов. Рефлектометры поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Векторные рефлектометры CABAN возможно непосредственно подключать к измеряемому устройству без использования измерительного СВЧ кабеля. Это повышает точность измерений, удешевляет эксплуатацию прибора и позволяет экономить время на процедуре калибровки, которую можно выполнять реже и в удобных условиях.

Предназначен для измерения модуля и фазы коэффициента отражения, модуля коэффициента передачи (при использовании 2х рефлектометров), потерь в кабеле, в диапазоне рабочих частот от 1 МГц до 18 ГГц. Рефлектометр векторный CABAN R180 обеспечивает производительность лабораторного уровня в портативном устройстве. Данный рефлектометр может быть подключен непосредственно к измеряемому устройству без необходимости в измерительном СВЧ кабеле, что устраняет погрешности измерений. В результате обеспечивается высокая надежность работы и стабильность калибровки.
Стандартная конфигурация Рефлектометра векторного CABAN R180-02 включает в себя разъем тестового порта N-типа, вилка. Другие разъемы доступны по специальному заказу :

• R180-01 – тип N, розетка
• R180-11 – 3,5 мм, розетка
• R180-12 – 3,5 мм, вилка

Питание портативного Рефлектометра векторного CABAN R180 осуществляется от внешнего блока питания +5 В. Возможно питание прибора от интерфейса USB type-C.
