RFVSG20-4 — это многоканальная версия генератора векторных сигналов со сверхбыстрым переключением, охватывающая непрерывный частотный диапазон от 10 МГц до 4, 6, 12, 20 или 40 ГГц. RFVSG20-4 обеспечивает выдающуюся сверхбыструю фазосинхронную развертку частоты, чирпирование, внутриимпульсную модуляцию, формирование импульса — все с очень низким фазовым шумом.
Для каждого выхода высокопроизводительный внутренний I / Q-модулятор обеспечивает независимые настраиваемые формы сигналов модуляции и поддерживает специальные схемы модуляции. Устройством можно легко управлять удаленно через Ethernet и USB, используя стандартный командный язык SCPI.

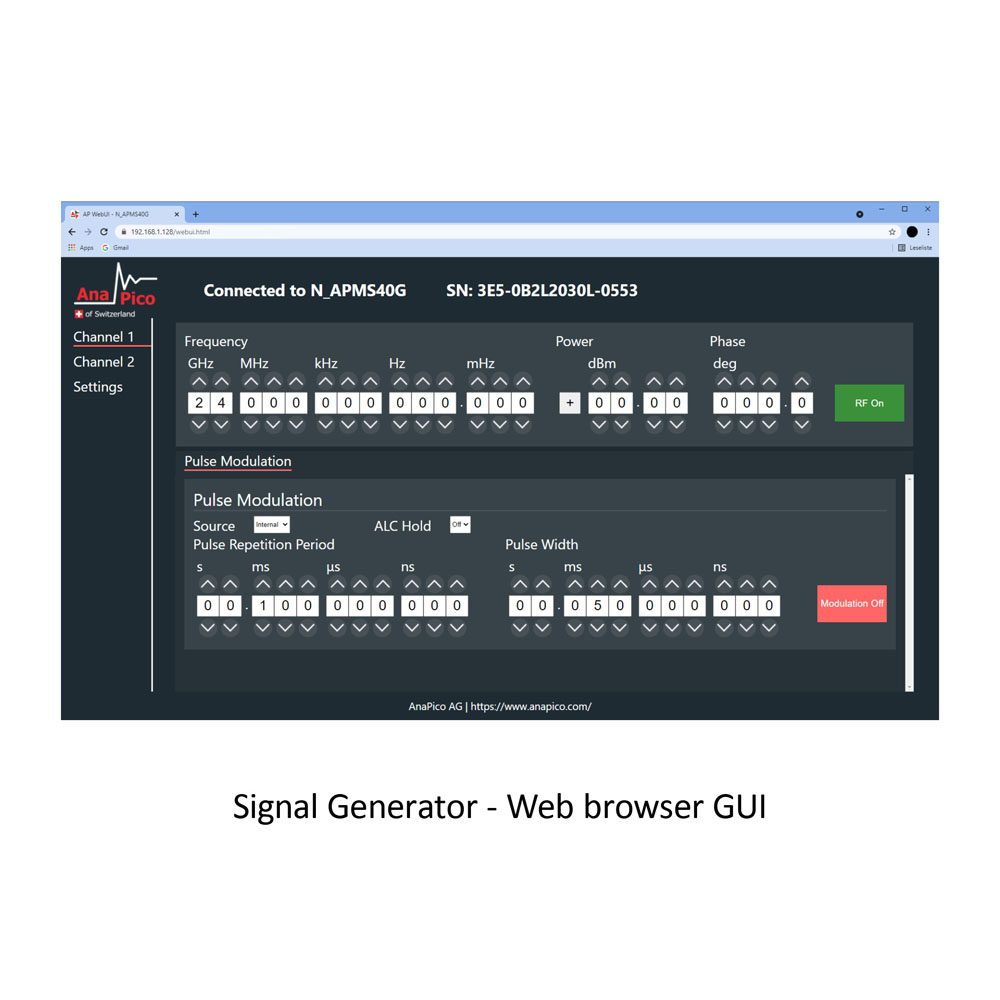

Графический интерфейс пользователя (GUI) на базе ПК предоставляется для управления устройством и предоставляет простой в использовании интерфейс для загрузки файлов предварительно рассчитанных данных IQ. Графический интерфейс пользователя поддерживает различные форматы файлов, включая собственный формат файлов данных IQ.

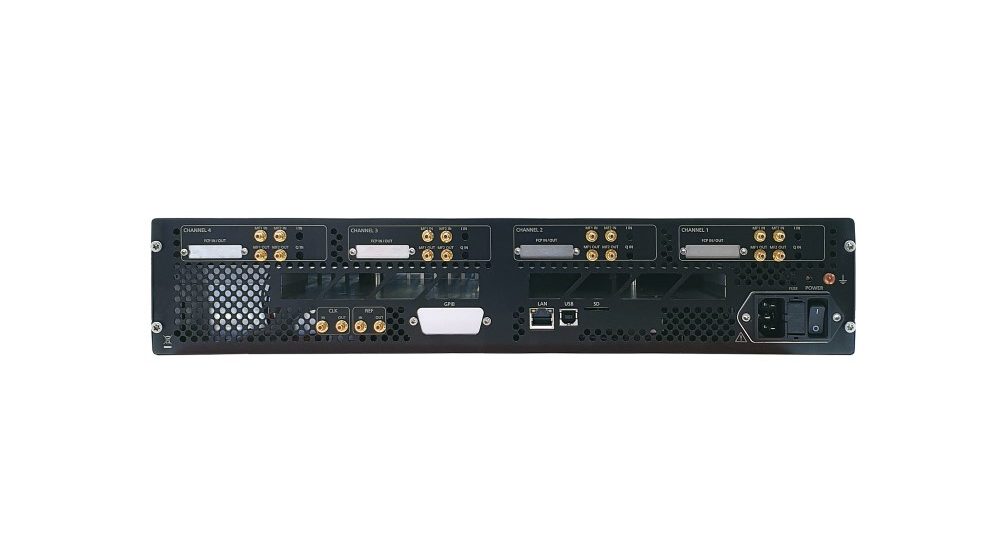

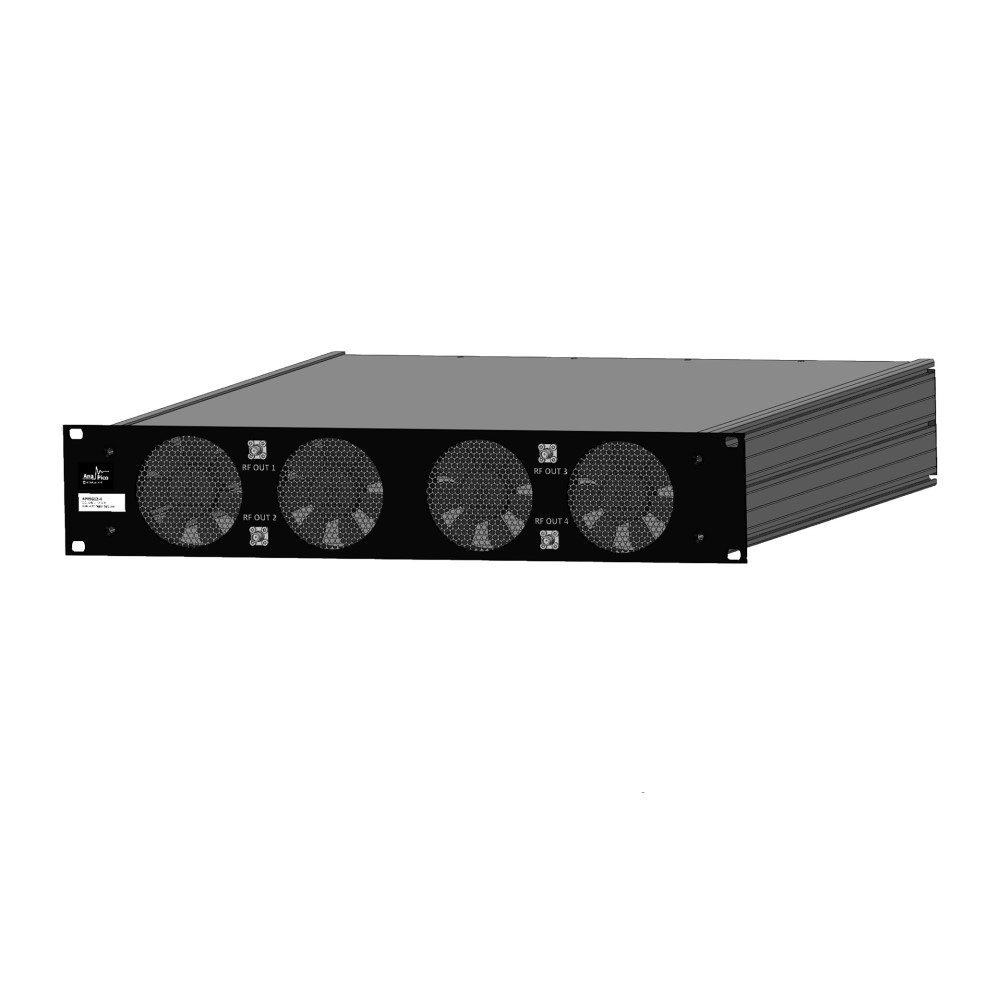

RFSVG с 2, 3 или 4 каналами монтируется в корпусе 19 ‘2HU (86 В x 426 Ш x 480 мм Д [3,4 В x 16,8 Ш x 18,9 дюйма], 18 кг).
- Высокая полоса пропускания радиочастотного сигнала: используется двойной генератор сигналов произвольной формы, работающий с частотой дискретизации 500 МГц для генерации I / Q-сигнала. Генератор имеет встроенную поддержку схем общей векторной модуляции и обеспечивает прямую поддержку контролируемого введения аддитивного белого гауссовского шума (AWGN) в тракт прохождения сигнала.
- Превосходная чистота модулированных сигналов: самый низкий фазовый шум (-145 дБн / Гц при отстройке 1 ГГц и 20 кГц), низкий уровень паразитных составляющих и отличное подавление гармоник
- Отличная производительность EVM и ACPR
- Полный набор встроенных аналоговых модуляций, таких как AM, FM, PM, Pulse
- Ультратонкие последовательности импульсов (<5 нс), линейные и нелинейные импульсные частотные чирпы
- Встроенные схемы цифровой модуляции, такие как FSK, PSK, ASK, QAM
- Возможность сверхбыстрой скачкообразной перестройки частоты и качания (частота обновления, мощность и фаза менее 200 нс)
- Мощная система триггеров, включающая несколько маркеров и триггеров ввода.
- Порт быстрого управления (FCP) (параллельный интерфейс BCD) для быстрого управления внешним сигналом
- Безопасность: доступна внешняя карта памяти microSD
