Векторный генератор сигналов R&S SMCV100B; с опцией B103 (3 ГГц)

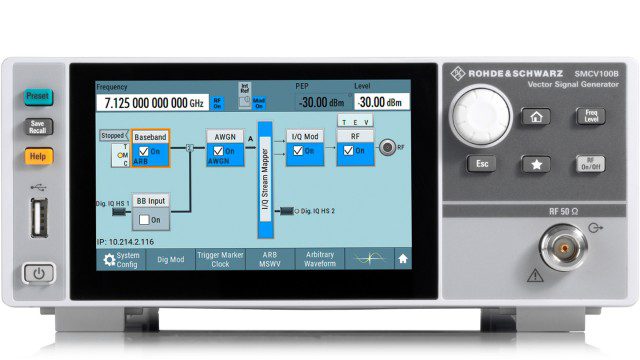

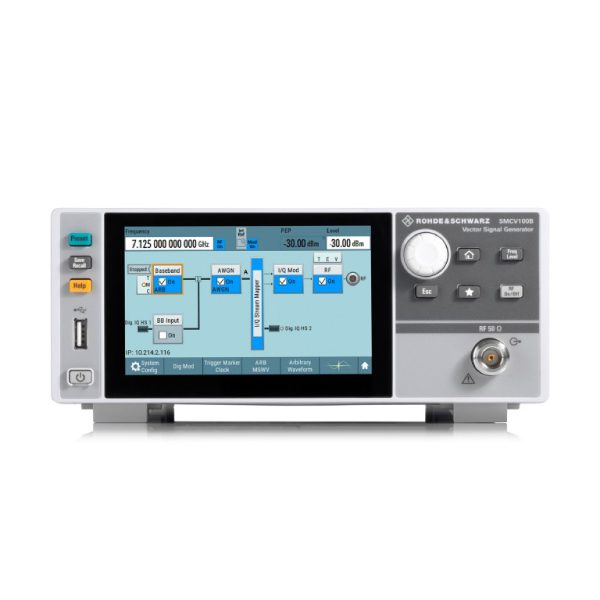

Векторный генератор сигналов R&S SMCV100B — первая многостандартная платформа для автомобильных, широковещательных, навигационных и беспроводных систем. Многостандартность делает R&S SMCV100B уникальным устройством для выполнения множества прикладных задач с использованием различных технологий, начиная от лабораторных и заканчивая производственными. Полностью программно определяемый векторный генератор сигналов с концепцией программных опций. Современная концепция генерации радиочастотных сигналов с прямым цифровым повышающим преобразованием радиочастот до 2,5 ГГц. Высокая выходная мощность до +25 дБмВт. Полоса модуляции до 240 МГц. Удобное управление на 5-дюймовом сенсорном экране.

R&S SMCV100B генерирует сигналы несотовой и сотовой связи, широковещательные и навигационные сигналы, а также пользовательские сигналы, эффективно решая широкий спектр задач. Векторный генератор сигналов поддерживает различные современные цифровые стандарты, такие как 5G NR, NB-IoT, ATSC 3.0 и GNSS. Пользователи также могут создавать свои собственные сигналы с опцией настраиваемой цифровой модуляции. Эта опция обеспечивает различные типы цифровой модуляции, а также предварительно определенные настройки для выбранных стандартов связи, предоставляя пользователям максимальную гибкость в генерации сигналов.

Генератор SMCV100B можно использовать для генерации сигналов в соответствии с наиболее важными стандартами связи, такими как 5G NR и LTE. Он идеально подходит для тестирования компонентов и основных функциональных тестов приемника. SMCV100B с максимальной частотой ВЧ сигнала 7,125 ГГц поддерживает расширенный частотный диапазон FR1 5G NR. Максимальная полоса модуляции 240 МГц позволяет генерировать сигналы для всех текущих стандартов Wi-Fi, что делает генератор SMCV100B идеальным решением для производства устройств IoT.

Концепция опций SMCV100B полностью основана на программном обеспечении. Для полной функциональности устройства не требуется установки дополнительного оборудования. Это относится к обновлению частотной опции, глубины памяти генератора ARB, полосы частот I/Q модуляции и всех других опций прибора, которые можно использовать для различных приложений.

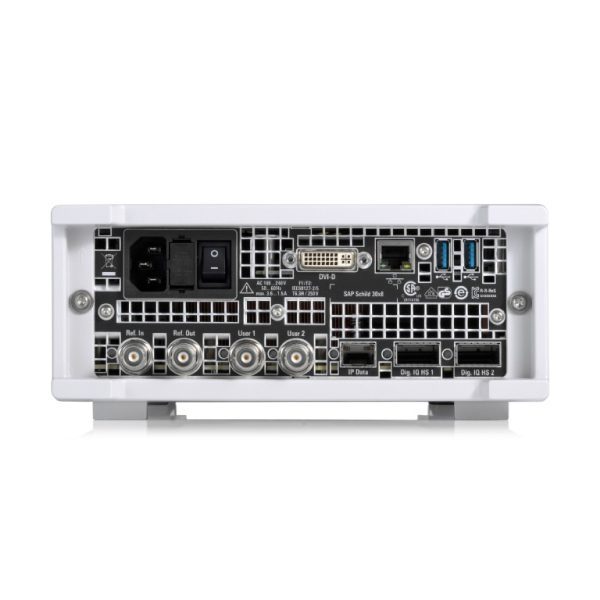

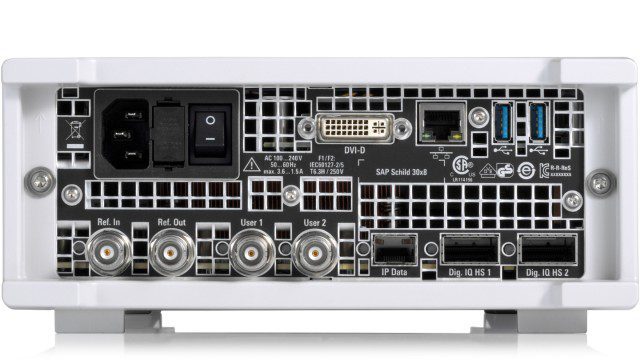

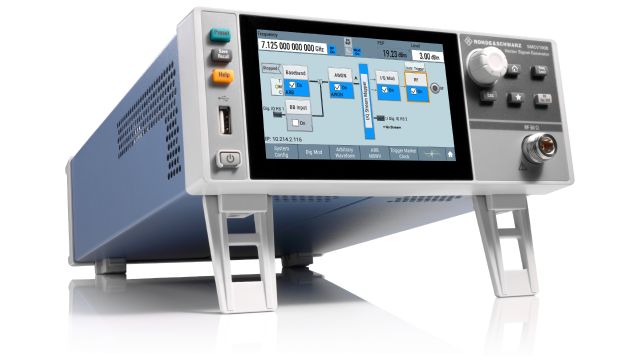

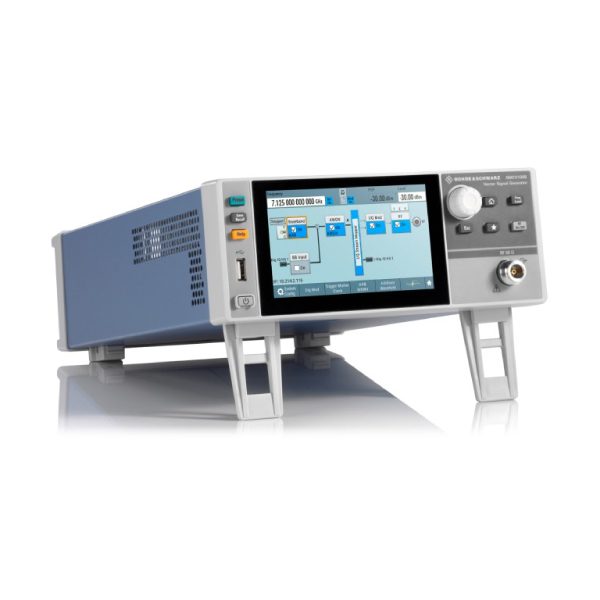

Благодаря компактному корпусу, генератор SMCV100B является идеальным решением для лабораторного стола в условиях ограниченного пространства. Система вентиляции оптимизирована для минимального уровня шума. Холодный воздух всасывается спереди и с боков, а нагретый воздух выдувается сзади. Эта концепция способствует созданию оптимальной рабочей среды в лаборатории и упрощает интеграцию в 19-дюймовые стойки в производственных помещениях.
Благодаря своей гибкой и настраиваемой конструкции R&S SMCV100B идеально подготовлен к будущим требованиям. Опции могут быть легко добавлены с помощью программных кодов клавиш, что позволяет пользователям быстро расширять полосу модуляции I/Q, выходную мощность РЧ и диапазон частот РЧ или добавлять стандарты.
