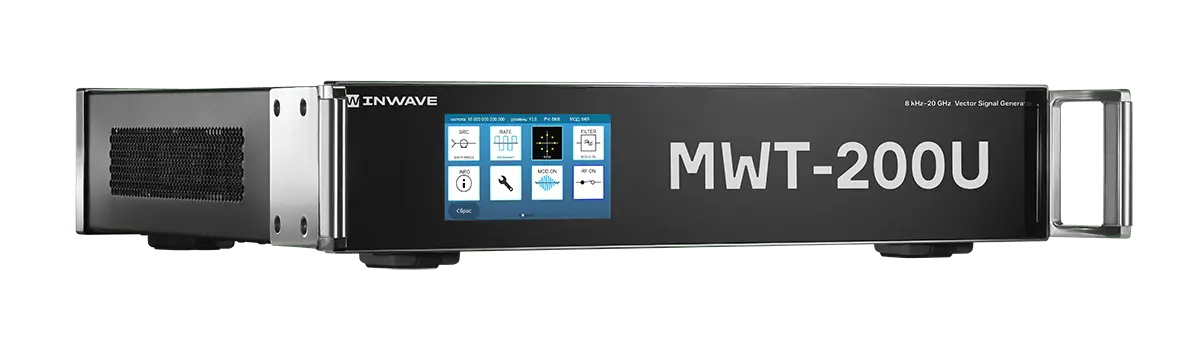

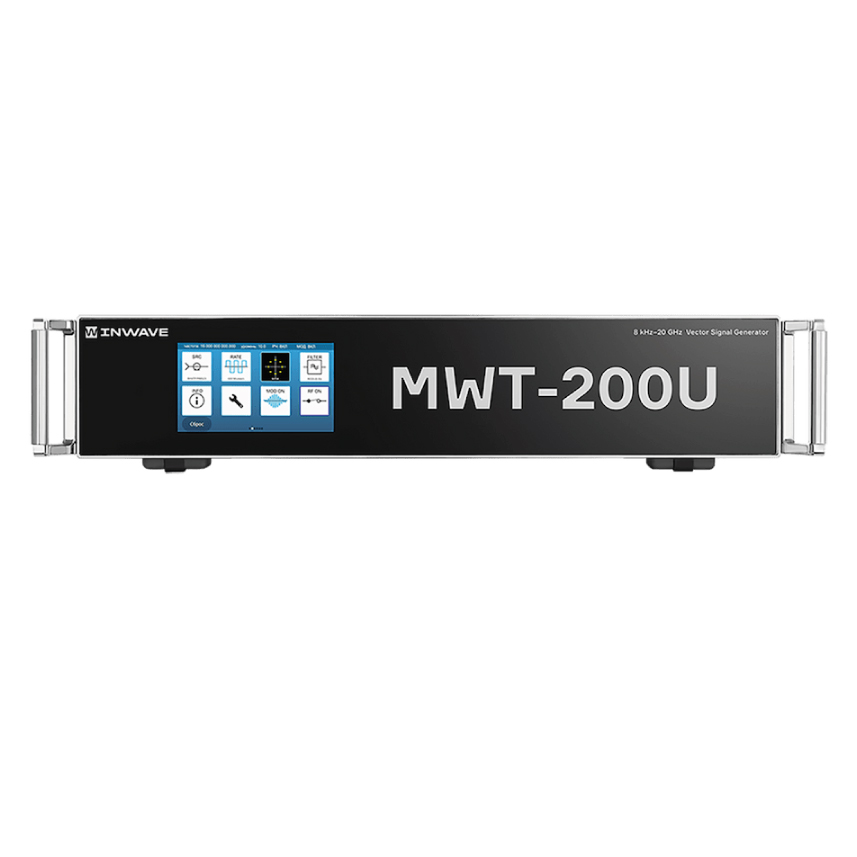

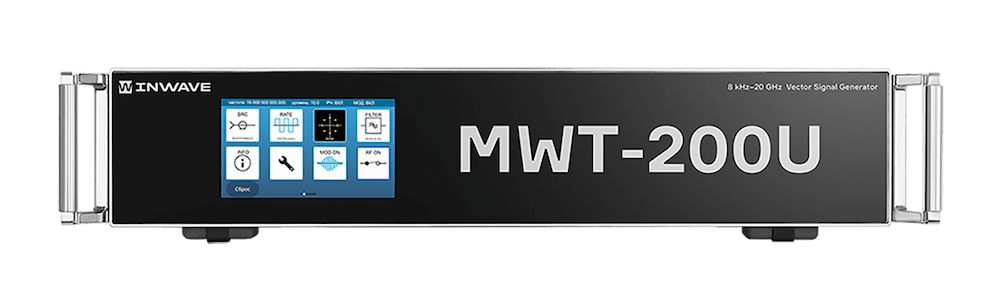

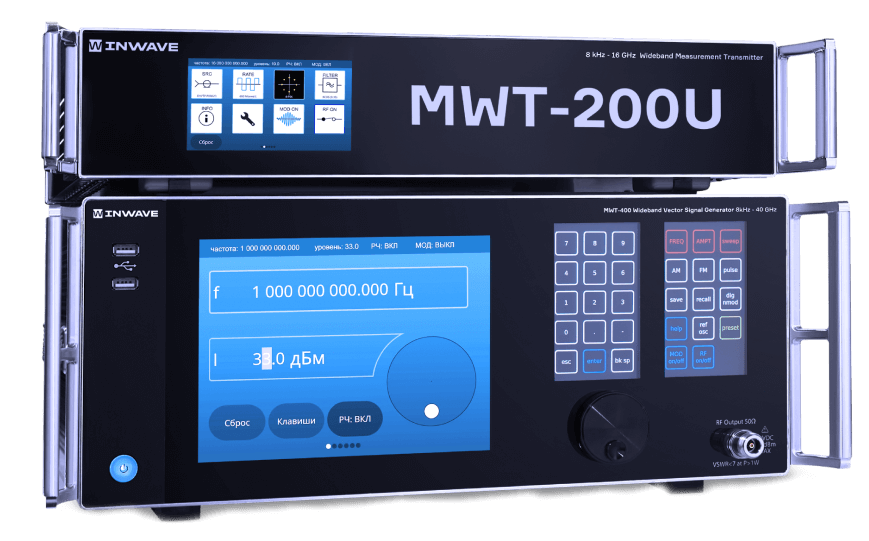

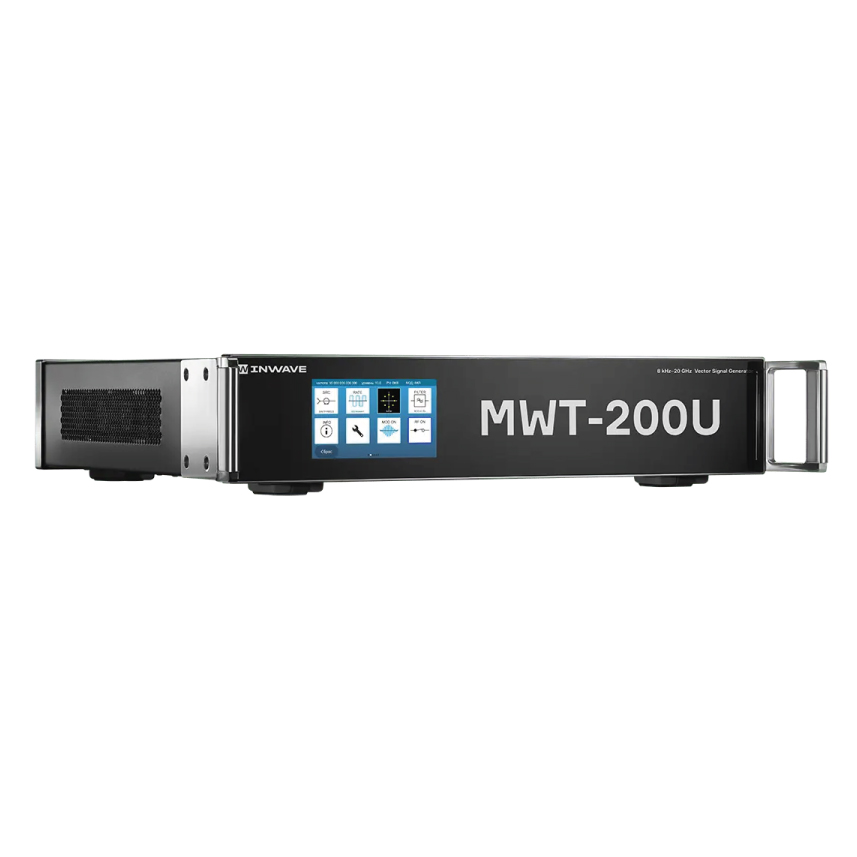

Общее описание
Векторные и аналоговые СВЧ генераторы сигналов INWAVE обеспечивают широкий спектр возможностей по генерации сигналов высокой спектральной чистоты и широкополосных модулированных сигналов для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях.
Преимущества
- Спектральная чистота: ультранизкий уровень фазовых шумов, гармонических и негармонических искажений
- Широкий перечень видов модуляции с цифровой полосой 560 МГц и символьной скоростью до 600 Мсимв/с
- Выходная мощность до 2 Вт
- Интерфейс 10 Гбит/с позволяет в реальном времени непрерывно загружать пользовательские данные в прибор и использовать генератор в качестве передатчика
- Опция “Доступ пользователя к программированию ПЛИС” дает возможность реализовывать алгоритмы генерации и обработки сигналов непосредственно в самом приборе
- Удобный мультитач-интерфейс с контекстными клавиатурами (до трех сенсорных дисплеев)
Технические характеристики
- Диапазон рабочих частот 8 кГц — 6/10/16/20 ГГц
- Выходная мощность до 2 Вт на согласованной нагрузке
- Рубидиевый опорный генератор (опционально) с температурной нестабильностью до ±1*10-10
- Время перестройки частоты в полосе до 560 МГц < 4 нс
- Ультранизкий фазовый шум (-139 дБн/Гц тип. при отстройке 10 кГц от несущей 1 ГГц)
- Ультранизкие искажения <-80 дБн
- Генерация сигналов произвольного вида модуляции с шириной полосы до 560 МГц от встроенного baseband-генератора, из встроенной памяти выборок или потока данных Ethernet
- Встроенная память выборок объемом 67108864 отсчетов
- Символьная скорость до 600 Мсимв/с
- ЦАП 16 бит 1.2 ГГц
- Генерация сигналов от внешнего аналогового IQ источника с шириной полосы до 1.8 ГГц
- Импульсная модуляция с длительностью импульса от 4 нс
- Генерация ЛЧМ, ППРЧ, мультитоновых и иных типов сигналов
- Интерфейс ввода-вывода 10 Гбит/c(Ethernet) позволяет осуществлять передачу в реальном времени данных через радиоканал на скорости > 5 Гбит/c
- Программирование ПЛИС доступно пользователю (Kintex-7)
Опции
- MWT-OCXO Термостатированный опорный генератор (OCXO)
- MWT-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
- MWT-RB Рубидиевый опорный генератор
- MWT-RB-ENH Улучшенный рубидиевый опорный генератор
- MWT-SFP Скорость интерфейса 1 Гбит/с
- MWT-ULPN Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
- MWT-SFP+ Скорость интерфейса 10 Гбит/с
- MWT-EXTIQ Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1.8 ГГц при f ≥ 6 ГГц)
- MWT-ARB Модуляция прозольным сигналом
- MWT-АМ Аналоговая модуляция
- MWT-PLS Импульсная модуляция
- MWT-DDR DDR-память 2 Гб для хранения пользовательских модулирующих сигналов
- MWT-CHIRP Модуляция ЛЧМ
- MWT-UPR Доступ пользователя к программированию ПЛИС
- MWT-MTONE Мультитоновая модуляция
- MWT-HP Выходная мощность 2 Вт (базовая 0.5 Вт)
- MWT-FHSS ППРЧ
Диапазон рабочих частот
8 кГц–20 ГГц | 40 ГГц (опции)
Ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор, цифровой сигнал пользователя)
560 МГц
Ширина полосы модулированного сигнала (внешний IQ вход)
140 МГц при f < 6 ГГц 1.8 ГГц при ≥ 6 ГГц
Уровень фазовых шумов (на отстройке 10 кгц от несущей)
-139 (-132) дБн/Гц , несущая 1 ггц -123 (-116) дБн/Гц ,несущая 10 ГГц
Максимальная выходная мощность (на частоте 1 ггц)
2 Вт
Шаг установки выходной мощности
0.5 дБ
Уровень гармонических искажений (при выходной мощности -10 дБм )
-53 дБн
Уровень негармонических искажений
-80 (-75) дБн
Встроенные виды модуляции
BPSK, QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK, импульсная, ППРЧ, ЛЧМ, АM, ЧМ, ФМ, произвольный цифровой модулирующий сигнал, заданный пользователем
Тип выходного фильтра
Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet)
Источник модулирующего сигнала
Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet)

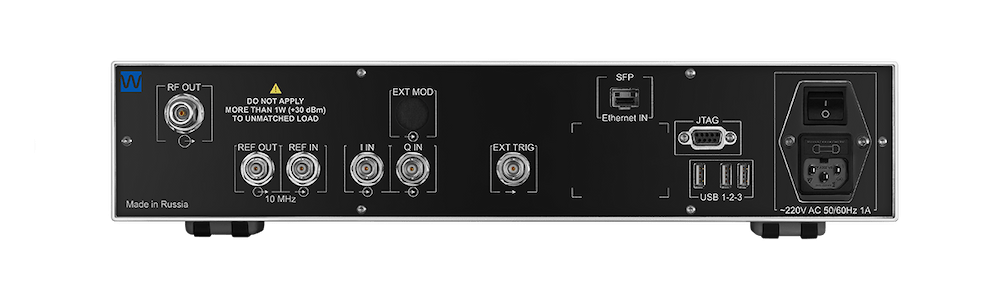

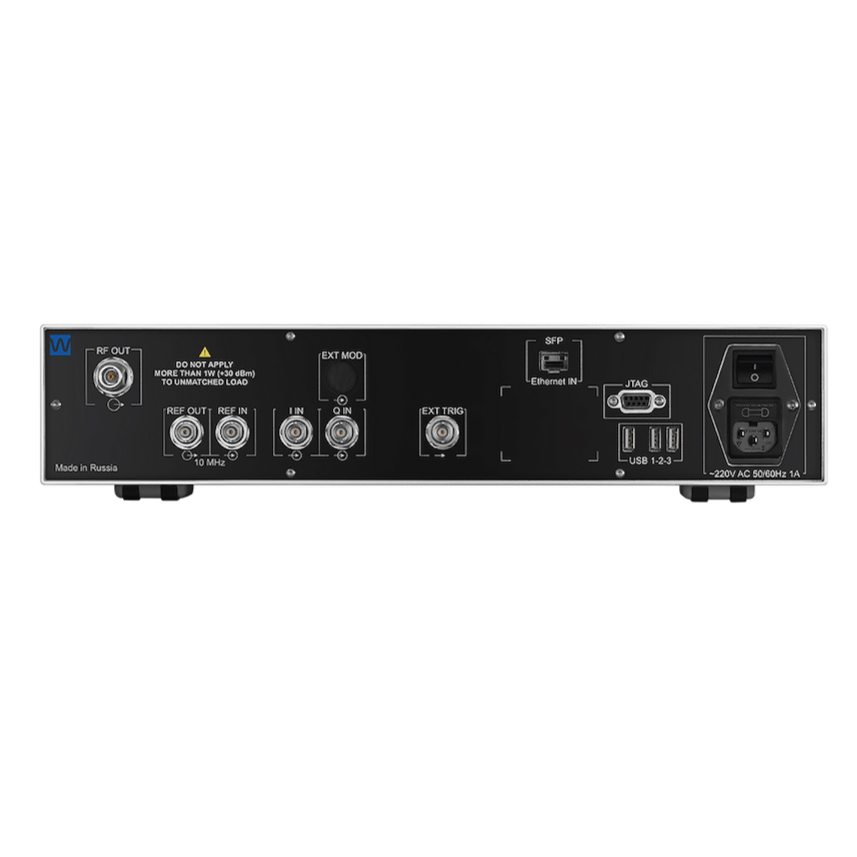

Интерфейс ввода данных и управления
10 Ethernet (SFP+), 1 Ethernet (SFP) Гбит/с – опции
