Общее описание

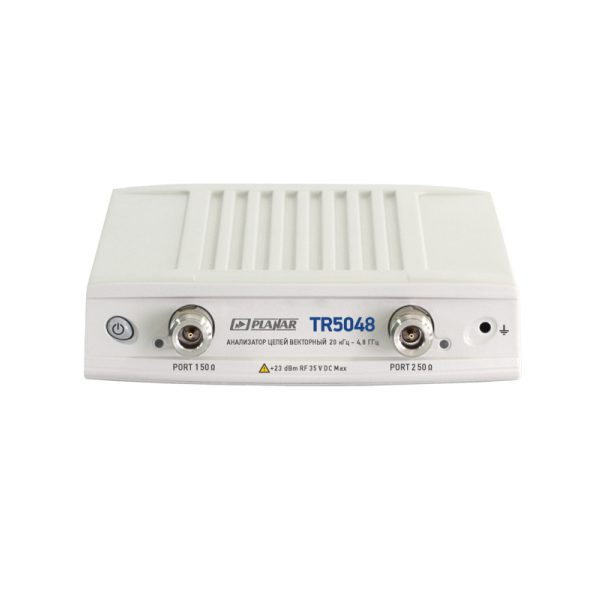

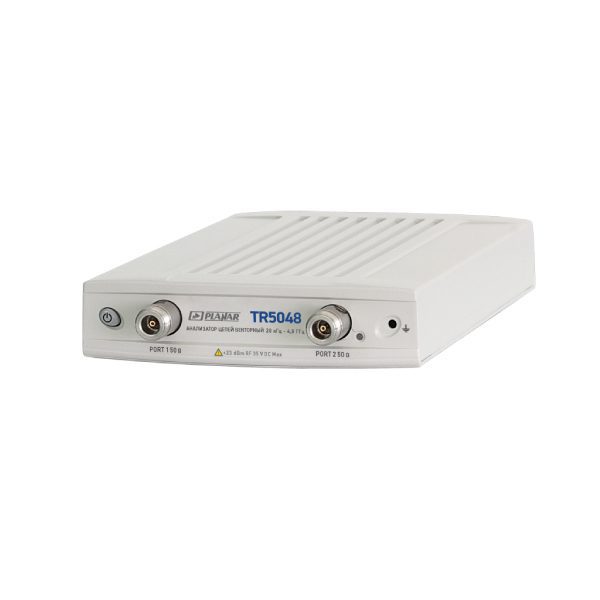

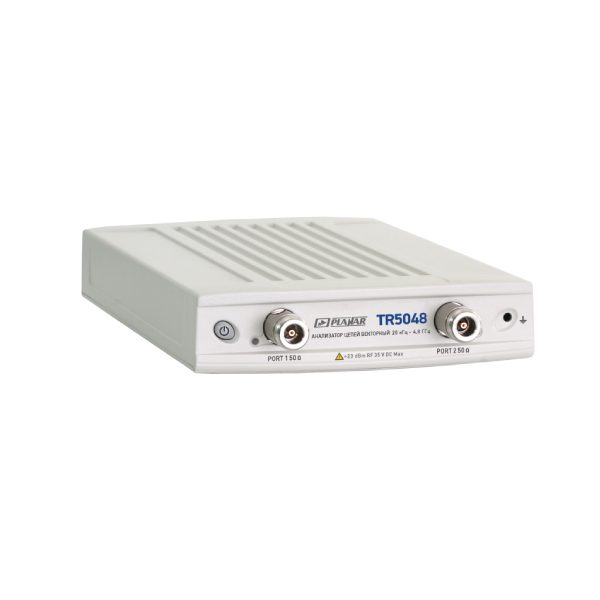

Векторные анализаторы цепей TR5048 предназначены для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов. Векторные анализаторы цепей являются двухпортовыми однонаправленными приборами.
TR5048 поставляются с соединителями портов тип N по ГОСТ РВ 51914-2002. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 55 дБ.
Наличие удалённого управления позволяет использовать анализаторы в составе измерительных комплексов.

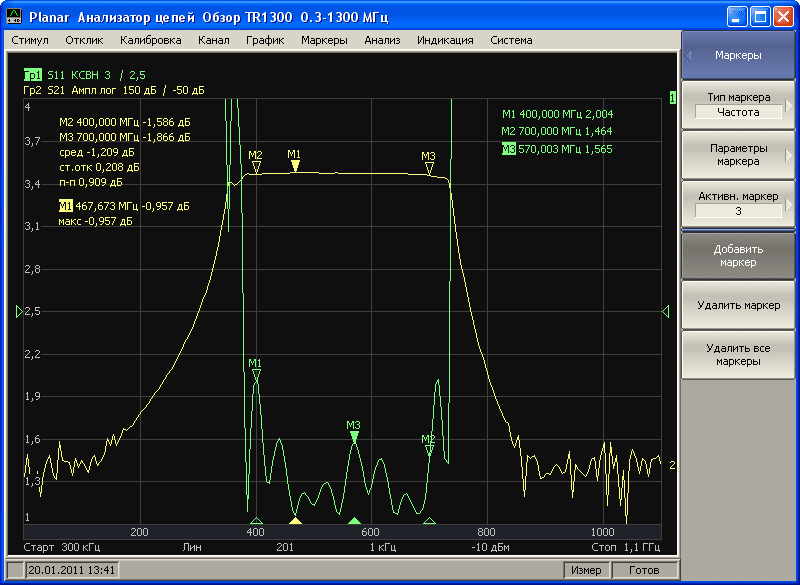

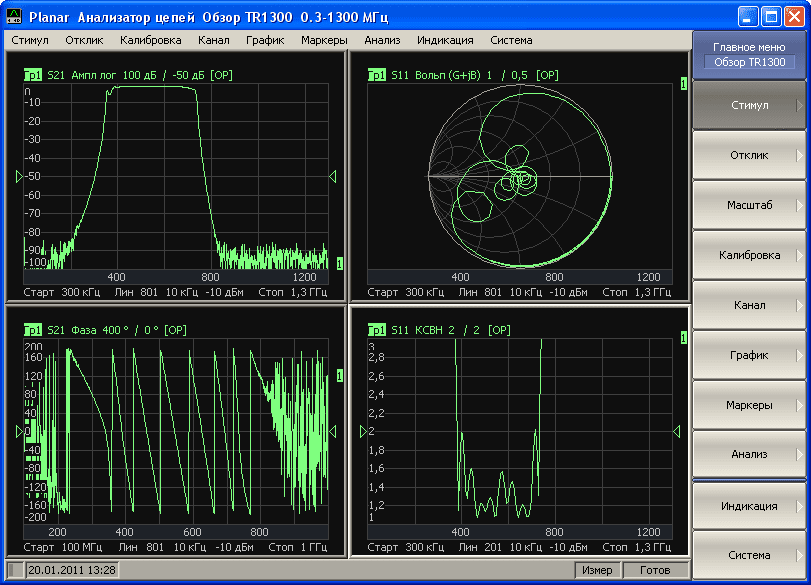

Анализаторы предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Характеристики
- Диапазон рабочих частот – от 20кГц до 4,8ГГц
- Динамический диапазон, не менее, дБ – 123
- Выходная мощность, дБм – -55…+5
- Время измерения на одной частоте, мкс – 200
- Импеданс, Ω – 200
- Число портов, шт – 2
- Измеряемые параметры – S11, S21

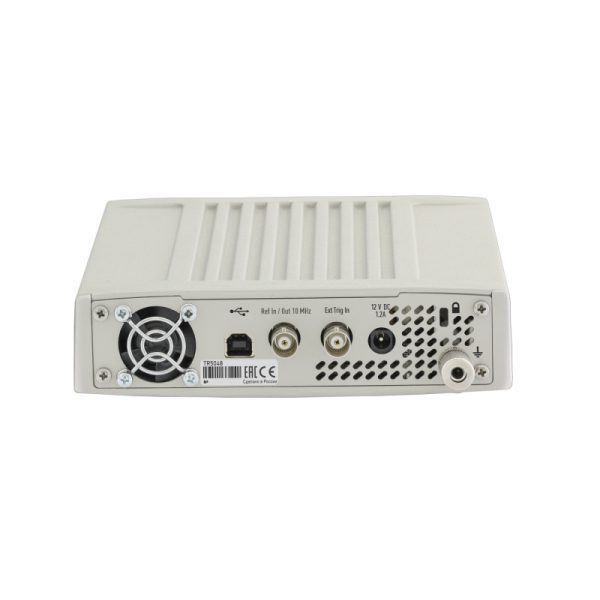

- Питание – внешний блок питания12В,1,25 А
- Диапазон рабочих температур, °С – от +5 до +40
- Размеры, мм – 267х160х44
- Вес, кг – 1,3
Диапазон частот
от 0,02 до 4,8 ГГц
Госреестр СИ
нет
