Общее описание

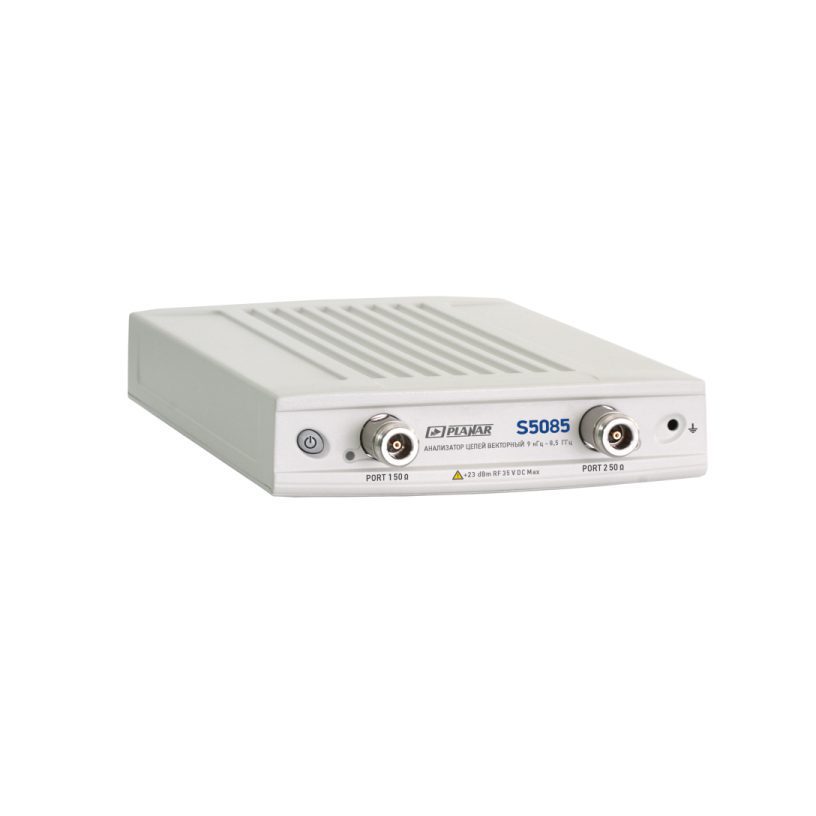

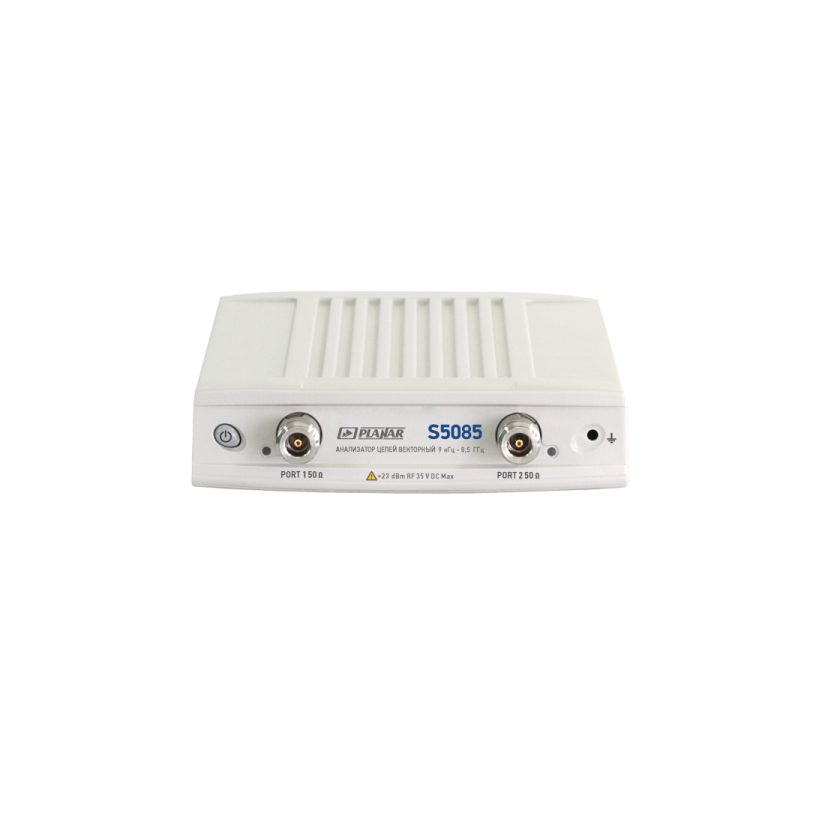

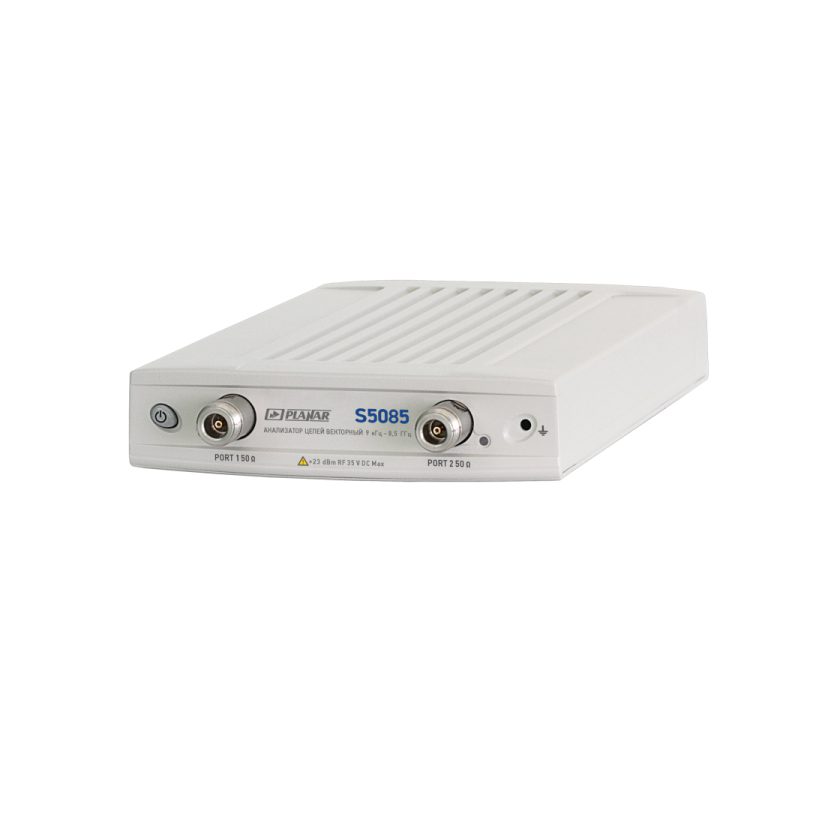

Анализатор цепей векторный S5085 — это двухпортовый двунаправленный прибор, поставляющийся с соединителями портов — тип N, 50Ω, розетка по ГОСТ РВ 51914-2002.
Прибор отличается компактной конструкцией и предназначен для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Анализатор цепей S5085 предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Характеристики
- Диапазон рабочих частот – 9кГц…8,5ГГц
- Динамический диапазон, не менее, дБ – 135
- Выходная мощность, дБм:
- от 9 кГц до 8 ГГц: – от — 55 до +5,
- свыше 8 ГГц до 8,5 ГГц: – от -55 до +3
- Минимальный шаг установки частоты, Гц – 1
- Время измерения на одной частоте, мкс – 70
- Импеданс, Ω – 50
- Число портов, шт – 2
- Измеряемые параметры – S11, S21, S12, S22
- Питание – от 110 до 240 В
- Диапазон рабочих температур, °С – от +5 до +40
- Размеры, мм – 297×160×44
- Вес, кг – 1,7
Диапазон частот
от 9кГц до 8,5 ГГц
Госреестр СИ
да
