Общее описание

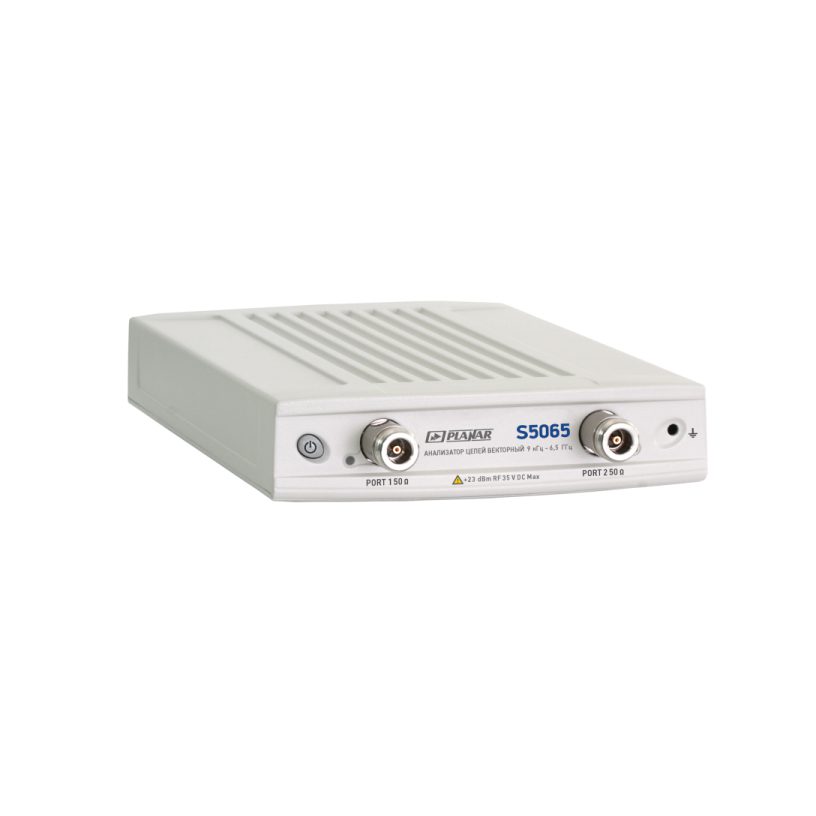

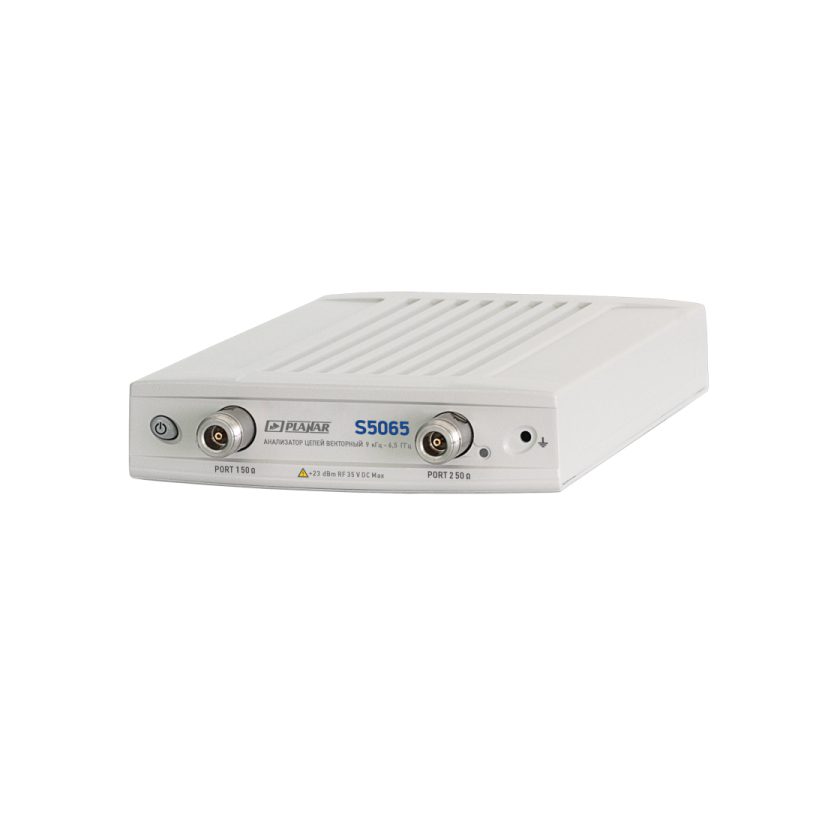

Анализатор цепей векторный S5065 — это двухпортовый двунаправленный прибор, поставляющийся с соединителями портов — тип N по ГОСТ РВ 51914-2002.
Прибор отличается компактной конструкцией и предназначен для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Анализатор цепей S5065 предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Характеристики
- Диапазон рабочих частот – 9кГц…6,5ГГц
- Динамический диапазон, не менее, дБ – 135
- Выходная мощность, дБм – -55…+5
- Минимальный шаг установки частоты, Гц – 1
- Время измерения на одной частоте, мкс – 70
- Импеданс, Ω – 50
- Число портов, шт. – 2
- Измеряемые параметры – S11, S21, S12, S22
- Напряжение питания от сети переменного тока частотой 50 Гц, В: – от 110 до 240 В
- Напряжение питания постоянного тока, В – от 9 до 15
- Диапазон рабочих температур, °С – от +5 до +40
- Размеры, мм – 297×160×44
- Вес, кг – 1,7
Диапазон частот
от 9кГц до 6,5 ГГц
Госреестр СИ
да
