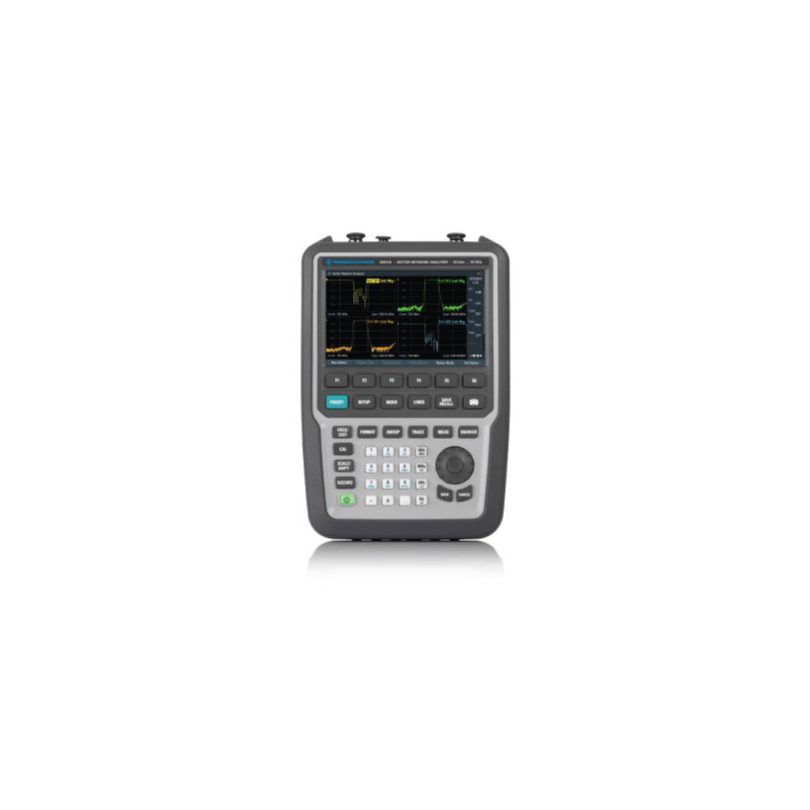

R&S ZNH — полноценный двухпортовый портативный векторный анализатор цепей, который обеспечивает выполнение однопортовых измерений кабелей и антенн, а также полных двухпортовых измерений S-параметров. Сенсорный интерфейс прост в использовании, а меню обзора конфигурации делает подготовку к измерениям более эффективной. Несмотря на свои компактные размеры, анализатор R&S ZNH совершенен в каждой детали и обладает превосходными рабочими характеристиками, предоставляя все необходимые функции.

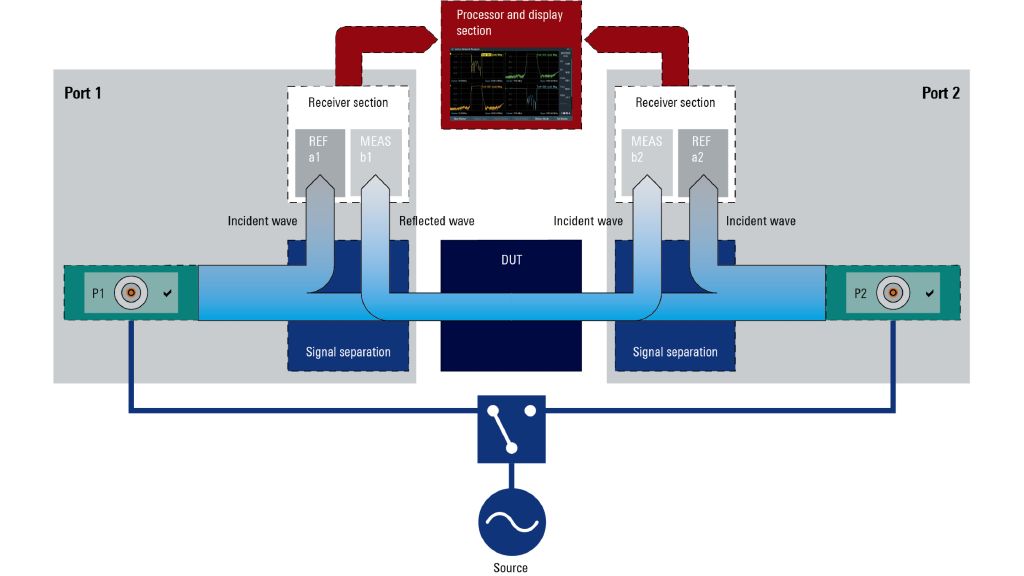

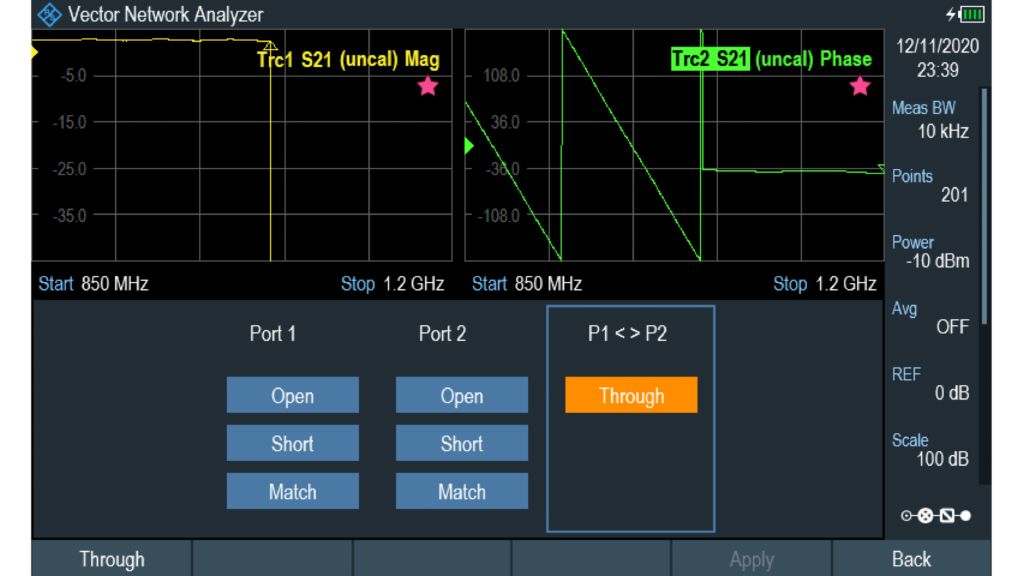

Архитектура с четырьмя приемниками содержит специализированные эталонные приемники и измерительные приемники на портах 1 и 2. Благодаря этому анализатор R&S ZNH поддерживает дополнительные типы калибровки, такие как калибровка UOSM (неизвестная перемычка, ХХ, КЗ и согласованная нагрузка). Данный вид калибровки полезен для ИУ с разными типами входных или выходных разъемов.

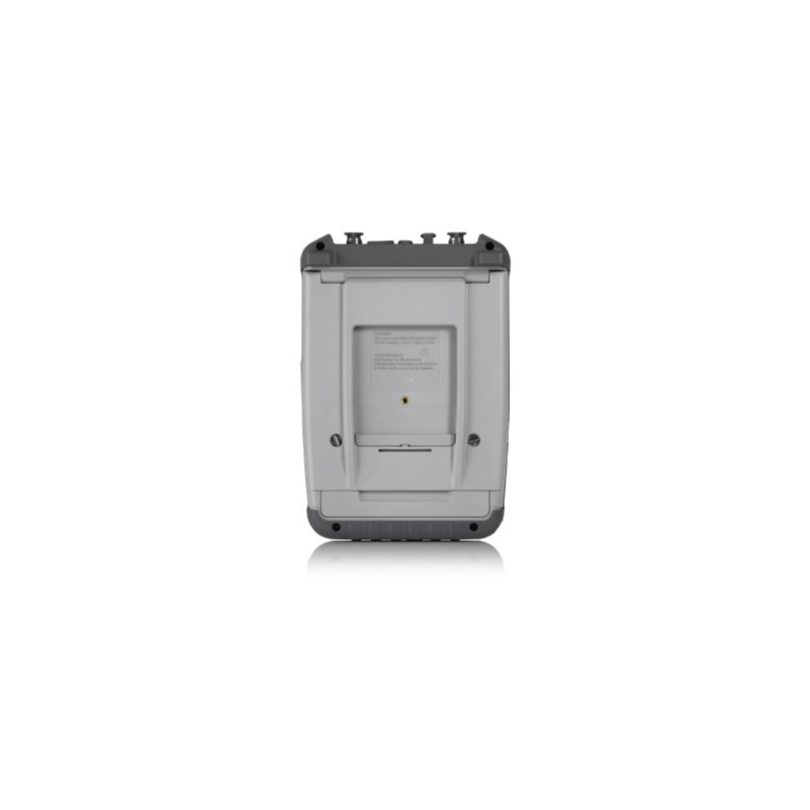

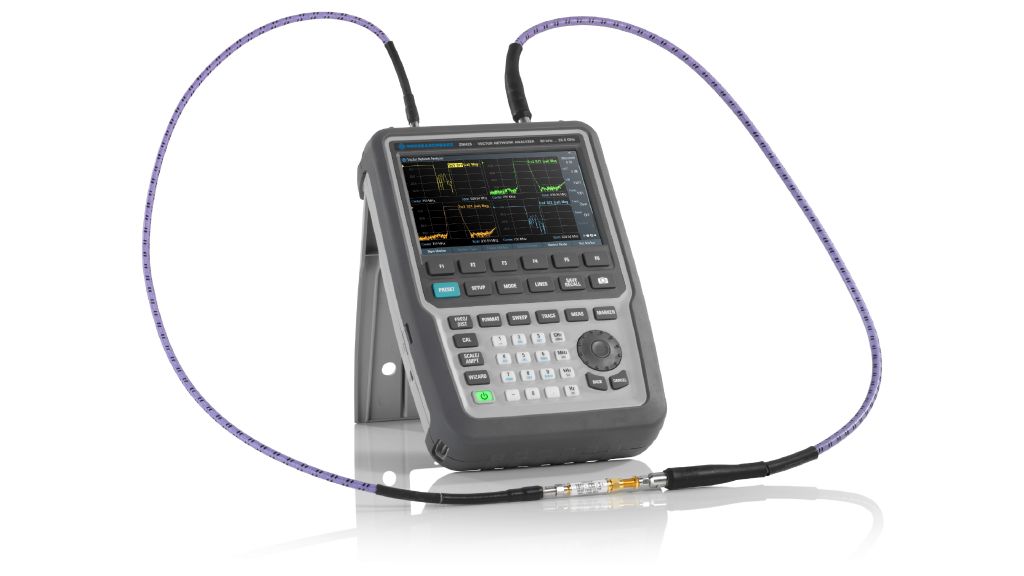

Портативность и компактность R&S ZNH делают его идеальным инструментом для измерений в полевых условиях.
Анализатор R&S ZNH также обеспечивает превосходные рабочие характеристики за счет следующих функций:
- Широкий диапазон частот от 30 кГц до 4/8/18/26,5 ГГц для поддержки широкого спектра приложений
- Высокий динамический диапазон до 100 дБ (тип.) для измерения больших колебаний уровня
- Высокая точность благодаря низкой амплитуде шума (СКЗ) от 0,0015 дБ до 0,0040 дБ (тип.) и низкому уровню фазового шума (СКЗ) от 0,02° до 0,04° (тип.)

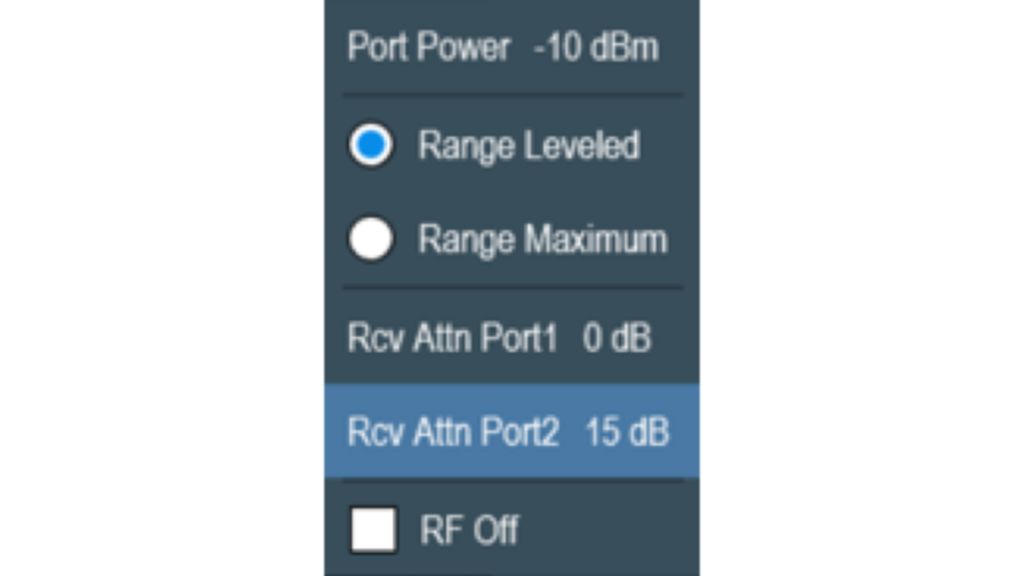

- Встроенный ступенчатый аттенюатор приемника на обоих портах, который регулируется с шагом 5 дБ в диапазоне от 0 до 15 дБ
Мультисенсорный экран обеспечивает стандартную функцию масштабирования пальцами, доступную на смартфонах. Анализатор R&S ZNH поддерживает стандартные жесты управления телефоном, что помогает пользователям освоится с управлением. Даже если у операторов нет непосредственного доступа к прибору, для бесперебойной работы можно использовать бесплатные приложения для дистанционного управления на ПК, Android и iOS. Более того, мастер измерений позволяет дополнительно упростить измерения за счет использования автоматических тестовых последовательностей, ускоряя процесс тестирования и снижая вероятность ошибки, связанной с человеческим фактором.
Анализатор R&S ZNH оснащен как клавишами, так и поворотной ручкой, а также содержит элементы управления на сенсорном экране. Клавиши большие и хорошо разнесены, что позволяет легко работать с прибором в перчатках.
Емкостной сенсорный экран предлагает новые возможности взаимодействия с пользователем:
- Непосредственное взаимодействие с элементами на экране
- Быстрый доступ к меню
- Изменение частоты и полосы обзора

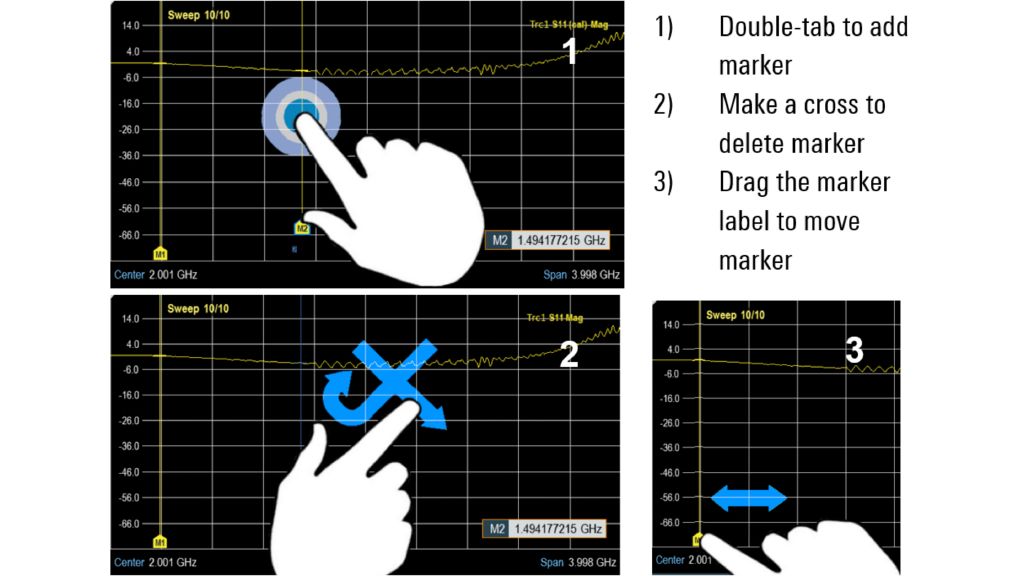

- Добавление/перемещение/удаление маркеров
Меню обзора конфигурации сокращает количество шагов, необходимых для настройки параметров измерения, обеспечивая быструю настройку.
Базовый блок R&S ZNH выполняет следующие функции:
- Измерение расстояния до места повреждения
- Однопортовое измерение потерь в кабеле
- Измерение характеристик отражения
- Измерение потерь при распространении сигнала

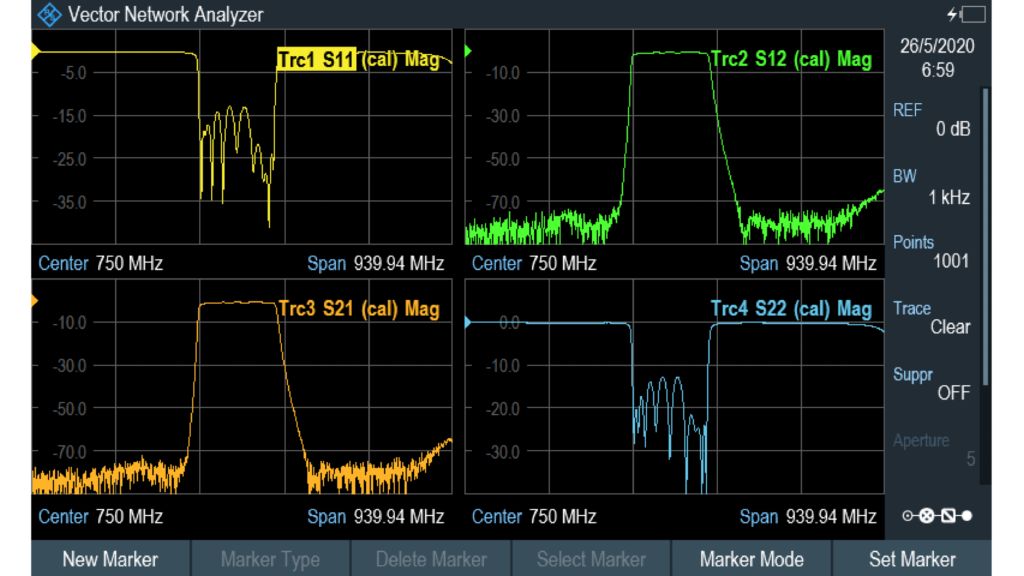

- Четыре S-параметра
Если возникает необходимость в дополнительных функциях, их легко заказать. Все опции можно заказать прямо и независимо от других, что означает отсутствие скрытых затрат и путаницы при заказе.
