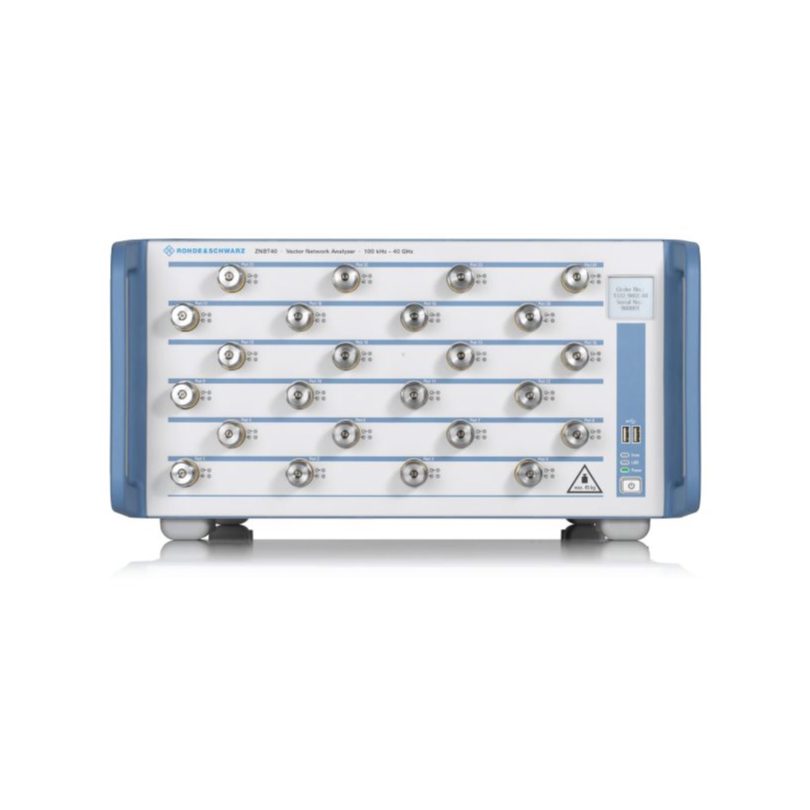

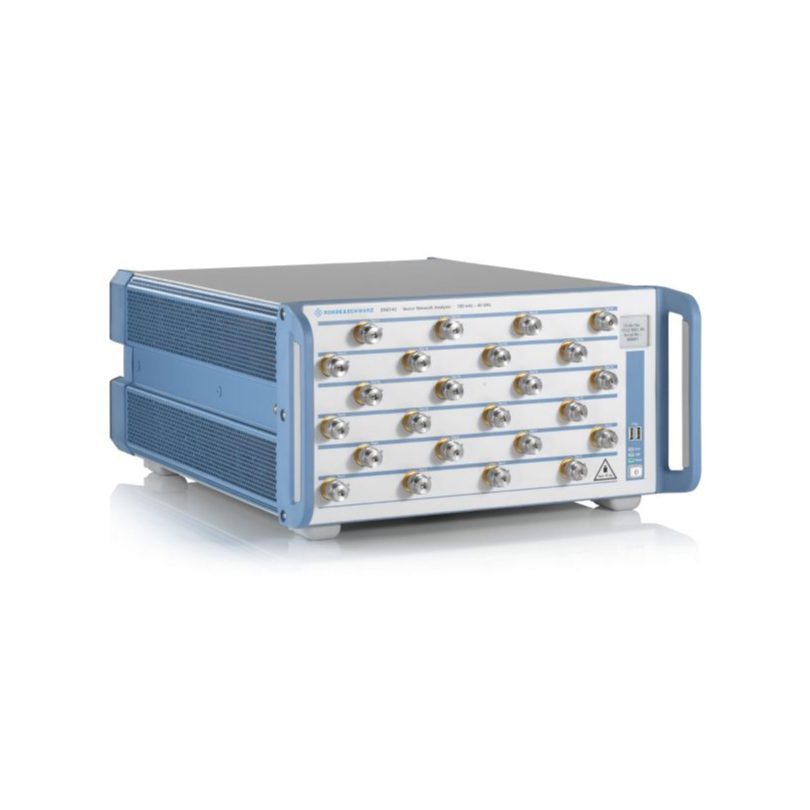

R&S ZNBT — это многопортовый векторный анализатор цепей, предоставляющий до 24 полностью интегрированных измерительных портов. С помощью этого прибора можно одновременно выполнять испытания нескольких ИУ или измерять одно ИУ максимум с 24 портами. Полностью интегрированные измерительные порты делают R&S ZNBT полноценным многопортовым векторным анализатором цепей, который характеризуется широким динамическим диапазоном, высокими уровнями выходной мощности и быстрым выполнением измерений.

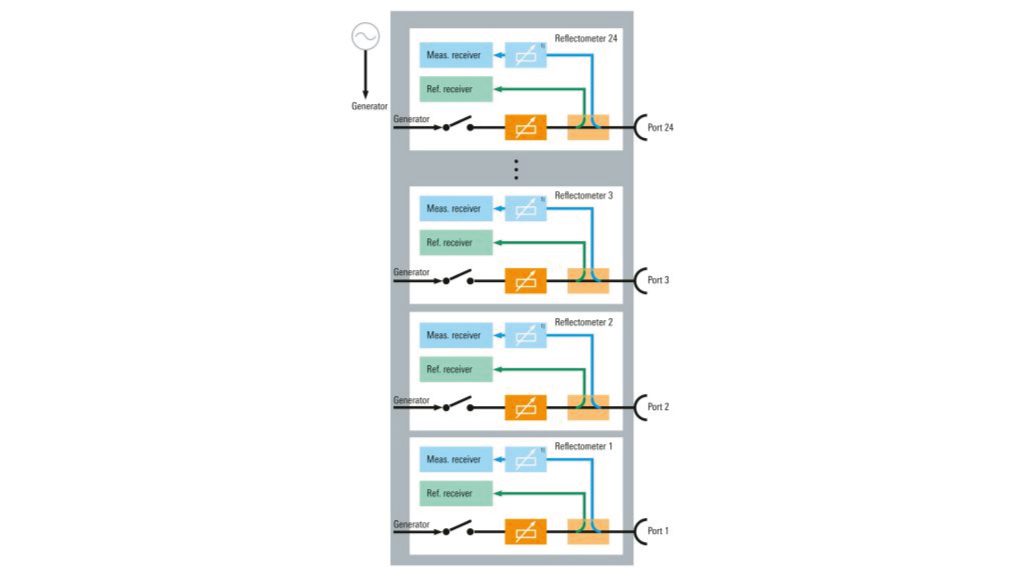

R&S ZNBT характеризуется одним рефлектометром на измерительный порт. Конструкция исключает потери, обычно возникающие в многопортовых системах на основе коммутационных матриц. В результате R&S ZNBT обеспечивает широкий динамический диапазон, высокую выходную мощность, низкий уровень шума на кривой, а также отличную исходную направленность и согласование с нагрузкой.

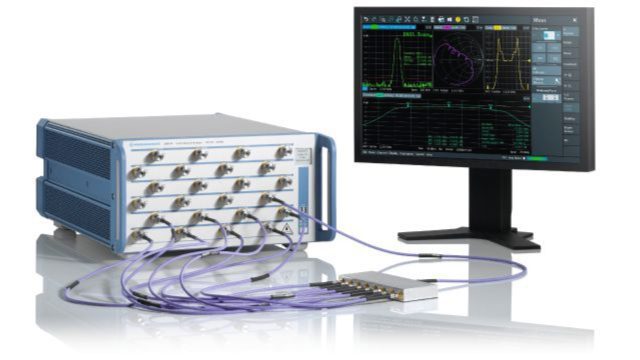

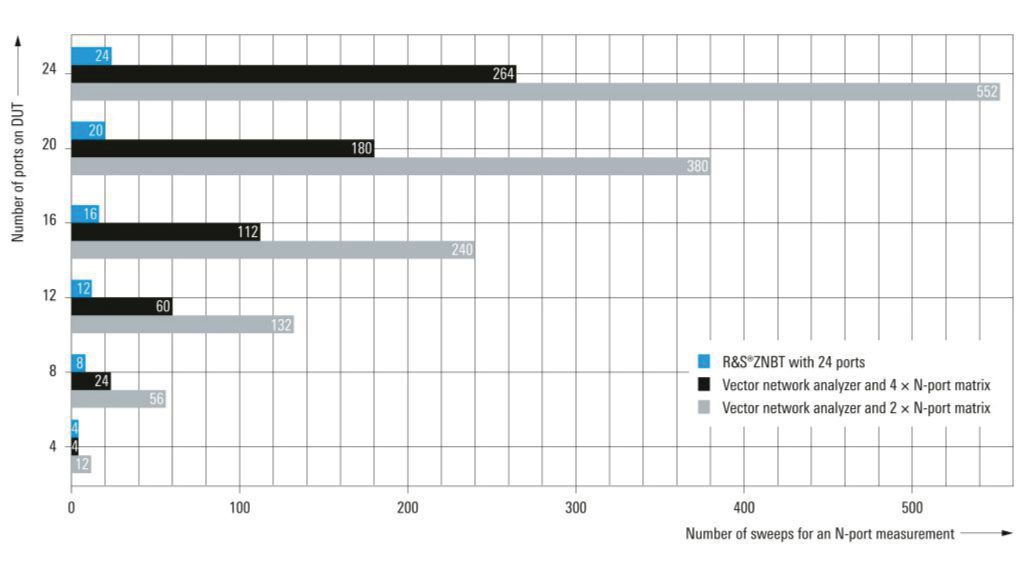

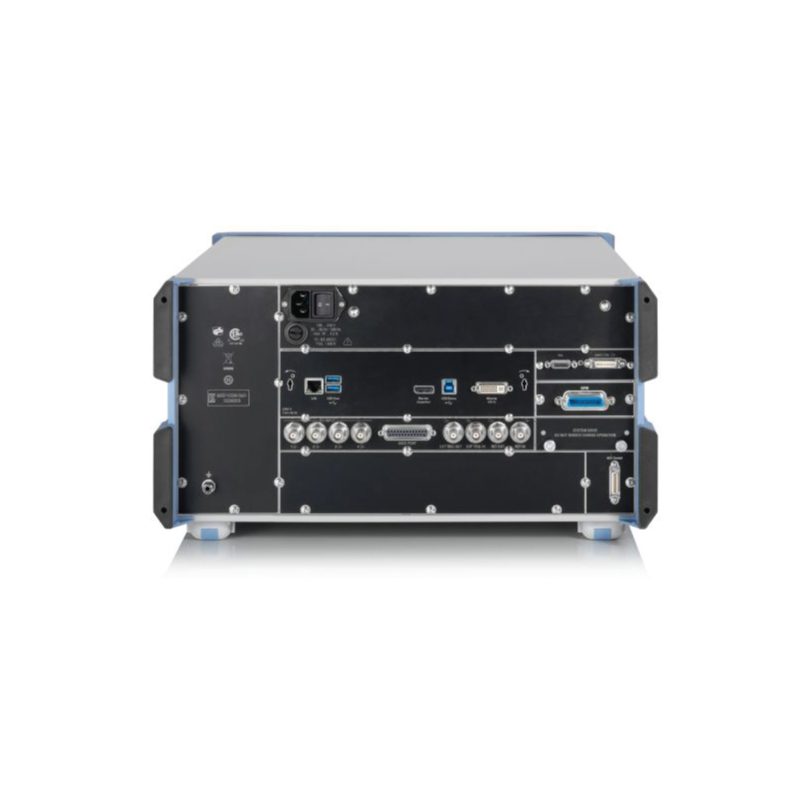

Многопортовая архитектура прибора дает возможность выполнять одновременные измерения на всех портах тестируемого устройства. Данные из всех портов собираются синхронно и обрабатываются параллельно, что значительно уменьшает время развертки по сравнению с многопортовыми системами на основе коммутационных матриц. Цифровые интерфейсы помогают повысить скорость выполнения циклов автоматических испытаний для синхронизации внешних компонентов в испытательной установке. Для управления обработчиком внешних компонентов может использоваться интерфейс ввода/вывода обработчика.
Для модулей с повышенной производительностью и все меньшими размерами требуется выполнение комплексных испытаний. R&S ZNBT предлагает широкий диапазон опций и функций:
- Больше 100 кривых и каналов для определения характеристик сложных компонентов
- Широкий диапазон опций встраивания/исключения
- Измерения с преобразованием частоты на усилителях и смесителях

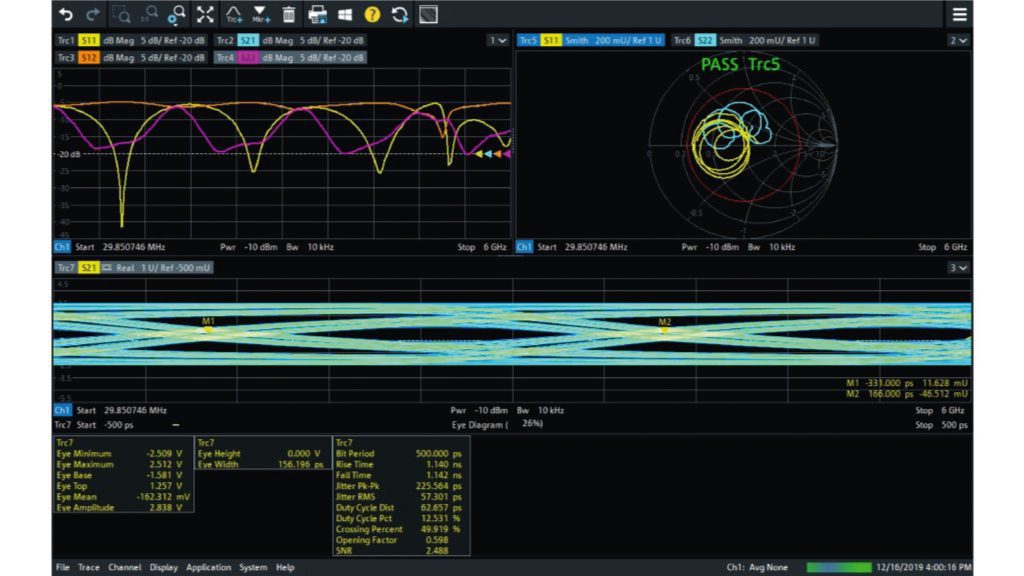

- Анализ во временной области с помощью оконной функции и отображения глазковых диаграмм

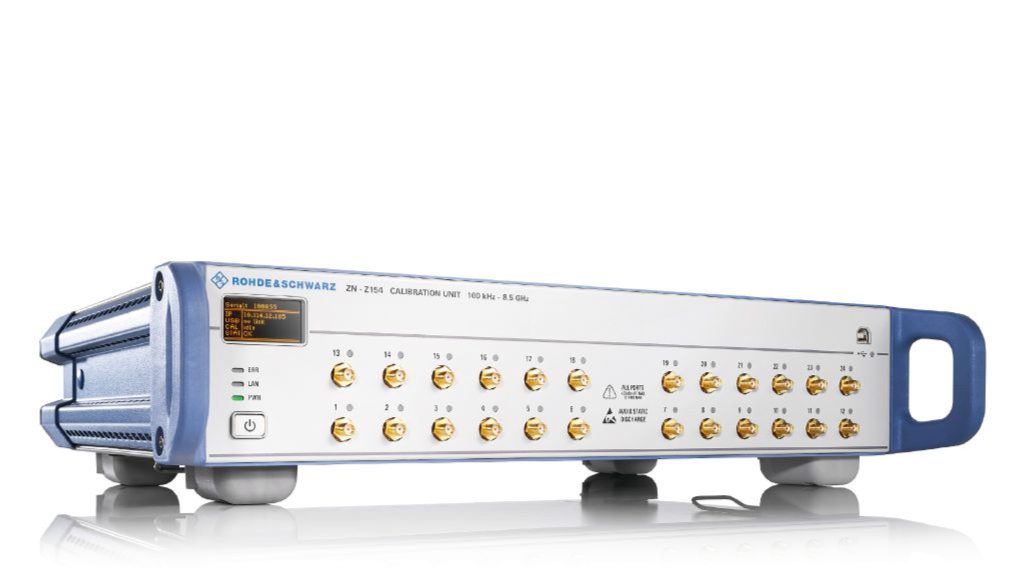

R&S ZNBT предлагает способы калибровки для каждой системы, включая TOSM, TSM, TRL / LRL, UOSM и т. д. Благодаря огромному разнообразию принадлежностей для калибровки, от комплектов для ручной калибровки до модулей автоматической калибровки максимум с 24 портами, можно выполнить все требования пользователей, предъявляемые к калибровке.
