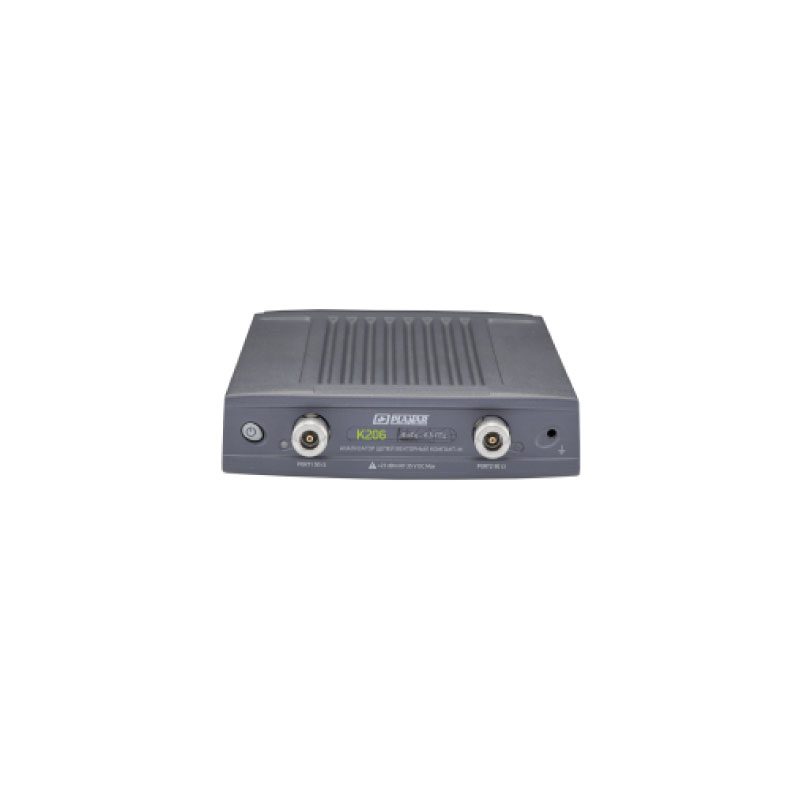

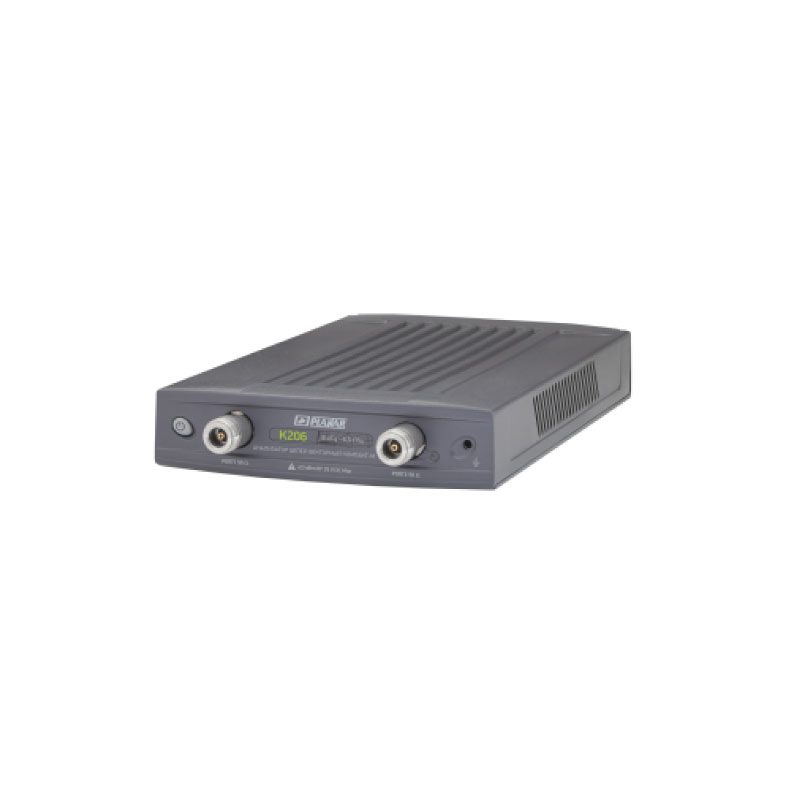

Анализатор Компакт-М К206 – двухпортовый двунаправленный прибор, поставляющийся с соединителями портов — тип N, розетка, по ГОСТ РВ 51914-2002.
Обеспечивает измерения комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников. Компакт-М предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторный анализатор цепей К201 имеет возможность проведения измерений в импульсном режиме. Программная опция «Импульсные измерения» (PLS) приобретается отдельно. Прибор содержит встроенный импульсный модулятор, синхронизатор и набор логических генераторов, обеспечивающих различные режимы измерения импульсов.
Прибор содержит встроенный импульсный модулятор, обеспечивающий формирование импульсных сигналов с минимальной длительностью 200 нс, синхронизатор и набор логических генераторов, обеспечивающих различные режимы измерения импульсов: «Точка в импульсе», «Профиль импульса» и «Асинхронный импульсный режим». Минимальное временное разрешение в режиме «Профиль импульса» составляет 2 мкс.
Анализаторы работают под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет функцию пользовательского интерфейса. Для связи с персональным компьютером используется интерфейс USB С.
Персональный компьютер не входит в комплект поставки.
Если вы хотите проконсультироваться с нашими инженерами по поводу применения данной модели анализатора цепей в вашем проекте, пожалуйста, воспользуйтесь формой обратной связи.
Векторный анализатор цепей К201 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
- Встроенные импульсные модуляторы
- Расширение функциональных возможностей прибора доступно путем заказа программных опций PLS и AFR
- Доступно расширение гарантии на 3 и 5 лет при приобретении опции EXW3/6
