Общее описание

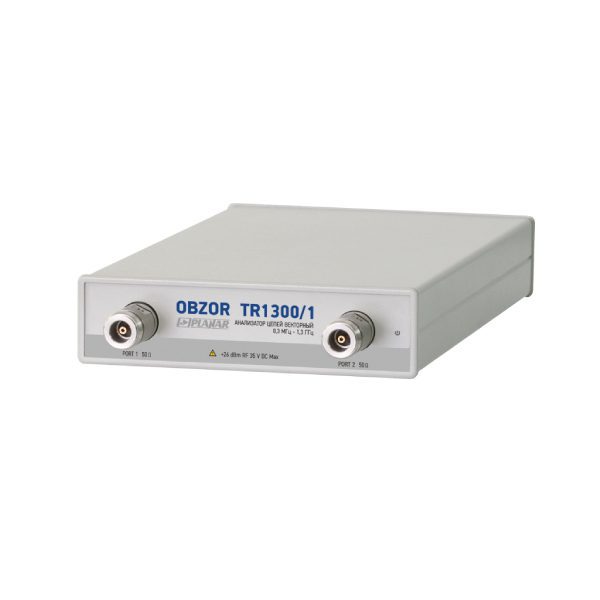

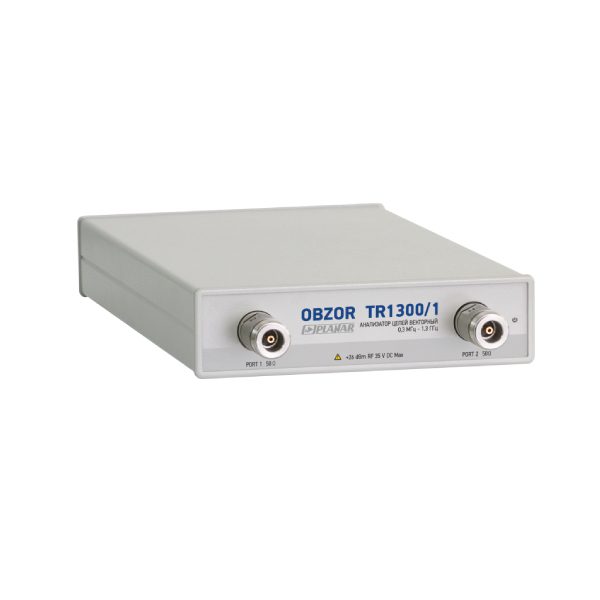

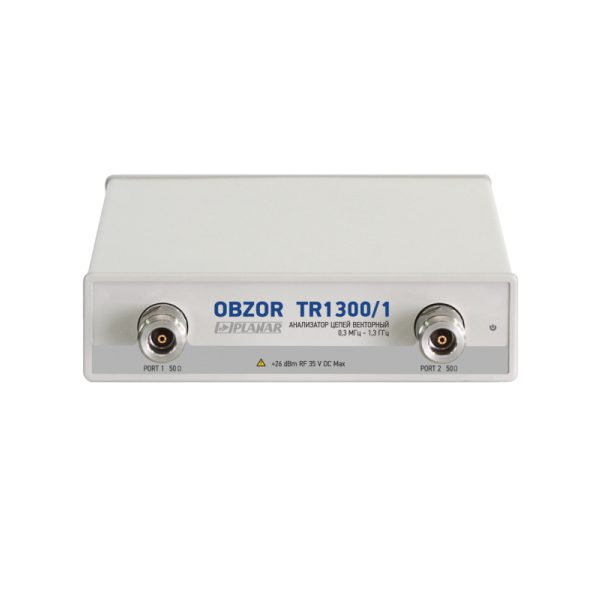

Анализатор цепей векторный «ОБЗОР TR1300/1» предназначен для измерений S-параметров СВЧ-устройств. Питание прибора осуществляется от внешнего источника питания. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборе используется регулировка выходной мощности глубиной не менее 58 дБ. Возможность удаленного управления прибором позволяет использовать его в составе измерительных комплексов.
Характеристики
- Диапазон рабочих частот – от 0,3 до 1300 МГц
- Динамический диапазон, не менее, дБ – 130
- Выходная мощность, дБм – -55…+3
- Минимальный шаг установки частоты, Гц – 1
- Время измерения на одной частоте, мкс – 150
- Импеданс, Ω – 50
- Число портов, шт. – 2

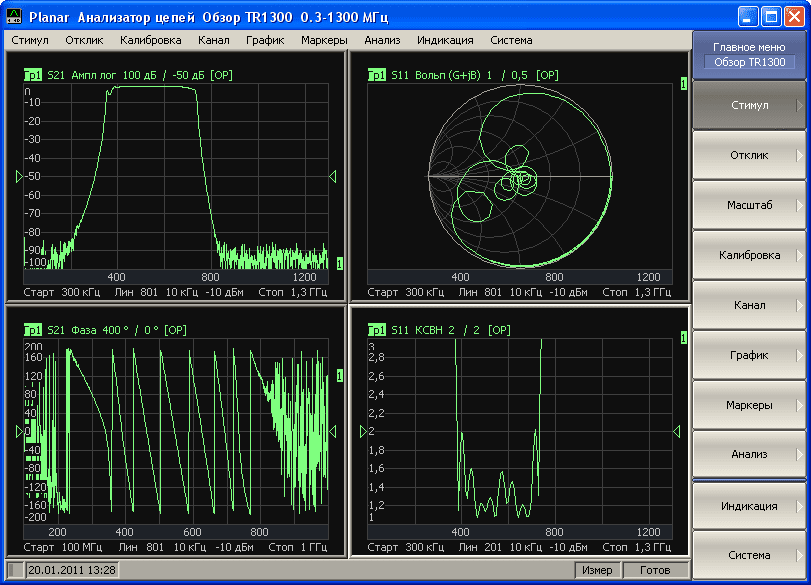

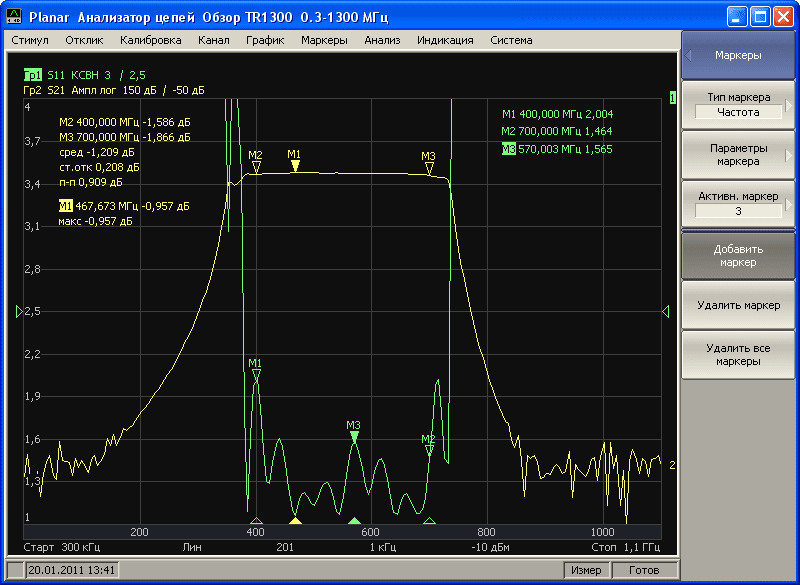

- Измеряемые параметры – S11, S21

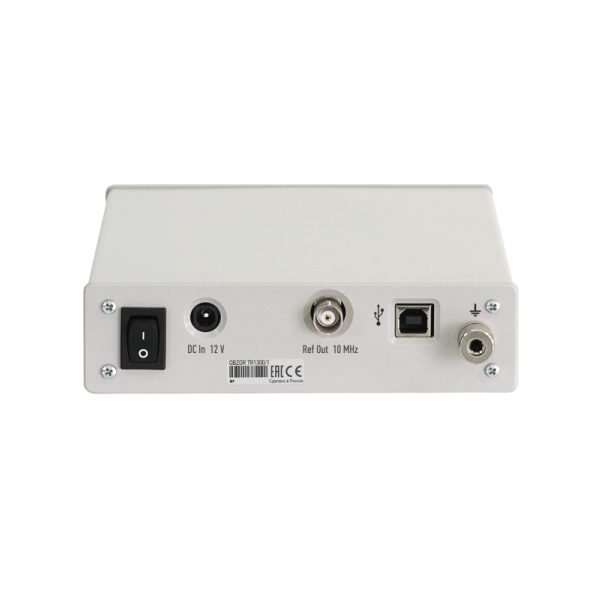

- Питание – внешний блок питания 12В,1,25 А
- Диапазон рабочих температур, °С – от +5 до +40
- Размеры, мм – 285х142х40
- Вес, кг – 1,5
Диапазон частот
от 0,3 до 1,3 ГГц
Госреестр СИ
нет
