Векторный анализатор цепей (ИККП) Планар Обзор 103; 1,5 ГГц

Измеритель комплексных коэффициентов передачи или векторный анализатор цепей предназначен для измерения S — параметров радиотехнических устройств.
Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21.
Для индикации измеряемых S — параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта — Смита.
Область применения измерителя — разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.

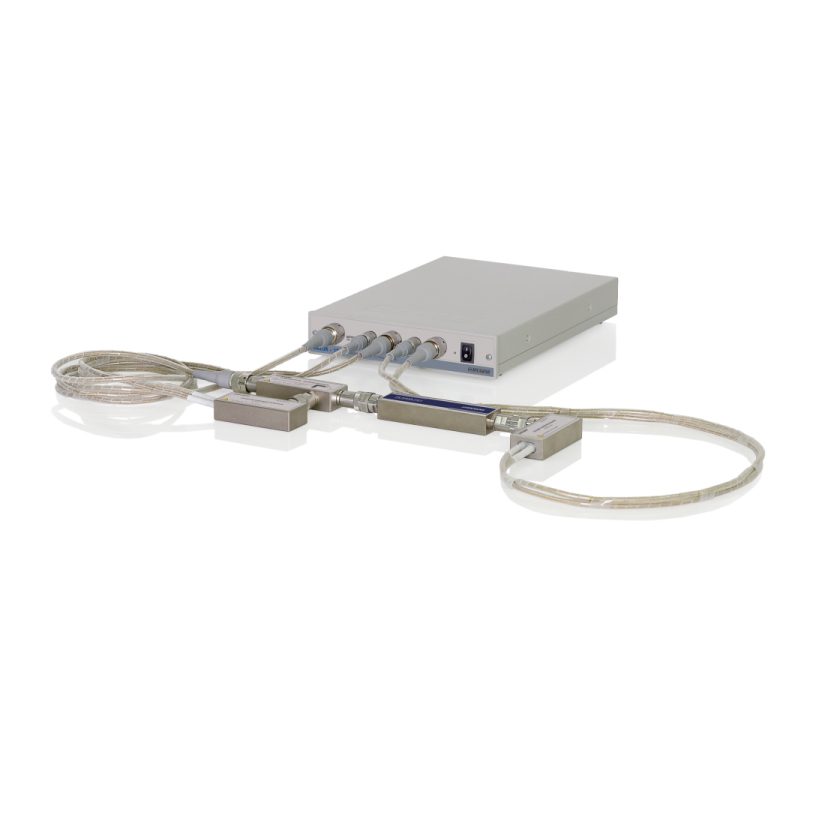

Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и компьютера (в комплект поставки не входит).
Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора.
В основной модификации измеритель поставляется с измерительным трактом 50 Ом тип III (7/3,04).
Комплект дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) поставляется по отдельному заказу.
Возможно формирование комплекта для измерительного тракта тип N, тип N(75 Ом).
Примечание: Измерительные тракты — тип III, тип VIII, тип N, тип N(75 Ом) по ГОСТ РВ 51914-2002.

• Диапазон рабочих частот – от 300кГц до 1,5 ГГц
• Динамический диапазон, не менее, дБ – 133
• Выходная мощность, дБм – 3
• Время измерения на одной частоте, мкс – 200
• Импеданс, Ω – 50, 75
• Число портов, шт – 2
• Измеряемые параметры – S11, S21, S31
• Питание – 220 В ± 10%, 50 Гц
• Диапазон рабочих температур, °С – от +5 до +40
• Размеры, мм – 323x212x47
• Вес, кг – 3,8
