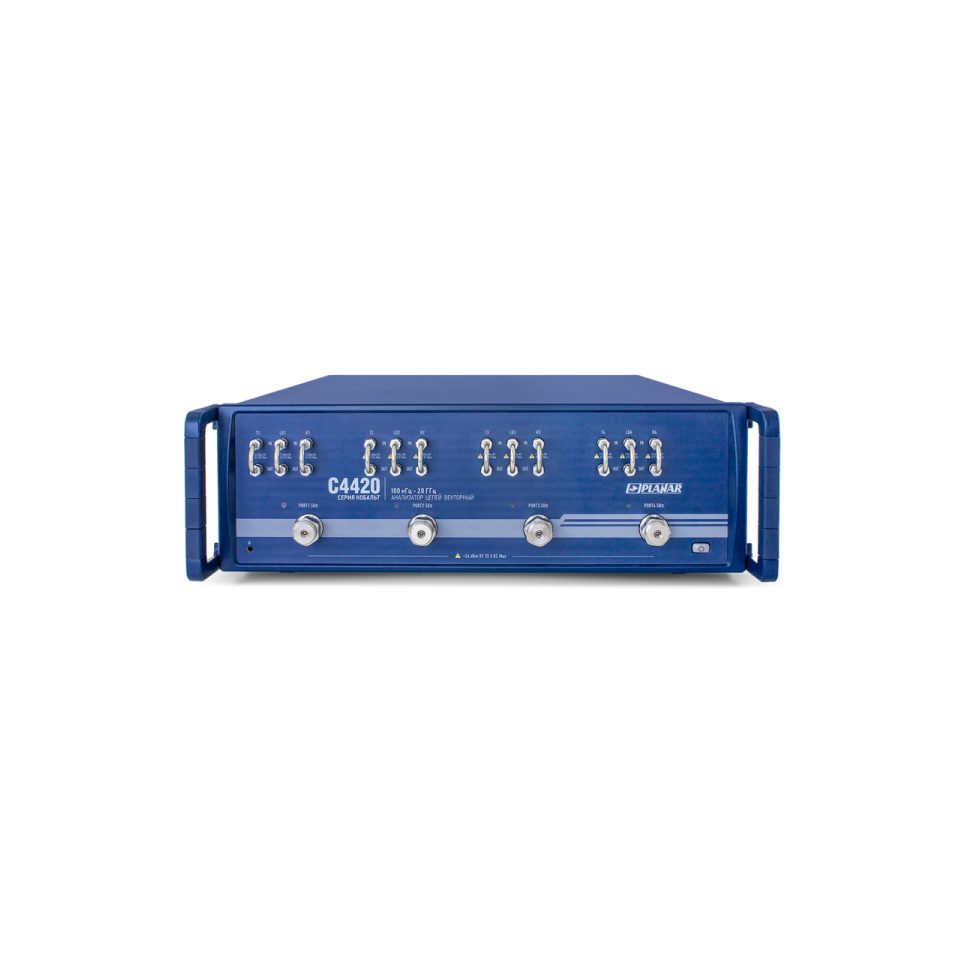

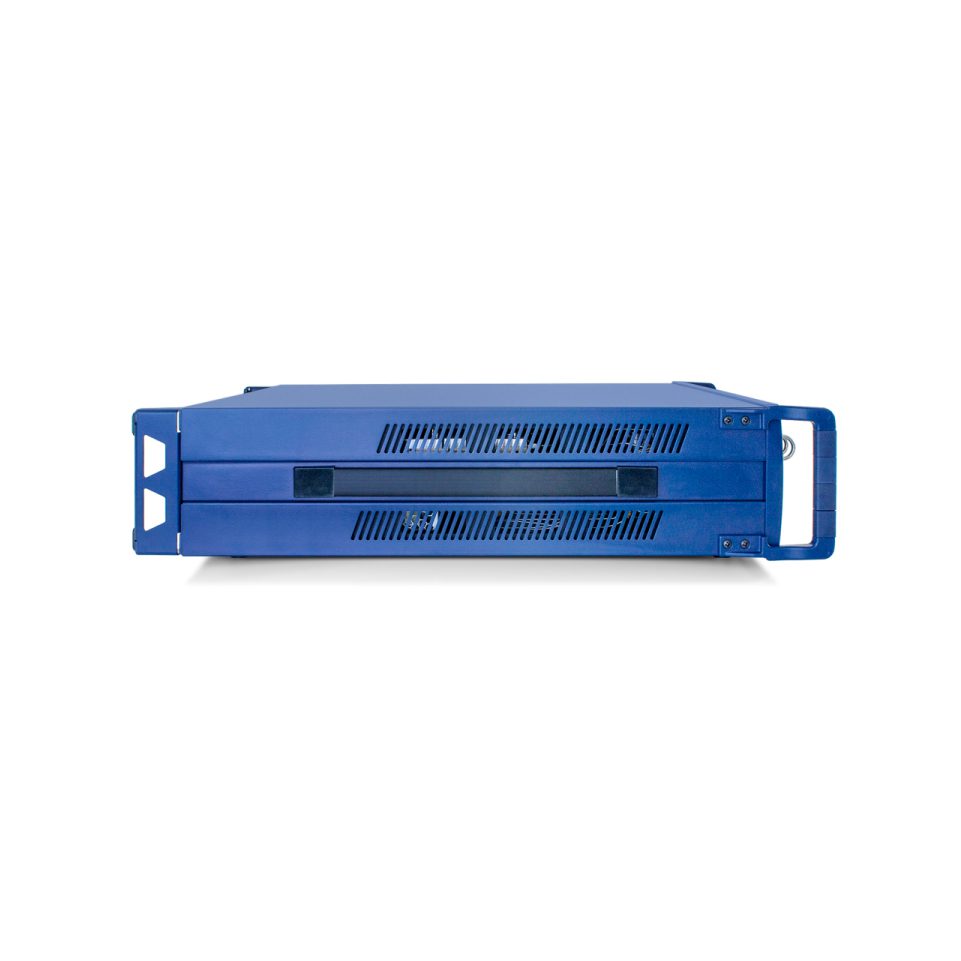

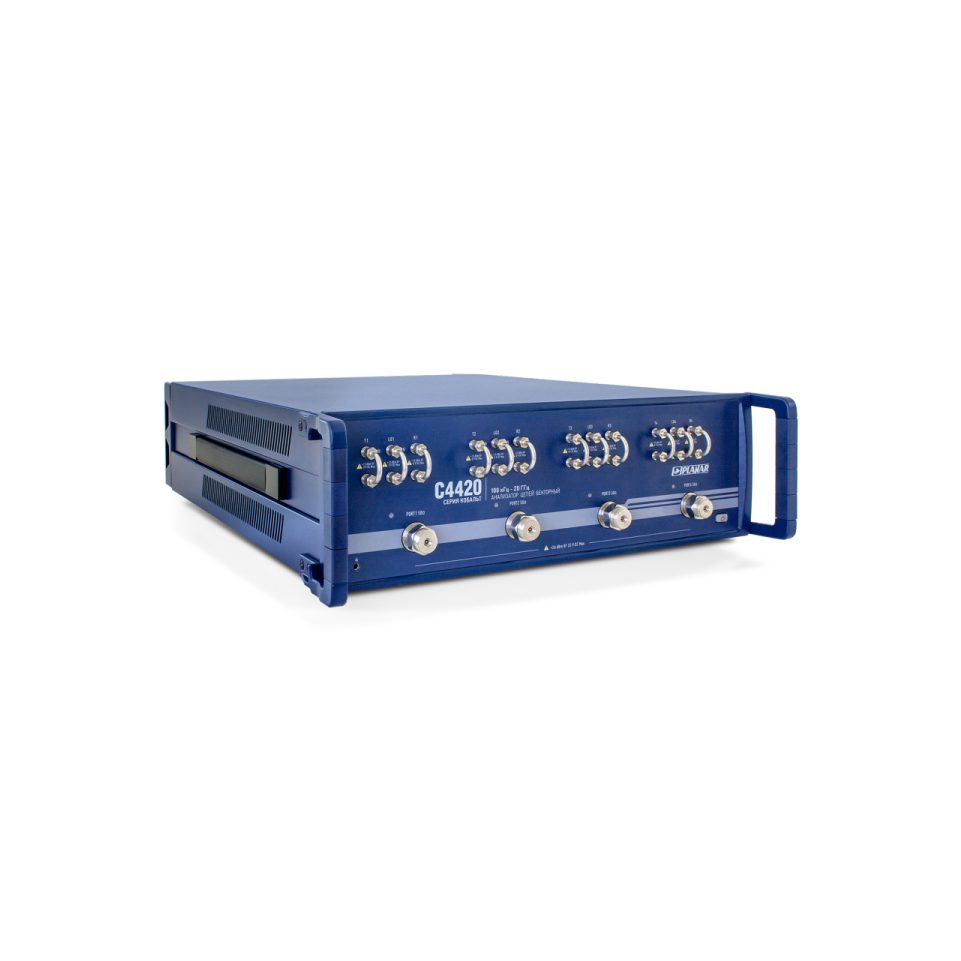

Векторный анализатор цепей Планар C4420; 20 ГГц

Использует расширители по частоте для измерения S-параметров в диапазоне миллиметровых волн. В составе системы КобальтFx могут быть использованы четыре различных вида расширителей с диапазоном рабочих частот вплоть до 110 ГГц.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Измерительная система включает:

• анализатор цепей векторный серии Кобальт с конфигурируемой передней панелью для подключения модулей расширения частотного диапазона;
• модуль (модули) расширения частотного диапазона;
• кабели для подключения модуля к анализатору;
• измерительные кабели и переходы для подключения исследуемых устройств;
• средства калибровки.

Высокопроизводительный векторные анализаторы цепей серии Кобальт с диапазоном рабочих частот от 0,1 МГц до 20,0 ГГц, имеют реконфигурируемый измерительный тракт с возможностью подключения расширителей по частоте. Сигнальные тракты для обеспечения подключения расширителей по частоте с помощью съемных 3,5 мм перемычек выведены на переднюю панель прибора. Дополнительно на задней панели анализаторов есть соединители для передачи сигналов управления и электропитания.
Имеет четыре измерительных порта и два генератора испытательного сигнала, имеющих общую опору. Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели.
