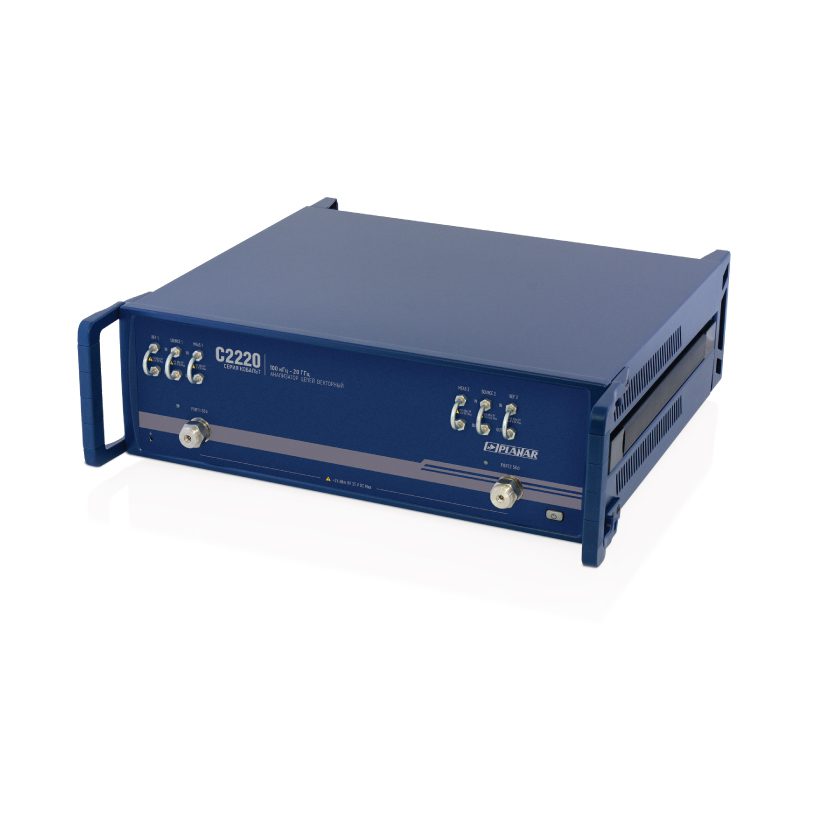

Векторный анализатор цепей Планар C2220; 20 ГГц

Анализатор цепей векторный С2220 — двухпортовый прибор с перемычками для прямого доступа к приемникам.
Особенностью векторного анализатора цепей С2220 является реконфигурируемый измерительный тракт с прямым доступом к генератору/приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора.
Сигнальные тракты с помощью съемных 3,5 мм перемычек непосредственно выводятся на переднюю панель.
Таким образом обеспечивается прямой доступ к тракту измерительного сигнала, поскольку при этом обходятся внутренние КСВН-мосты и ответвители.
Это позволяет повысить или оптимизировать чувствительность приемников для различных схем измерения, а также подключать внешние устройства в измерительный тракт для расширения возможностей измерений.

Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

• Диапазон рабочих частот – от 0,1МГц до 20 ГГц
• Динамический диапазон, не менее, дБ – 145
• Выходная мощность, дБм – -60…+10
• Время измерения на одной частоте, мкс – 12
• Импеданс, Ω – 50
• Число портов, шт – 2
• Измеряемые параметры – S11, S21, S12, S22
• Питание – 220 В
• Диапазон рабочих температур, °С – от +5 до +40
• Размеры, мм – 430×440×140
• Вес, кг – 14
