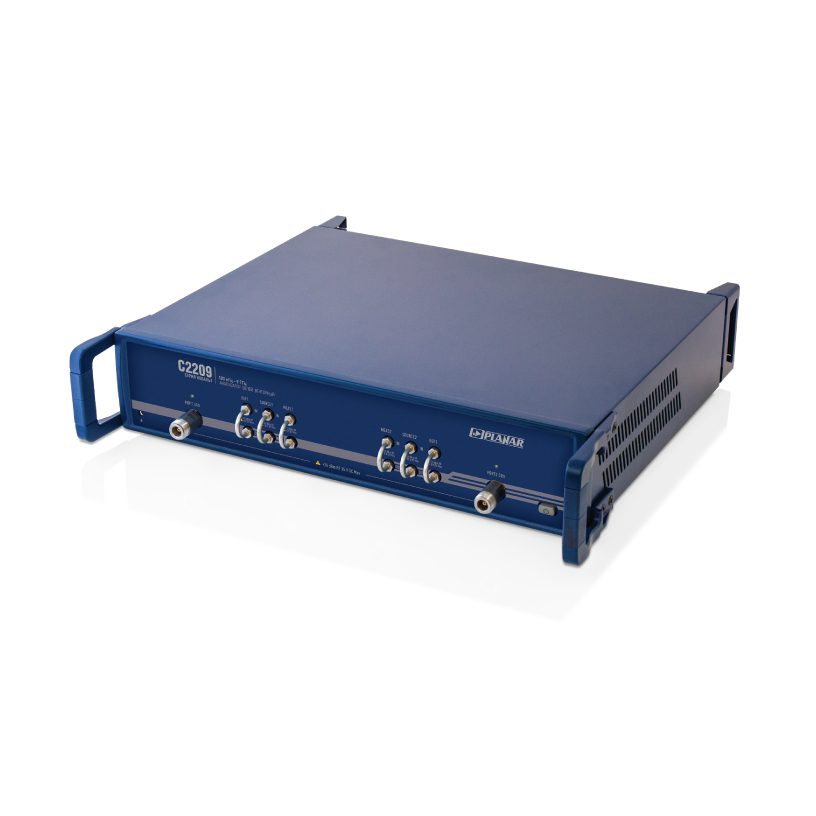

Анализатор цепей векторный С2209 – двухпортовый прибор с перемычками для прямого доступа к приемникам.

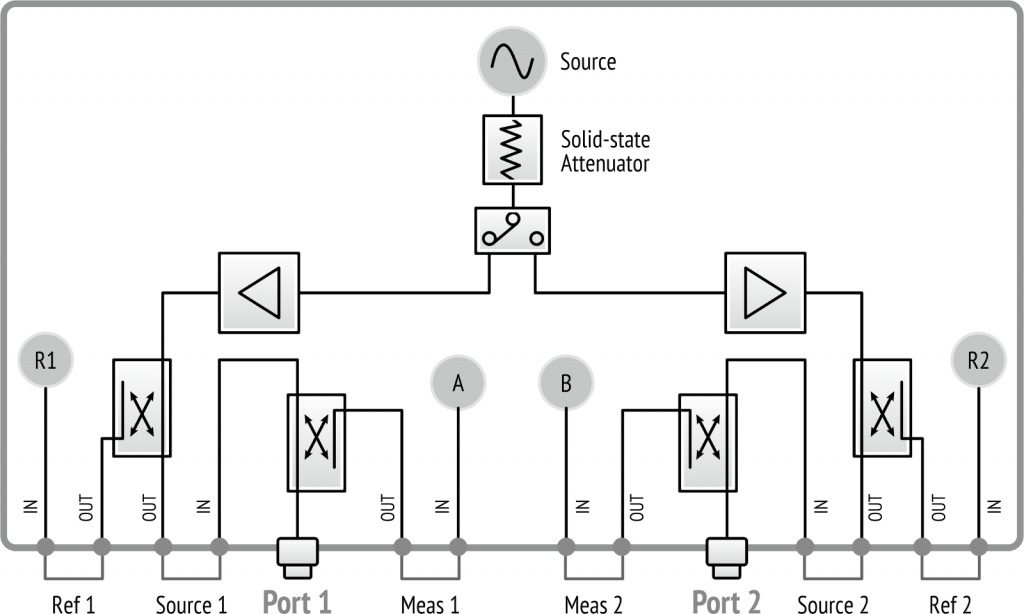

Особенностью векторного анализатора цепей С2209 является реконфигурируемый измерительный тракт с прямым доступом к генератору/приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора.
Сигнальные тракты с помощью съемных 3,5 мм перемычек непосредственно выводятся на переднюю панель.
Таким образом обеспечивается прямой доступ к тракту измерительного сигнала, поскольку при этом обходятся внутренние КСВН-мосты и ответвители.
Это позволяет повысить или оптимизировать чувствительность приемников для различных схем измерения, а также подключать внешние устройства в измерительный тракт для расширения возможностей измерений.
- Диапазон рабочих частот – от 0,1МГц до 9,0 ГГц
- Динамический диапазон, не менее, дБ – 160
- Выходная мощность, дБм – -60…+15
- Время измерения на одной частоте, мкс – 10
- Импеданс, Ω – 50
- Число портов, шт – 2
- Измеряемые параметры – S11, S21, S12, S22
- Питание – 220 В
- Диапазон рабочих температур, °С – от +5 до +40
- Размеры, мм – 355×440×96
- Вес, кг – 7
