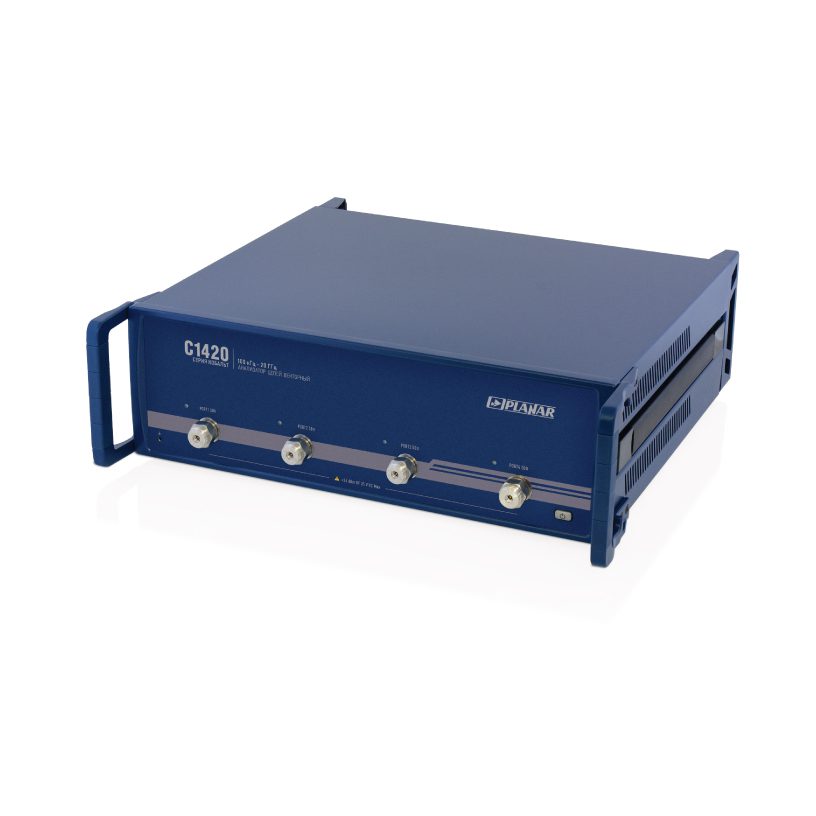

Векторный анализатор цепей Планар C1420; 20 ГГц

Векторный анализатор цепей С1420 имеет четыре измерительных порта и два синхронизированных генератора испытательного сигнала.
Измеряемые параметры: S11…S44.
Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

• Диапазон рабочих частот – от 0,1МГц до 20 ГГц
• Динамический диапазон, не менее, дБ – 145
• Выходная мощность, дБм – -60…+10
• Время измерения на одной частоте, мкс – 12
• Импеданс, Ω – 50
• Число портов, шт – 4
• Измеряемые параметры – S11, S12, S21… S44
• Питание – 220 В
• Диапазон рабочих температур, °С – от +5 до +40
• Размеры, мм – 600×440×140
• Вес, кг – 22
