Общее описание

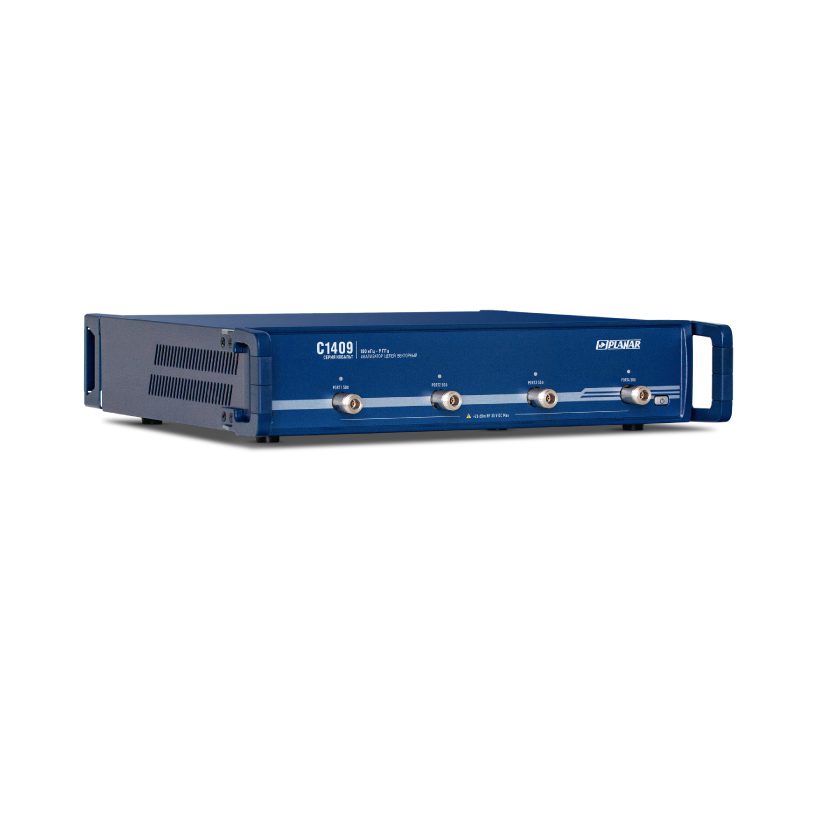

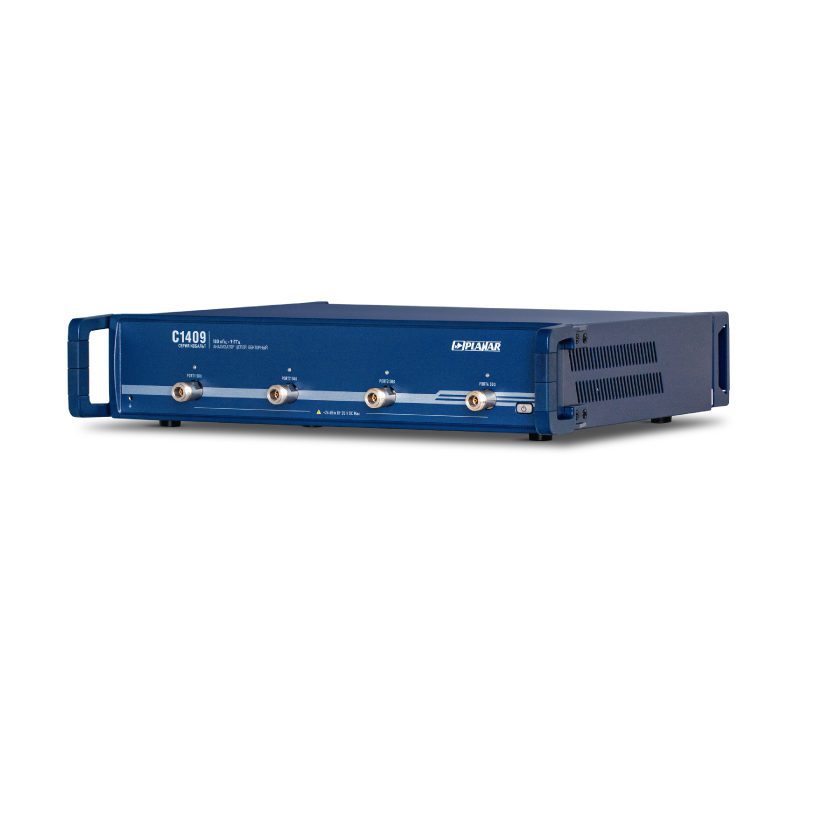

Векторный анализатор цепей С1409 – четырехпортовый прибор, имеющий четыре измерительных порта и два синхронизированных генератора испытательного сигнала.
Измеряемые параметры: S11…S44
Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

Характеристики
- Диапазон рабочих частот – от 0,1МГц до 9,0 ГГц
- Динамический диапазон, не менее, дБ – 160
- Выходная мощность, дБм – -60…+15
- Время измерения на одной частоте, мкс – 10
- Импеданс, Ω – 50
- Число портов, шт – 4
- Измеряемые параметры – S11, S12, S21… S44
- Питание – от 198 до 242
- Диапазон рабочих температур, °С – от +5 до +40
- Размеры, мм – 355×440×96
- Вес, кг – 10

Диапазон частот
от 0,1МГц до 9,0 ГГц
Госреестр СИ
да
