Общее описание

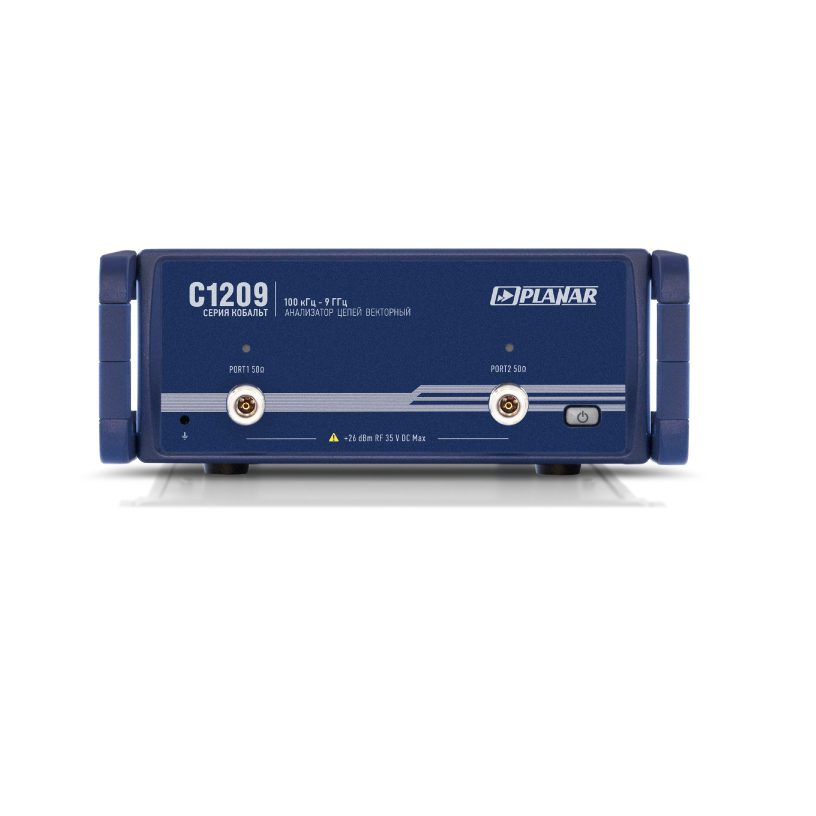

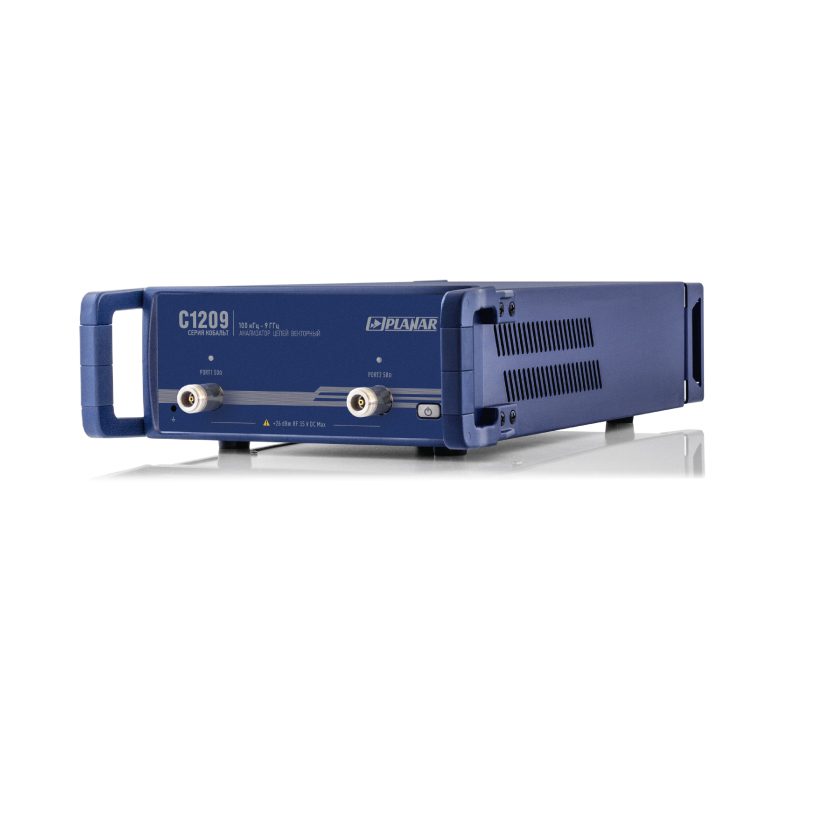

Векторный анализатор цепей С1209 – двухпортовый прибор, обладающий высокой надежностью, точностью и широким динамическим диапазоном измерений, обеспечивает эффективность и гибкость при решении производственных и научно-исследовательских задач в разных отраслях промышленности.
Наличие в С1209 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение.
Характеристики
- Диапазон рабочих частот – от 0,1МГц до 9,0 ГГц
- Динамический диапазон, не менее, дБ – 160
- Выходная мощность, дБм – -60…+15
- Время измерения на одной частоте, мкс – 10
- Импеданс, Ω – 50
- Число портов, шт – 2
- Измеряемые параметры – S11, S12, S21, S22
- Питание – от 198 до 242 В при частоте 50 Гц
- Диапазон рабочих температур, °С – от +5 до +40
- Размеры, мм – 425×235×96
- Вес, кг – 5,5
Диапазон частот
от 100кГц до 9 ГГц
Госреестр СИ
да
