Общее описание

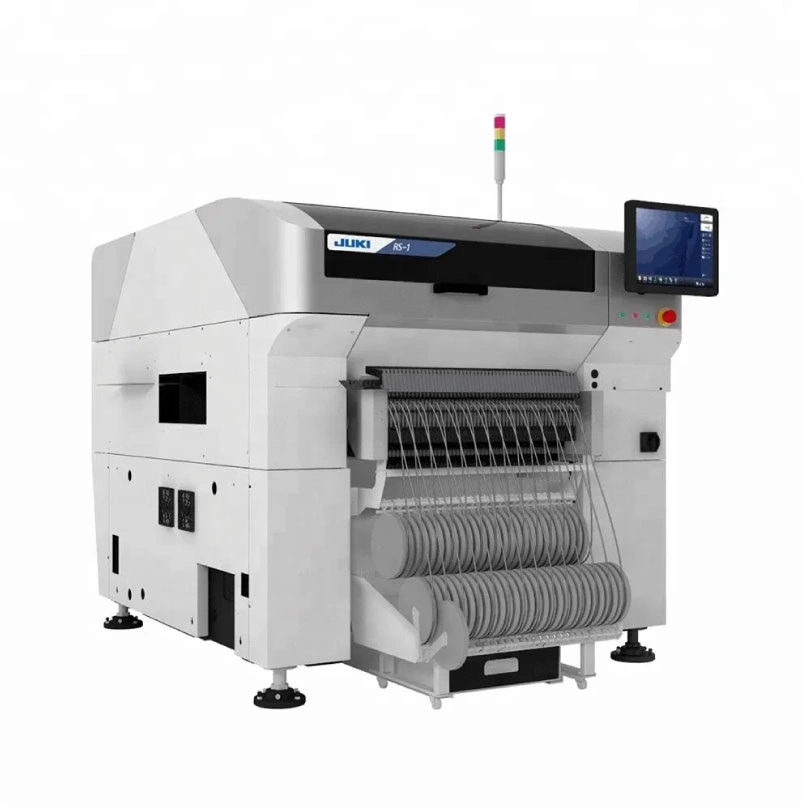

RS-1 — это одноголовочный автоматический установщик компонентов для поверхностного монтажа, предназначенный для мелкосерийного и среднесерийного производства электроники.
Особенности высокотехнологичного модульного установщика SMD-компонентов JUKI SMT RS-1
- Одна установочная головка с 8-ю вакуумными наконечниками, с регулируемой по высоте лазерной системой центрирования.
- Максимальная скорость установки 42 000 (29 000 IPC) компонентов в час.
- Широкий диапазон устанавливаемых компонентов от 0201 до 74х74 мм или 50х150 мм.
- Автомат RS-1R имеет несколько конфигураций и может быть расширен непосредственно на предприятии заказчика от чип-шутера до гибкого установщика.
- Широкий спектр устанавливаемых компонентов
- Улучшенная лазерная система центрирования автомата позволяет осуществлять 3D измерения компонентов, имеет разрешающую способность в несколько раз выше стандартных видеосистем центрирования, что позволяет выполнять точное центрирование самых малых компонентов, таких как 0201.
- Для установки компонентов с минимальным шагом выводов до 0,2 мм автомат может комплектоваться дополнительной высокопрецизионной камерой видеоцентрирования.
Скорость установки
до 5000 компонентов в час
Точность позиционирования
±0.05 мм
Время цикла
0.4 секунды на компонент
Рабочая область
настраиваемая
Поддерживаемые размеры компонентов
от 0201 до 3216
Электропитание
220В ±10%, 50/60 Гц
Потребляемая мощность
800 Вт
Габариты
1200 × 800 × 1500 мм
Вес
150 кг
