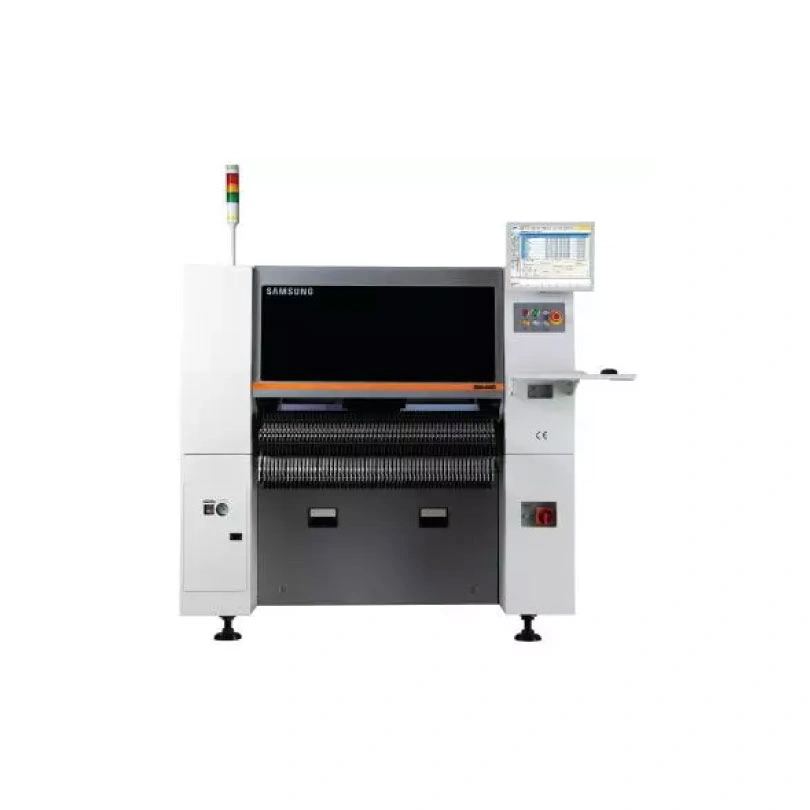

Установщик компонентов SM482 Plus

SM481 Plus — высокоскоростной автомат-установщик для поверхностного монтажа компонентов в условиях среднесерийного производства электронных изделий.
Автомат установки компонентов Hanwha Techwin SM481 оснащен одним порталом с десятью установочными головками. Автомат может выполнять высокоскоростную установку компонентов. Высокая точность автомата и наличие центрирующих камер позволяет распознавать и устанавливать компоненты с шагом даже до 0,3 мм. Камеры для центрирования находятся на установочном модуле таким образом, что распознавание компонентов происходит «на ходу». Установка дает возможность работать с большим количеством как электронных, так и пневматических питателей.

• Один портал с 10-ю установочными головками.
• Высокая производительность до 40 000 комп./час.
• Система распознавания компонентов Polygon позволяет быстро описывать и вводить в базу данных контуры любого компонента.
• Система автоматической калибровки обеспечивает высокую точность сборки. Система автоматически проверяет и подстраивает координаты захвата и установки компонентов.
• Система с распознаванием компонентов «на ходу» распознает такие сложные компоненты, как BGA, QFP и коннекторы с мелким шагом благодаря встроенным камерам высокого разрешения.
• Неподвижная система технического зрения.
• Широкий выбор питателей с интеллектуальным интерфейсом или без, с пневматическим или электрическим приводом, а также с возможностью работы с обрезками без наращивания ленты.
• Точность установки микросхем ± 30 мкм при 3 сигма.
• Работает с печатными платами размером до 1500×460 мм.
• Обеспечивает качественную работу с обрезками ленты с помощью электронного питателя Smartfeeder.
• Встроенная вакуумная помпа значительно сокращает потребление сжатого воздуха при производстве продукции.
• Титановые вакуумные захваты с керамическим наконечником обеспечивают большой срок эксплуатации и антистатические свойства, необходимые для работы с компонентами.
• Интеллектуальная информационная система исключает ошибки, связанные с установкой питателя с ошибочным компонентом, реализует функцию управления складом компонентов, оптимизирует работу линии и прослеживает процесс сборки изделий.
