Общее описание

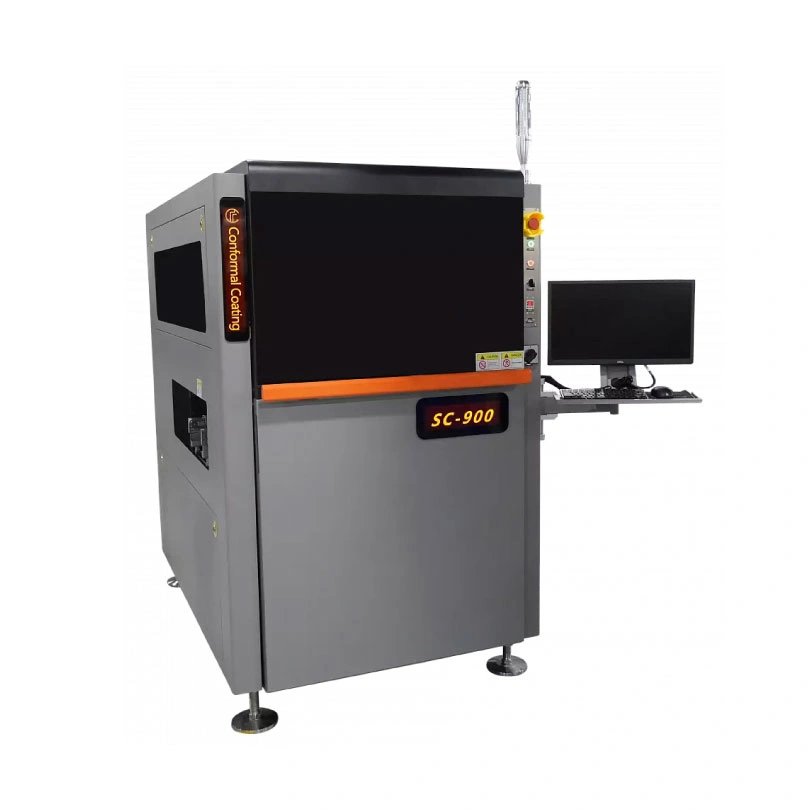

SC-900 — это автоматизированная система для селективного нанесения защитных покрытий на печатные платы. Установка предназначена для высокоточного нанесения влагозащитных составов с возможностью программируемого контроля процесса.
Четырехосная установка для нанесения влагозащитных покрытий оснащена высокоточными сервоприводами и высокоточным клапаном, который обеспечивает чистый, высокоэффективный процесс нанесения покрытий. Клапан может обеспечить различные требования к покрытию. Наклонное устройство обеспечивает отсутствие мертвого угла для покрытия. Максимальный размер наносимого покрытия 450х450 мм.
Особенности системы
- ШВП и двойная линейная направляющая обеспечивают плавное движение и низкий уровень шума
- Ось вращения R на +/- 180 градусов с дополнительным устройством наклона гарантирует отсутствие мертвого угла покрытия
- Массивная стальная платформа обеспечивает устойчивость системы, снижает вибрацию и увеличивает срок службы установки
- Высокоточный сервомотор и приводная система обеспечивают повторяемость 0,05 мм и высокую производительность
- Установка оборудована группой высокоточных клапанов, которые удовлетворяют различные требования к покрытию
- Функция автоматической чистки клапана при простое установки
- Моторизированная регулировка ширины конвейера с помощью шагового двигателя
- Функция автоматической чистки цепи конвейера
- Камера для распознавания реперных знаков и программирования
- Система взвешивания материала в баке (опция)
- Промышленный ПК, операционная система Windows, полный английский интерфейс, очень прост в использовании
Рабочая зона
450х450 мм
Количество осей движения
4 (X, Y, Z, R)
Скорость движения клапана
500 мм/с
Макс. количество устанавливаемых клапанов
3 клапана
Стандартные клапаны
клапан для нанесения узких полос, игольчатый клапан
Наклон клапанов
35°
Максимальная высота компонента (сверху/снизу)
100/40 мм
Программирование
обучение с помощью клапана или ССD
Повторяемость
± 0,05 мм
Высота конвейера
900±30 мм
Движение конвейера
слева направо
Скорость движения конвейера
2-5 м/мин
Емкость резервуаров
10 л (для материала), 2 л (для очистки)
Электропитание
1 фаза, 220В, 50 Гц
Мощность
4,5 кВт
Пневмопитание
4-6 бар, 20 л/мин
Габариты
1100х1806х1784 мм
Масса
1100 кг
Вытяжка
500 м³/ч, Ø 85 мм
