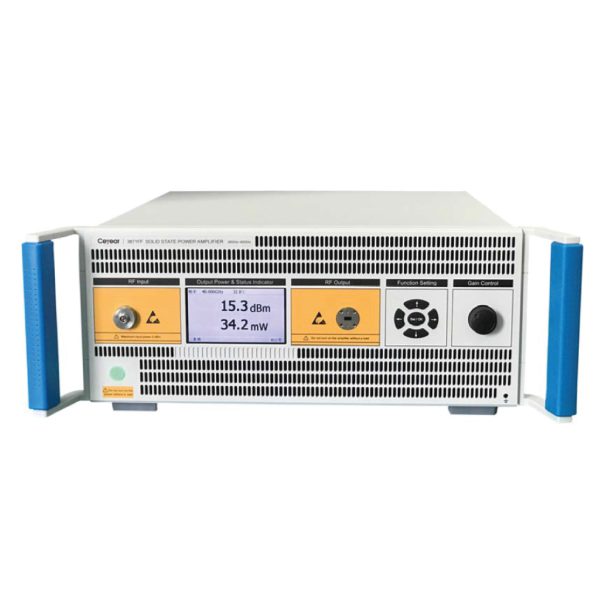

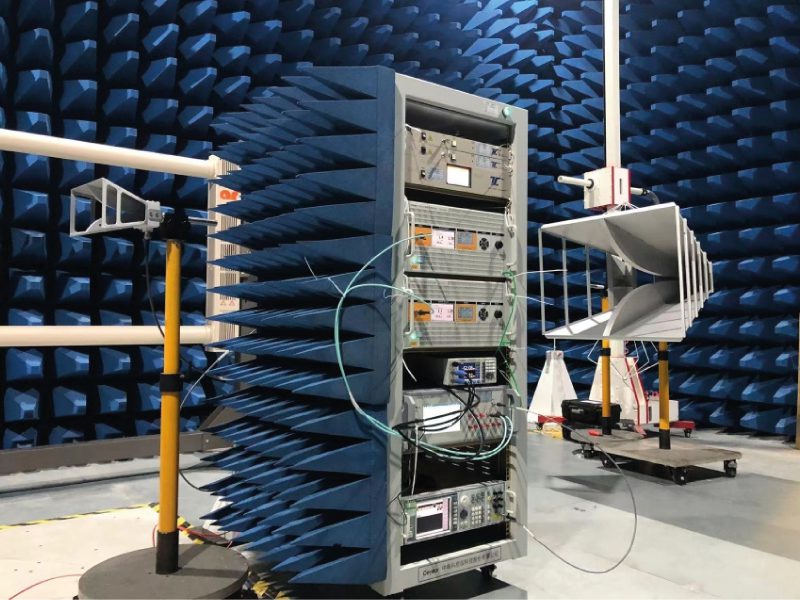

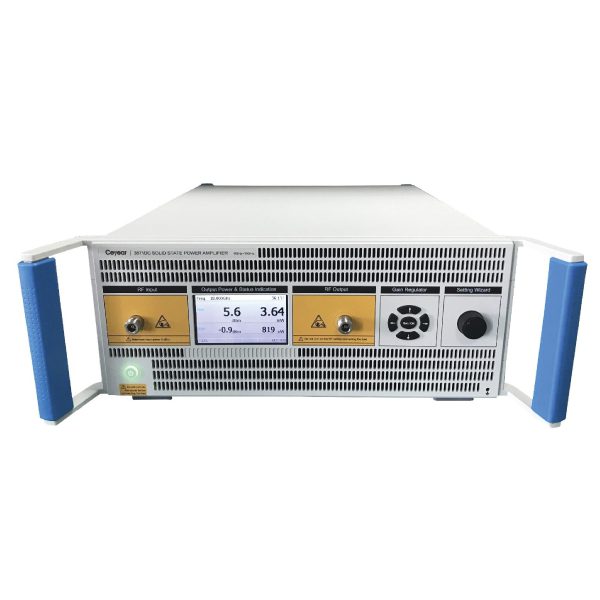

Широкополосные твердотельные усилители серии 3871 перекрывают диапазон рабочих частот от 9 кГц до 110 ГГц, конструктивно реализованы в форм-факторе 4U для стандартной 19-дюймовой стойки. Приборы серии отличаются широкой полосой, высоким коэффициентом усиления и уровнем выходной мощности, широким динамическим диапазоном, низким уровнем паразитных составляющих и чрезвычайно высокой устойчивостью к нагрузкам. Характеристики усилителей позволяют применять их для различных типов испытаний, в частности для антенных измерений, тестировании на ЭМС, имитация сигналов РЛС и пр.
В усилителях серии 3871 используется запатентованная система пространственного суммирования мощности. Усилитель подключается к сети переменного тока с напряжением 100-220 В, может устанавливается как в стандартную стойку, так и использоваться в качестве настольного прибора. Внутри корпуса собраны системы регулировки смещения и усиления, а также управляющий драйвер. Радиочастотные входы/выходы согласованы и имеют волновое сопротивление 50 Ом.
- Диапазон частот от 9 кГц до 110 ГГц
- Разомкнутый контур: Коэффициент усиления и выходную мощность можно регулировать с точностью шага 0,1 дБ
- Внутренняя стабилизация: Благодаря внутренним схемам автоматического регулирования уровня выходная мощность может быть фиксированной и стабильной
- Дистанционное управление: Регулировкой параметров и настройкой функций можно управлять с помощью GPIB или локальной сети
- Дисплей: Отображение выходной мощности, отраженной мощности, внутренней температуры, рабочей частоты

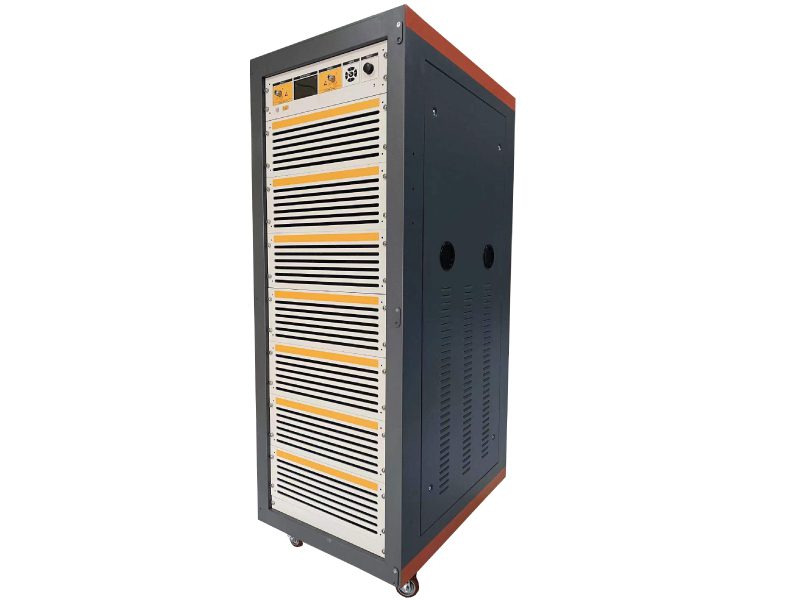

- Стандартное 19-дюймовое шасси 4U или 5U или изготовленное по индивидуальному заказу
- Рабочая температура от 0°C до 50°C
- Точность отображения выходной мощности может достигать ±0,3 дБ
- Динамический диапазон регулировки выходной мощности может достигать 20 дБ ~ 40 дБ
- Стабильность уровня выходной мощности может достигать ±0,3 дБ при постоянной температуре
- Равномерность уровня выходной мощности может достигать ± 0,3 дБ в установившемся режиме
- Входная мощность: 1 мВт — 1 Вт (в зависимости от модели).
- Мониторинг внутренней температуры в режиме реального времени: сигнализация высокой температуры и автоматическая защита.
- Мониторинг отраженной мощности в режиме реального времени: сигнализация несоответствия и автоматическая защита.
- Мониторинг рабочего состояния вентилятора в режиме реального времени: сигнализация работы вентилятора и автоматическая защита.
