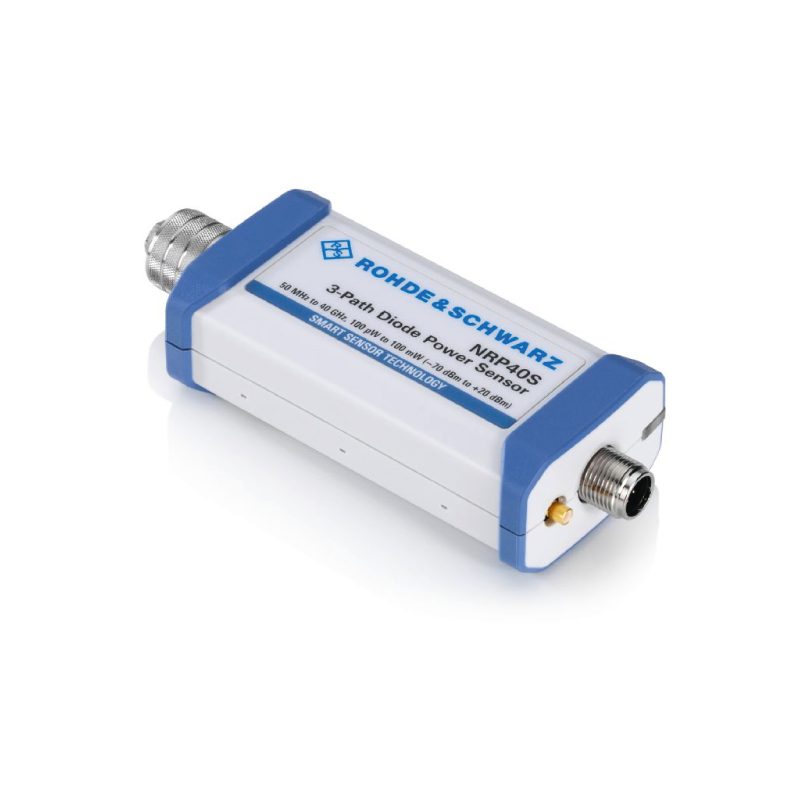

Трехканальный диодный датчик мощности R&S NRP40S; 40 ГГц

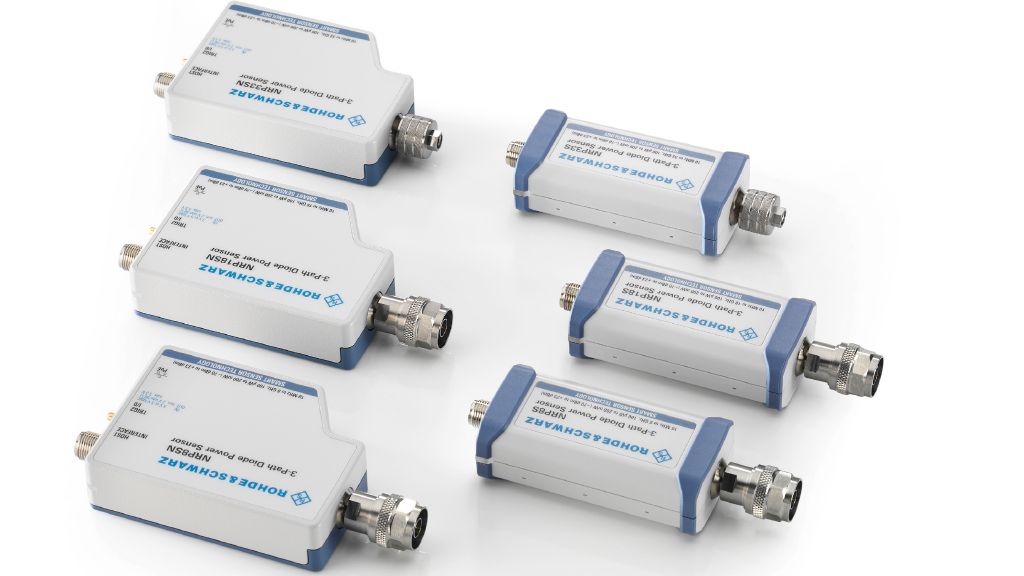

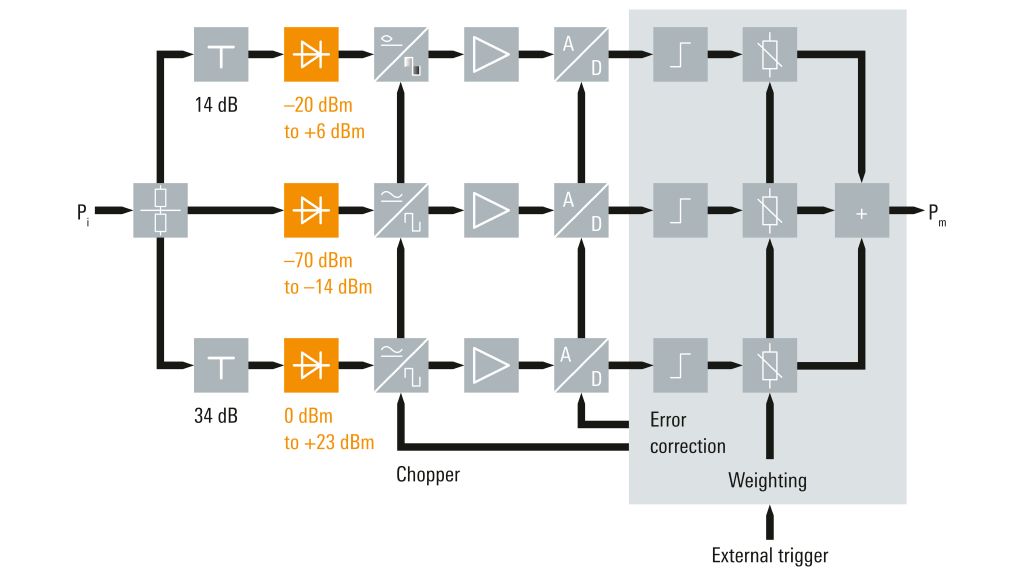

В датчиках мощности R&S NRPxxS/SN применяются три отдельных диодных канала, каждый из которых используется в оптимальном диапазоне детектора. В результате появляется возможность определять среднюю мощность с высокой точностью, не зависящей от типа модуляции. На результаты измерения существенно влияют сигналы помех или гармоники. В связи с этим датчики мощности R&S NRPxxS/SN ведут себя аналогично тепловым датчикам мощности, но работают значительно быстрее. Они обеспечивают динамический диапазон до 93 дБ с превосходным нижним ограничением измерения, составляющим –70 дБмВт.

Трехканальные диодные датчики мощности подходят для решения большого числа задач, поскольку они поддерживают режим непрерывного усреднения, режим усреднения серии импульсов, режим усреднения в пределах тайм-слота, режим усреднения в пределах строба и измерения кривых. Обладая выдающимися характеристиками и беспрецедентной скоростью и точностью измерений, эти датчики могут использоваться для точных измерений средней мощности сигналов беспроводной связи, таких как GSM и 3GPP, а также сигналов с большими полосами частот, таких как LTE, LTE-Advanced или 5G.

В датчиках мощности R&S NRPxxS(N) применяются три отдельных диодных канала, каждый из которых используется в оптимальном диапазоне детектора. Средняя мощность может определяться с высокой точностью независимо от типа модуляции. На результаты измерения существенно влияют сигналы помех или гармоники. В связи с этим датчики мощности R&S NRPxxS(N) ведут себя аналогично тепловым датчикам мощности, но работают значительно быстрее и имеют широкий динамический диапазон до 93 дБ.

Для повышения точности измерений на низких уровнях необходимо выполнить усреднение нескольких измеренных значений. При усреднении уменьшается компонент шума, но также замедляется выполнение измерения. Поэтому датчики мощности R&S NRPxxS(N) были разработаны с учетом чрезвычайно низкого уровня шума при измерениях.
Датчики мощности R&S NRPxxS(N) могут выполнять измерения до нижнего предела –70 дБмВт с самой высокой скоростью и точностью, доступными в настоящее время на рынке.

В режиме быстрого непрерывного усреднения датчики мощности R&S NRPxxS (N) могут выполнять до 100000 запускаемых измерений/с с минимальным временем повторения запуска 100 мкс без потери результатов измерений. Эта скорость измерений достигается за счет использования режима буферизации. В режиме буферизации все измеренные данные собираются внутри датчика и передаются в одном блоке на хост датчика. Датчики R&S NRPxxS(N) работают в новом быстром режиме без ограничений по времени!

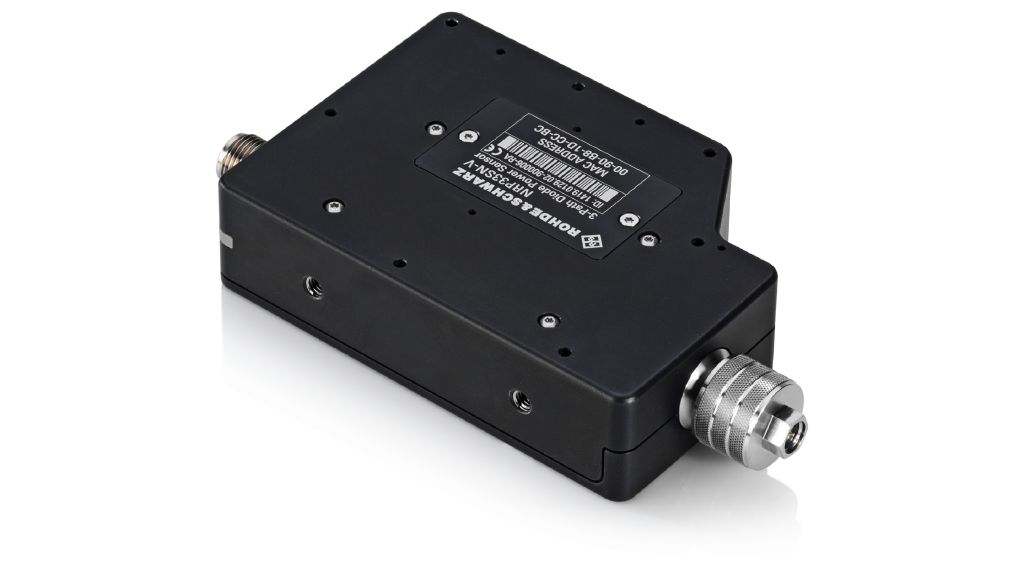

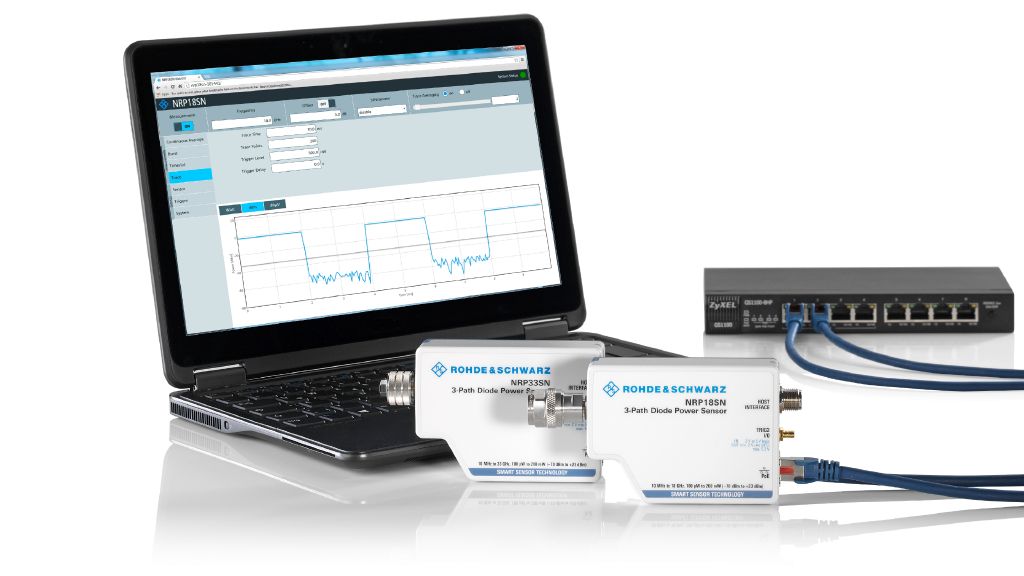

Датчик мощности R&S NRPxxSN-V, совместимый с термовакуумной камерой (TVAC), разработан для систем спутниковой связи в диапазоне частот до 67 ГГц. Все компоненты проходят дегазацию в вакуумной камере в процессе производства, поэтому утечка газов сводится к минимуму. Благодаря возможности использования локальной сети, можно легко выполнять управление и контроль датчиков мощности с помощью внешнего (по отношению к камере) оборудования, а вентиляционные отверстия в корпусе обеспечивают выравнивание давления.
