Общее описание
HY-680 SMT — высокоточный лазерный станок для производства трафаретов в технологии поверхностного монтажа (SMT). Предназначен для изготовления фотошаблонов и трафаретов с высокой точностью и повторяемостью.

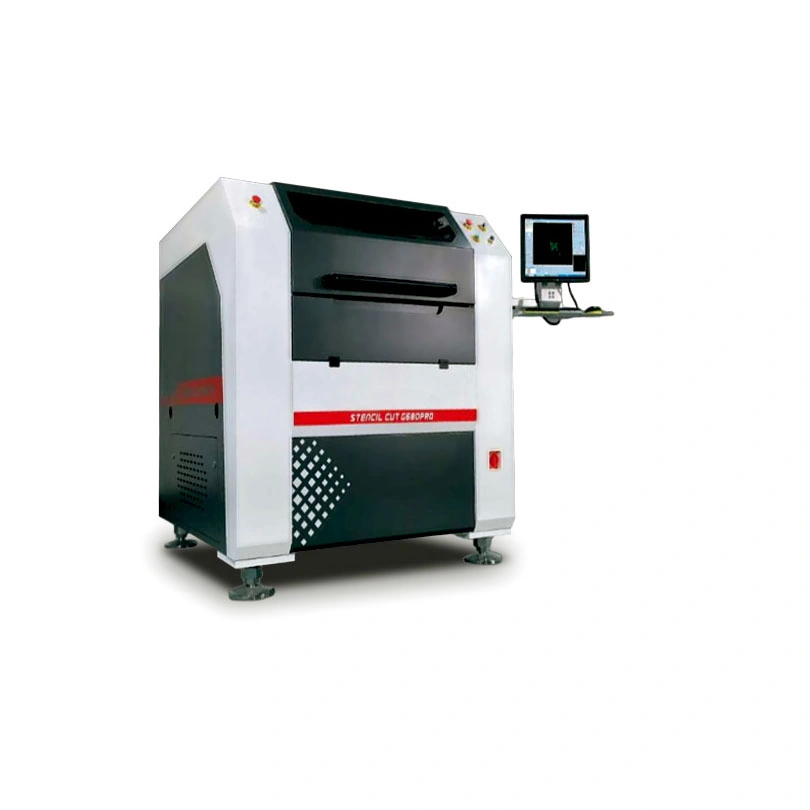

HY-680 — установка для производства трафаретов методом лазерной резки
- волоконно-оптический лазер производства IPG (Германия) обеспечивает длительный срок службы и не требует технического обслуживания;
- совместимость технологии резки в среде кислорода и сжатого воздуха;
- контроль давления подаваемого газа в режиме реального времени;
- управляющее ПО для резки с оптимизированной логикой работы и визуальным удобным интерфейсом;
- высокоточный режим обработки апертур;
- обновленный алгоритм визуального позиционирования;
- функция памяти при выключении питания, возврат к последнему состоянию режимов резки одной кнопкой;
- алгоритм компенсации погрешности позиционирования, вызванной поперечной или продольной деформацией рельса;
- алгоритм температурной компенсации для устранения ошибок, вызванных колебаниями окружающей температуры;
- алгоритм оптимизации траектории резания устраняет проблему увеличения времени резания, вызванную короткими сегментами файлов данных;
- режущая головка и система сопел для высокоточной резки трафаретов и сверления микроотверстий;
- функция автоматической фокусировки одной кнопкой;
- совместимость ПО резки с форматами данных STC / DXF / GBR / LMD;
- оригинальное ПО CircuitCAM7.5.
Скорость резки
15 000 - 30 000 апертур в час
Область резки
680 х 680 мм
Толщина резки
менее 1 мм
Точность резки
±0,005 мм
Повторяемость резки
±0,002 мм
Тип лазера
волоконно-оптический
Длина волны лазера
1075 нм
Мощность лазера
100 Вт (опционально 200/500Вт)
Управляющее ПО производителя
HYCUT
Форматы обрабатываемых данных
STC / DXF / GBR / LMD
Материал станины оборудования
мрамор
Габаритные размеры оборудования
1590 х 1400 х 1600 мм
Макс.размер сетчатой рамы
740 х 1500 х 40 мм
Макс.размер листа трафарета
760 х 600 мм
Вес оборудования
2400 кг
Электропитание
1 ф. 220В, 3 кВт
Подача газа
кислород / азот / сжатый воздух
Требуемое давление газа
6-15 бар
