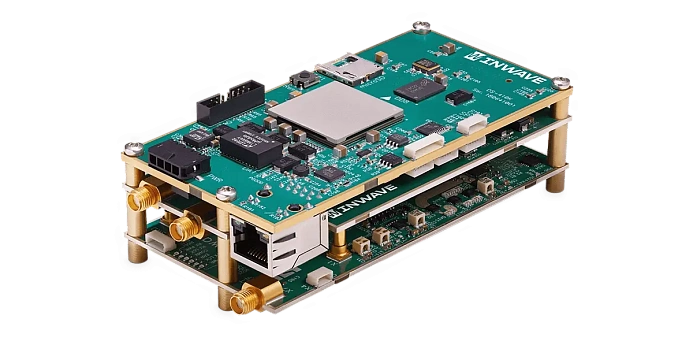

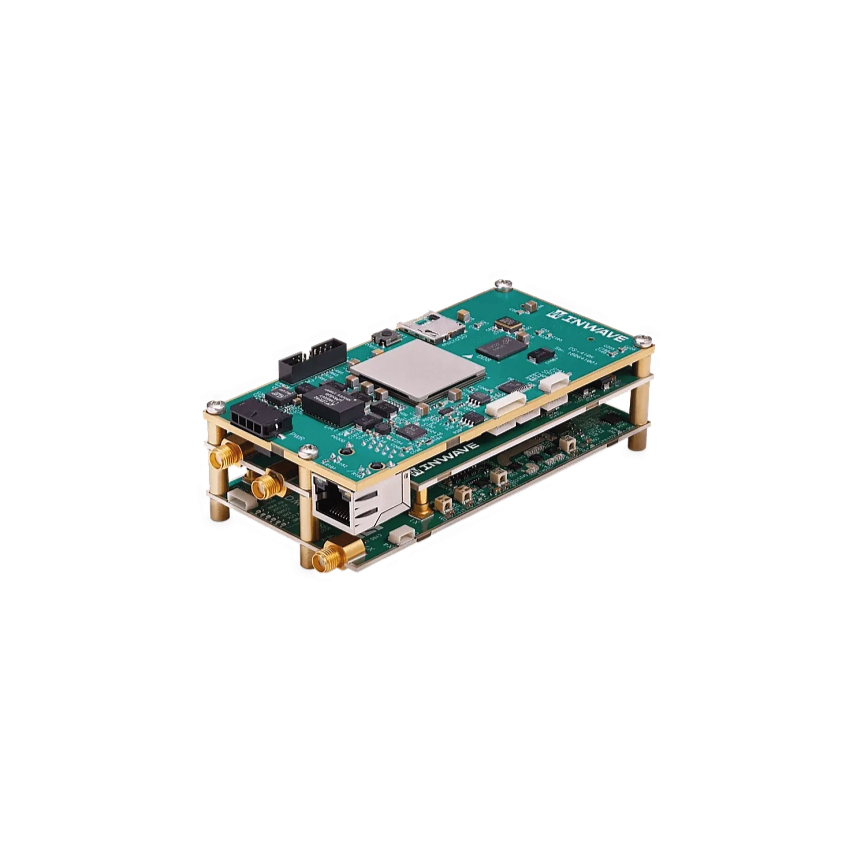

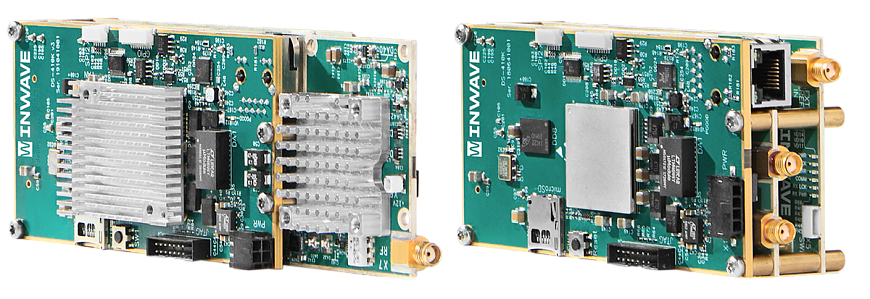

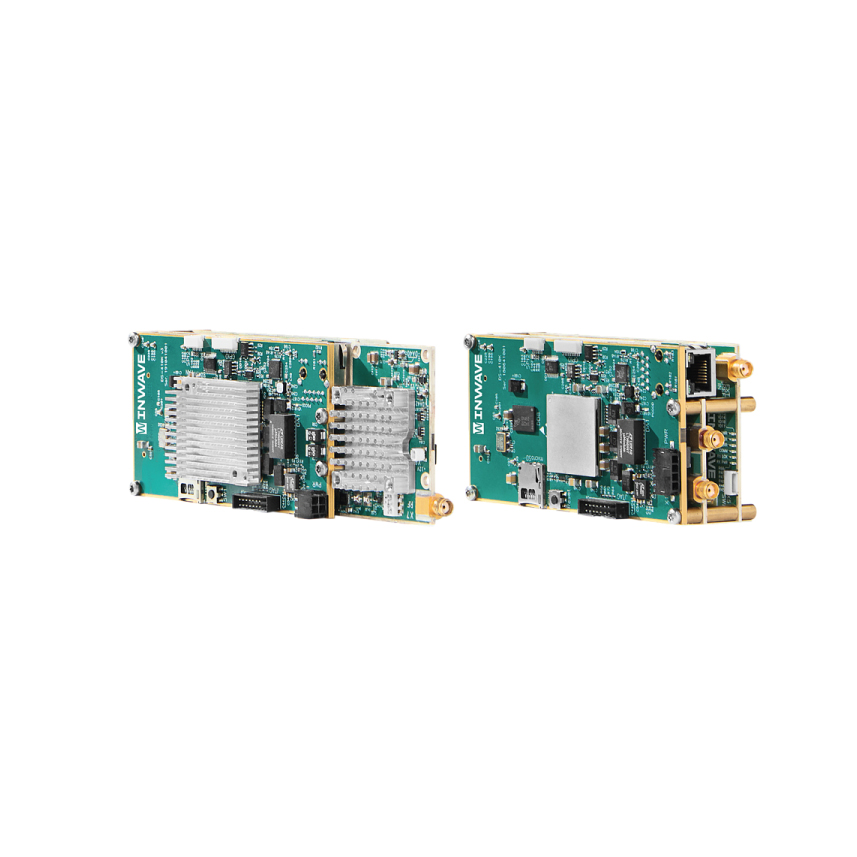

Система связи универсальная INWAVE TRX-8D; 12 ГГц

Основные характеристики:

Тип товара

Анализатор систем связи

Срок поставки

21 неделя

Производитель

INWAVE

Диапазон частот, МГц

12000

Госреестр СИ

Цена:

По запросу

Описание и характеристики
Документация

Общее описание

Универсальные широкополосные системы связи INWAVE позволяют организовать мультисервисную цифровую радиосвязь стационарных и подвижных объектов при наличии и отсутствии прямой видимости между антеннами, включая передачу данных, видео, голоса, телеметрической, управляющей и иной информации.

Преимущества

Высокая скорость передачи данных до 300 Мбит/с
Максимальная дальность связи до 500 км
Широкополосная передача (ширина полосы до 80 МГц) увеличивает надежность передачи
Связь в городских условиях, гористой и пересеченной местности при отсутствии прямой видимости
Направленная передача энергии при использовании АФАР приводит к увеличению энергетической эффективности системы
Технология когнитивного радио в реальном времени осуществляет выбор наилучших радиочастот и позволяет избежать помех
Устойчивая работа в различных условиях распространения радиоволн и погодных условиях за счет оригинальных схем адаптивной модуляции, кодирования, синхронизации

Технические характеристики

Топология сети: «точка-точка», «точка-многоточка»
Скорость передачи:
Широкополосная передача (ширина полосы до 80 МГц) увеличивает надежность передачи
Рабочее отношение сигнал/шум до минус 23 дБ
Работоспособна со всенаправленными и направленными антеннами в условиях многолучевости, замираний и быстрых вариаций канала
Направленная передача энергии при использовании АФАР приводит к увеличению энергетической эффективности системы
Повышенная надежность для мобильных объектов при использовании АФАР вместо механически поворачиваемых направленных антенн

Диапазон рабочих частот

ГГц литера 1: 0.03–2.5 литера 2: 2.0–8.5 литера 3: 8.5–12.0

Максимальная скорость передачи данных

300 Мбит/с

Дальность связи в условиях прямой видимости

500 км на скорости 10 Мбит/с; 330 км на скорости 25 Мбит/с; 240 км на скорости 50 Мбит/с

Ширина полосы

80/40/20/10/5 МГц (задается пользователем)

Типы поддерживаемых антенн

АФАР всенаправленные направленные секторные

Режим дуплекса

частотный дуплекс (FDD), временной дуплекс (TDD),

Мощность передатчика

регулируемая 0.01–0.1 Вт с модулем AFE-30 0.1–5 Вт

Шаг установки выходной мощности передатчика

Скорости передачи группового информационного потока в радиоканале

300 | 150 | 100 | 50 | 5 | 12 | 6 | 3 | 1.5 кбит/с 750 | 375 | 188 | 94 | 47 Мбит/с

Режимы регулировки скорости передачи

автоматический, ручной

Поддерживаемые режимы расширения спектра

прямое расширение помехоустойчивым кодом (DSSS) + ППРЧ (FHSS) сигнал с полосой 80 мгц перестраивается в заданных пользователем поддиапазонах методом когнитивного радио

Чувствительность приемника

-171.5 дБм/Гц

Избирательность приемника не хуже

100 дБ

Точка компрессии 1 дБ приемника по входу

минус 23 дБм

Интерфейс ввода-вывода данных

Ethernet 10/100/1000 (RJ-45) Мбит/с

Тип разъемов

СВЧ SMA, розетка

Интерфейс управления

Ethernet

Служебная связь

дуплекс 56 кбит/с

Канал управления

дуплекс 56 кбит/с

Напряжение питания

+10...+14 В, постоянный ток

Потребляемая мощность, не более

30 Вт

Масса

300 г

Габаритные размеры

126х60х35 мм

Диапазон рабочих частот

ГГц литера 1: 0.03–2.5 литера 2: 2.0–8.5 литера 3: 8.5–12.0

Максимальная скорость передачи данных

300 Мбит/с

Дальность связи в условиях прямой видимости

500 км на скорости 10 Мбит/с; 330 км на скорости 25 Мбит/с; 240 км на скорости 50 Мбит/с

Ширина полосы

80/40/20/10/5 МГц (задается пользователем)

Типы поддерживаемых антенн

АФАР всенаправленные направленные секторные

Режим дуплекса

частотный дуплекс (FDD), временной дуплекс (TDD),

Мощность передатчика

регулируемая 0.01–0.1 Вт с модулем AFE-30 0.1–5 Вт

Шаг установки выходной мощности передатчика

Скорости передачи группового информационного потока в радиоканале

300 | 150 | 100 | 50 | 5 | 12 | 6 | 3 | 1.5 кбит/с 750 | 375 | 188 | 94 | 47 Мбит/с

Режимы регулировки скорости передачи

автоматический, ручной

Поддерживаемые режимы расширения спектра

Чувствительность приемника

-171.5 дБм/Гц

Избирательность приемника не хуже

100 дБ

Точка компрессии 1 дБ приемника по входу

минус 23 дБм

Интерфейс ввода-вывода данных

Ethernet 10/100/1000 (RJ-45) Мбит/с

Тип разъемов

СВЧ SMA, розетка

Интерфейс управления

Ethernet

Служебная связь

дуплекс 56 кбит/с

Канал управления

дуплекс 56 кбит/с

Напряжение питания

+10...+14 В, постоянный ток

Потребляемая мощность, не более

30 Вт

Масса

300 г

Габаритные размеры

126х60х35 мм

Описание и характеристики
Общее описание

Универсальные широкополосные системы связи INWAVE позволяют организовать мультисервисную цифровую радиосвязь стационарных и подвижных объектов при наличии и отсутствии прямой видимости между антеннами, включая передачу данных, видео, голоса, телеметрической, управляющей и иной информации.

Преимущества

Высокая скорость передачи данных до 300 Мбит/с

Максимальная дальность связи до 500 км

Широкополосная передача (ширина полосы до 80 МГц) увеличивает надежность передачи

Связь в городских условиях, гористой и пересеченной местности при отсутствии прямой видимости

Направленная передача энергии при использовании АФАР приводит к увеличению энергетической эффективности системы

Технология когнитивного радио в реальном времени осуществляет выбор наилучших радиочастот и позволяет избежать помех

Устойчивая работа в различных условиях распространения радиоволн и погодных условиях за счет оригинальных схем адаптивной модуляции, кодирования, синхронизации

Технические характеристики

Топология сети: «точка-точка», «точка-многоточка»

Скорость передачи:

300 Мбит/с — максимальная скорость

10 Мбит/с на расстоянии 500 км

25 Мбит/с на расстоянии 330 км

50 Мбит/с на расстоянии 240 км

Широкополосная передача (ширина полосы до 80 МГц) увеличивает надежность передачи

Рабочее отношение сигнал/шум до минус 23 дБ

Работоспособна со всенаправленными и направленными антеннами в условиях многолучевости, замираний и быстрых вариаций канала

Направленная передача энергии при использовании АФАР приводит к увеличению энергетической эффективности системы

Повышенная надежность для мобильных объектов при использовании АФАР вместо механически поворачиваемых направленных антенн

Диапазон рабочих частот

ГГц литера 1: 0.03–2.5 литера 2: 2.0–8.5 литера 3: 8.5–12.0

Максимальная скорость передачи данных

300 Мбит/с

Дальность связи в условиях прямой видимости

500 км на скорости 10 Мбит/с; 330 км на скорости 25 Мбит/с; 240 км на скорости 50 Мбит/с

Ширина полосы

80/40/20/10/5 МГц (задается пользователем)

Типы поддерживаемых антенн

АФАР всенаправленные направленные секторные

Режим дуплекса

частотный дуплекс (FDD), временной дуплекс (TDD),

Мощность передатчика

регулируемая 0.01–0.1 Вт с модулем AFE-30 0.1–5 Вт

Шаг установки выходной мощности передатчика

1 дБ

Скорости передачи группового информационного потока в радиоканале

300 | 150 | 100 | 50 | 5 | 12 | 6 | 3 | 1.5 кбит/с 750 | 375 | 188 | 94 | 47 Мбит/с

Режимы регулировки скорости передачи

автоматический, ручной

Поддерживаемые режимы расширения спектра

прямое расширение помехоустойчивым кодом (DSSS) + ППРЧ (FHSS) сигнал с полосой 80 мгц перестраивается в заданных пользователем поддиапазонах методом когнитивного радио

Чувствительность приемника

-171.5 дБм/Гц

Избирательность приемника не хуже

100 дБ

Точка компрессии 1 дБ приемника по входу

минус 23 дБм

Интерфейс ввода-вывода данных

Ethernet 10/100/1000 (RJ-45) Мбит/с

Тип разъемов

СВЧ SMA, розетка

Интерфейс управления

Ethernet

Служебная связь

дуплекс 56 кбит/с

Канал управления

дуплекс 56 кбит/с

Напряжение питания

+10...+14 В, постоянный ток

Потребляемая мощность, не более

30 Вт

Масса

300 г

Габаритные размеры

126х60х35 мм
Документация

TRX-8D
Технические характеристики

Диапазон рабочих частот

ГГц литера 1: 0.03–2.5 литера 2: 2.0–8.5 литера 3: 8.5–12.0

Максимальная скорость передачи данных

300 Мбит/с

Дальность связи в условиях прямой видимости

500 км на скорости 10 Мбит/с; 330 км на скорости 25 Мбит/с; 240 км на скорости 50 Мбит/с

Ширина полосы

80/40/20/10/5 МГц (задается пользователем)

Типы поддерживаемых антенн

АФАР всенаправленные направленные секторные

Режим дуплекса

частотный дуплекс (FDD), временной дуплекс (TDD),

Мощность передатчика

регулируемая 0.01–0.1 Вт с модулем AFE-30 0.1–5 Вт

Шаг установки выходной мощности передатчика

1 дБ

Скорости передачи группового информационного потока в радиоканале

300 | 150 | 100 | 50 | 5 | 12 | 6 | 3 | 1.5 кбит/с 750 | 375 | 188 | 94 | 47 Мбит/с

Режимы регулировки скорости передачи

автоматический, ручной

Поддерживаемые режимы расширения спектра

прямое расширение помехоустойчивым кодом (DSSS) + ППРЧ (FHSS) сигнал с полосой 80 мгц перестраивается в заданных пользователем поддиапазонах методом когнитивного радио

Чувствительность приемника

-171.5 дБм/Гц

Избирательность приемника не хуже

100 дБ

Точка компрессии 1 дБ приемника по входу

минус 23 дБм

Интерфейс ввода-вывода данных

Ethernet 10/100/1000 (RJ-45) Мбит/с

Тип разъемов

СВЧ SMA, розетка

Интерфейс управления

Ethernet

Служебная связь

дуплекс 56 кбит/с

Канал управления

дуплекс 56 кбит/с

Напряжение питания

+10...+14 В, постоянный ток

Потребляемая мощность, не более

30 Вт

Масса

300 г

Габаритные размеры

126х60х35 мм
