Общее описание

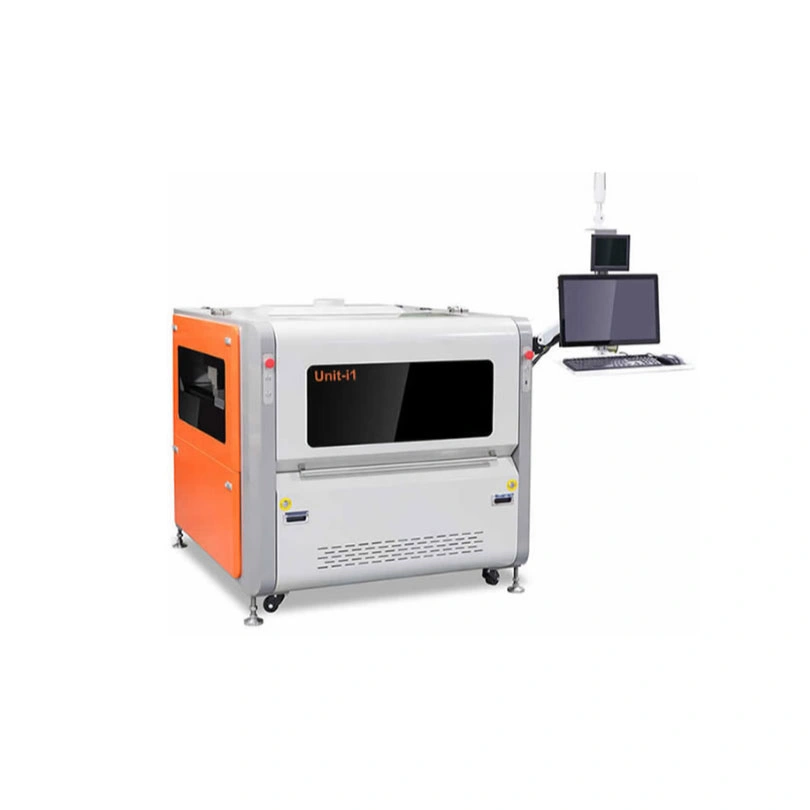

Unit-i1 — компактная система селективной пайки, предназначенная для автоматизированного монтажа компонентов на печатные платы.
Особенности
- Флюсовальная система: капельный флюатор с соплом 3–12 мм
- Предварительный нагрев: ИК-нагрев снизу
- Ванна припоя: ёмкость 15 кг, температура до 350°C
- Объём флюса: 1 литр
- Потребление азота: 1,5 м³/ч (чистота >99,99%)
- Операционная система: Windows 10 (английская версия)
- Привод: сервомоторы с шарико-винтовыми парами
- Движение стола: X/Y оси
- Движение флюатора и ванны: Z ось
Функциональные возможности
- Калибровка высоты волны припоя
- Мониторинг процесса пайки в реальном времени
- Опциональная функция AOI контроля
- Автоматическая система управления параметрами
- Точное позиционирование компонентов
Преимущества системы
- Компактные размеры при высокой функциональности
- Полная автоматизация процесса пайки
- Высокая точность позиционирования
- Возможность работы с различными типами плат
- Простота обслуживания и настройки
Размеры плат
от 50×50 до 350×450 мм
Максимальная нагрузка
5 кг
Зазор сверху
70 мм
Зазор снизу
30 мм
Габариты машины
1386×1917×1418 мм
Вес
500 кг
Мощность
4–6,5 кВт
Питание
однофазное 220В
Расход воздуха
3–5 бар
Вытяжка
200 м³/ч
