Общее описание

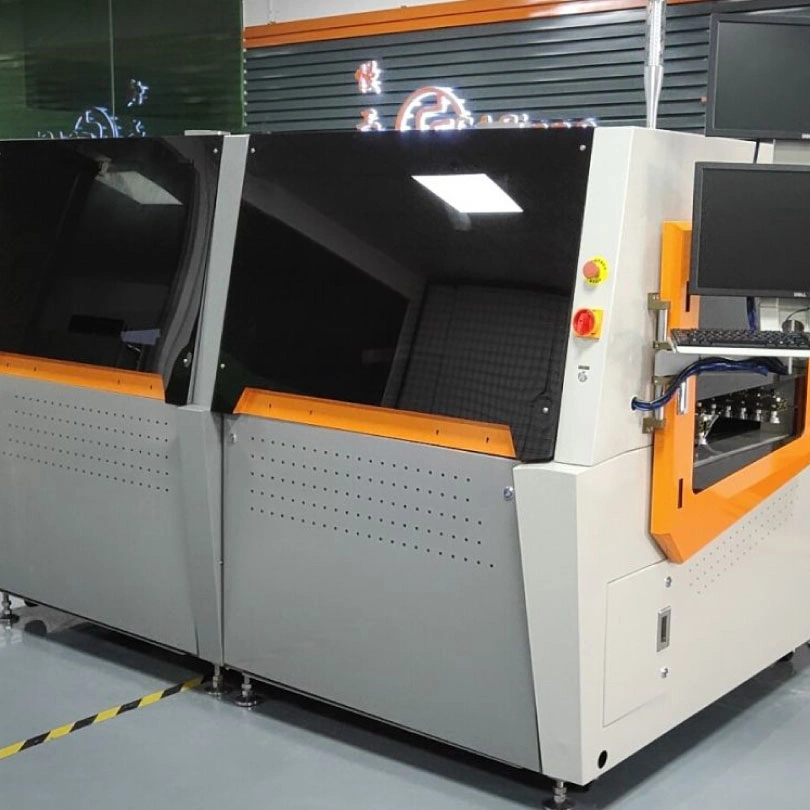

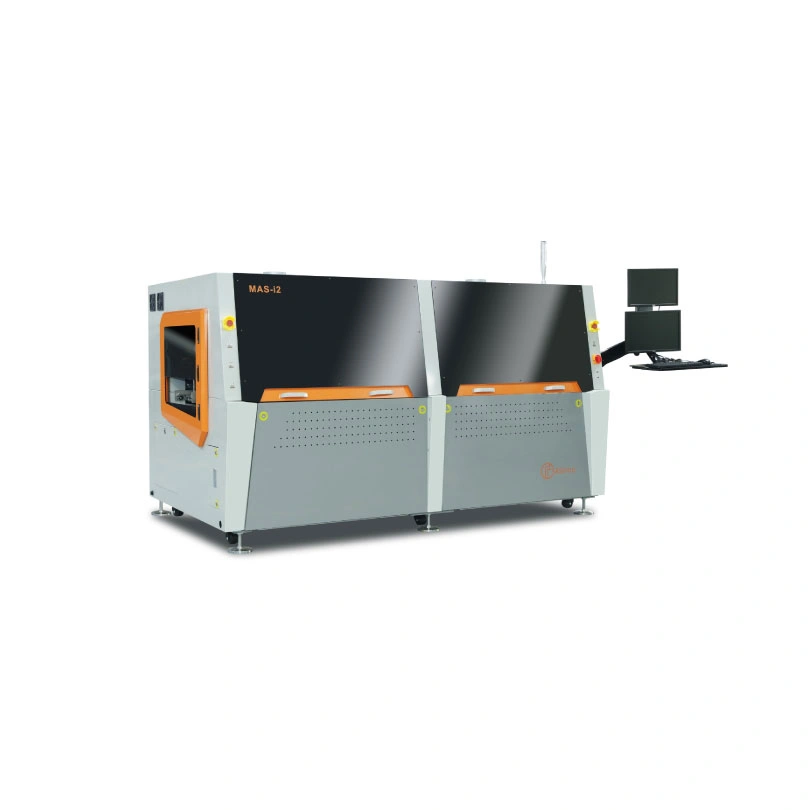

Линейная система селективной пайки с двойным модулем флюсования и двумя независимыми модулями пайки. Система оборудована 3-х секционным конвейером, что позволяет одновременно выполнять обработку 3-х плат (флюсование, предварительный нагрев и пайка).
Отличительные особенности
- Конвейерное исполнение. Может работать как в составе линии так и отдельно.
- Роликовый конвейер.
- Три цикла работы: флюсование, преднагрев, селективная пайка. — Прецизионный каплеструйный флюсователь.
- Модуль предварительного нагрева снизу и сверху.

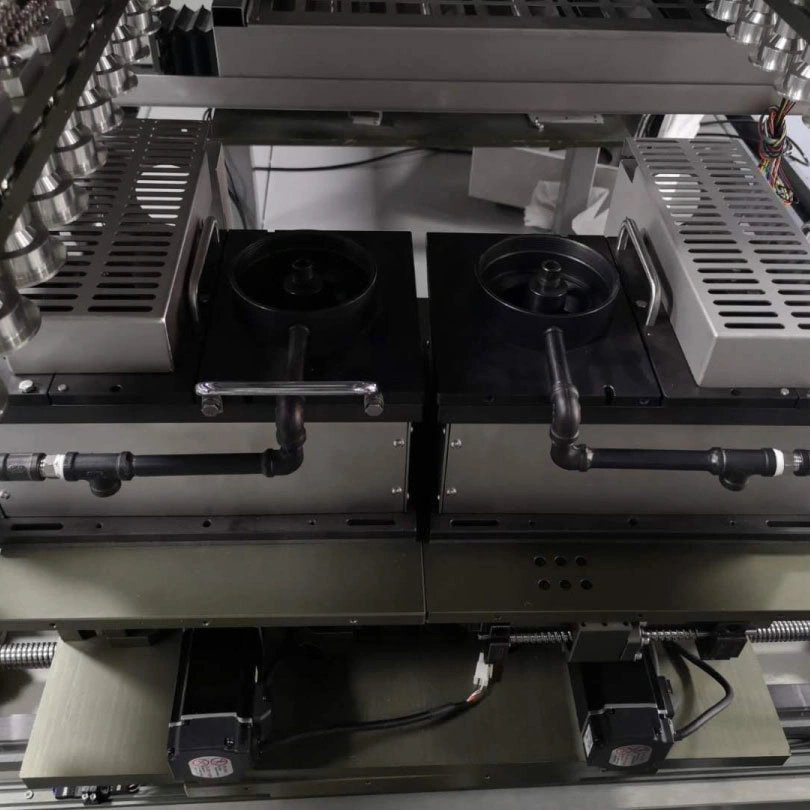

- Две паяльные ванны с помпой и насадкой с независимым перемещением по осям X, Y, Z.
- Материал ванны для припоя – титан.
- Система контроля высоты волны припоя.
- Система контроля уровня припоя.
- Камера для наблюдения за процессом пайки.
- Комплект паяльных насадок.
- Совместимость с бессвинцовой технологией.
Количество рабочих модулей (всего)
4
Модуль флюсования
1 (двойной)
Модуль преднагрева
1
Модуль пайки (независимая ось Z)
2
Мощность (рабочая/максимальная)
6 кВт / 20 кВт
Габариты системы (ДхШхВ)
2700х1725х1645 мм
Подъем крышек оборудования
приводной (пневматика)
Вес системы 1500 кг
