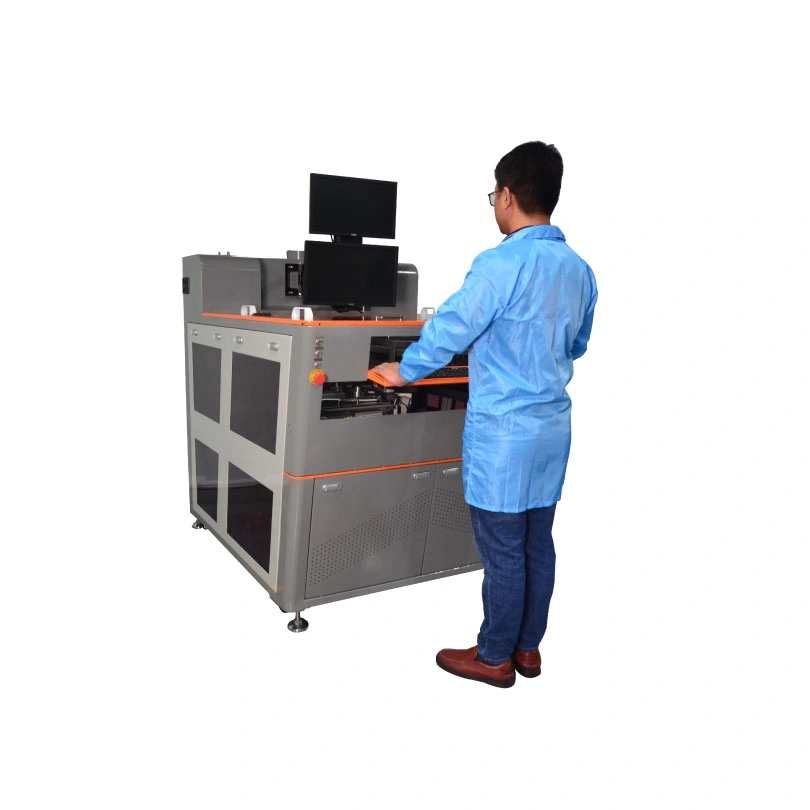

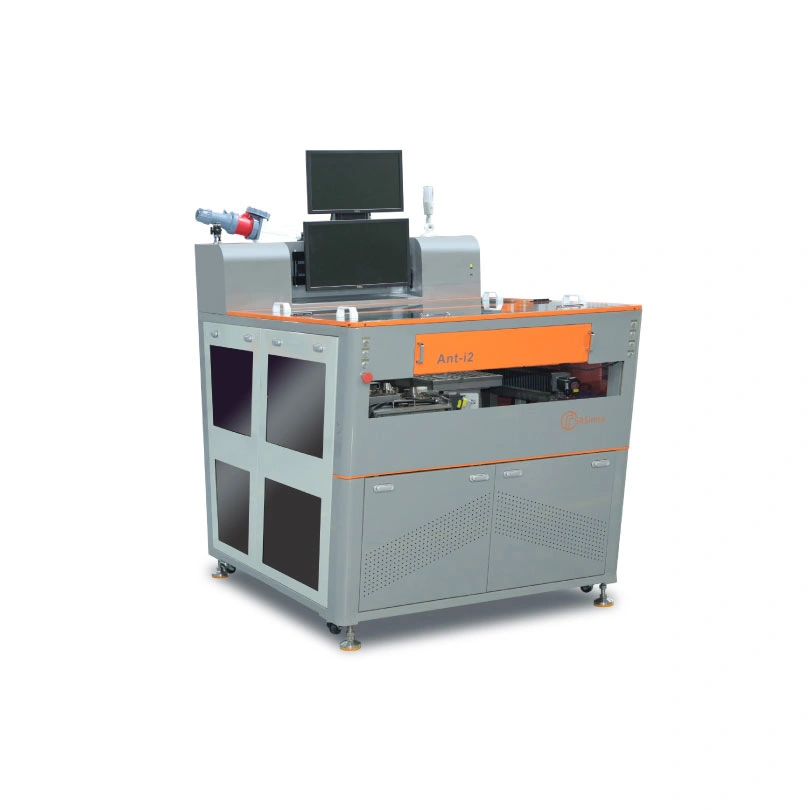

Общее описание
Бюджетная автономная система для качественной селективной пайки выводных компонентов на мелкосерийном производстве.
В одной системе совмещены все технологические процессы: селективное распыление флюса, предварительный нагрев и селективная пайка. Флюсующая форсунка располагается рядом с ванной припоя.
Паяльная ванна и флюсователь в данной машине неподвижны. Скорость перемещения платы над ванной настраивается в зависимости от требований процесса.
Принцип работы установки
- Плата последовательно перемещается по операциям (флюсование, преднагрев, пайка)
- Плата поступает в зону флюсования, останавливается
- Флюсование заданных по программе точек пайки

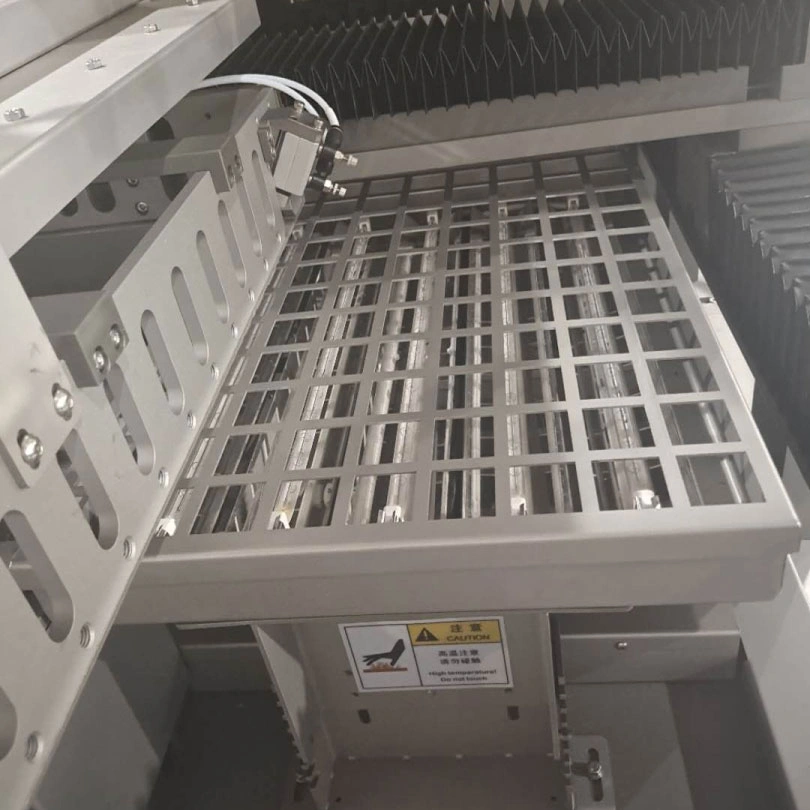

- Плата поступает в зону преднагрева, останавливается
- Включаются зона ИК-преднагрева
- Плата поступает в зону пайки, останавливается
- Пайка заданных по программе точек пайки
- Плата выходит из машины
Количество рабочих модулей (всего)
5 шт
Модуль флюсования
2 шт
Модуль преднагрева
1 шт
Модуль пайки
2 шт
Основные параметры
Мощность (рабочая/максимальная)
7 кВт / 13 кВт
Размеры ПП при использовании 1 сопла
50х50 - 350х408 мм
Размеры ПП при использовании 2 сопел
50х50 - 175х205 мм
Зазор над ПП
70 мм
Зазор под ПП
40 мм
Максимальная нагрузка
5 кг
Габариты оборудования
1640х1260х1895 мм
Масса оборудования
550 кг
