Общее описание

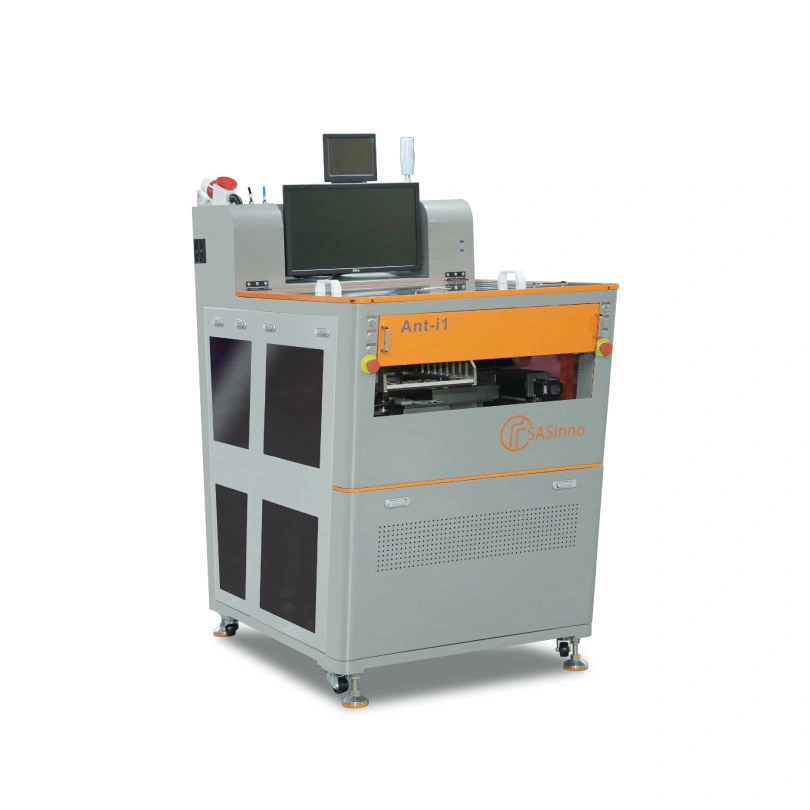

Установка предназначена для селективной пайки THT-компонентов мини-волной припоя в условиях мелкосерийного или опытного производства.
Ant-i1 имеет модуль флюсования, модуль предварительного нагрева и модуль пайки.
Загрузка печатной платы осуществляется оператором вручную. Плата фиксируется в универсальной паллете, устанавливается в портальный манипулятор, который последовательно перемещает печатную плату по операциям в соответствии с заданной программой.
Программирование установки осуществляется методом обучения с указанием точек флюсования и пайки по сканированному изображению печатной платы или по загруженным GERBER-данным.

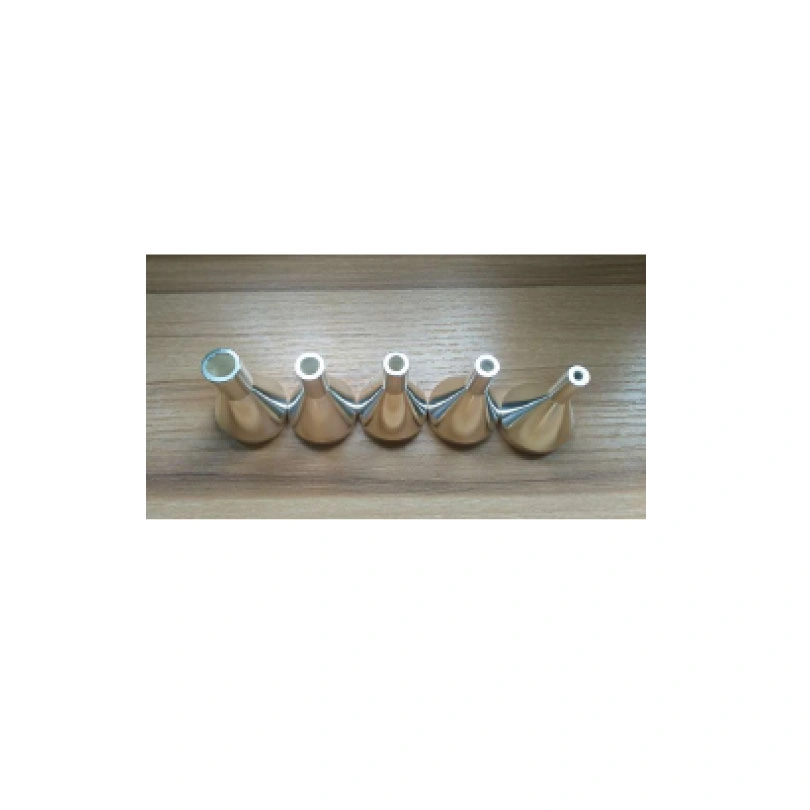

Модель Ant-i1может работать, как со смачиваемыми, так и с несмачиваемыми паяльными насадками.
Принцип работы установки
- Плата последовательно перемещается по операциям (флюсование, преднагрев, пайка)
- Плата поступает в зону флюсования, останавливается
- Флюсование заданных по программе точек пайки
- Плата поступает в зону преднагрева, останавливается
- Включаются зона ИК-преднагрева
- Плата поступает в зону пайки, останавливается
- Пайка заданных по программе точек пайки
- Плата выходит из машины

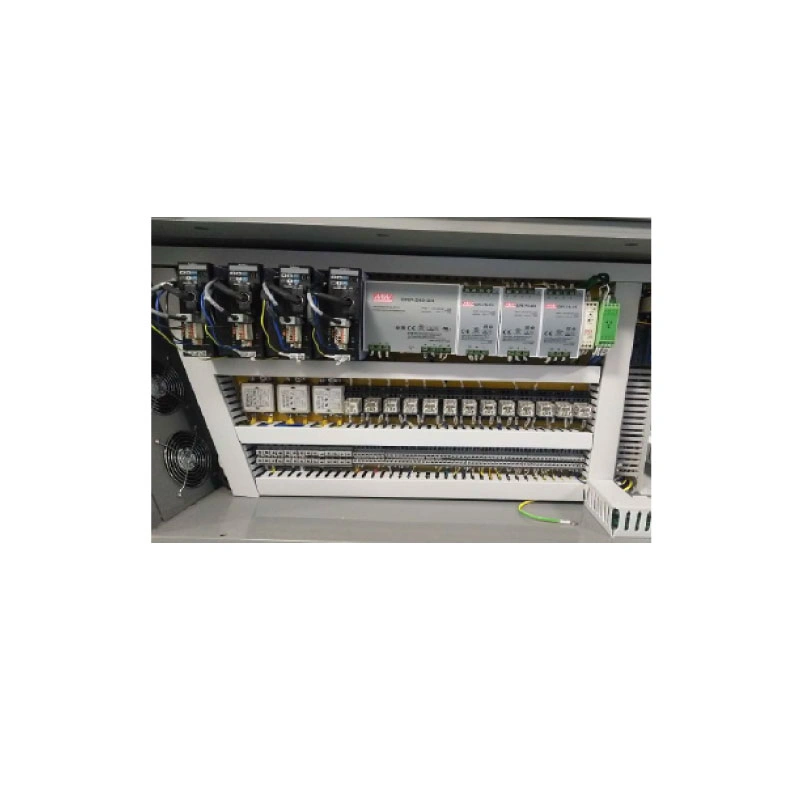

Количество рабочих модулей (всего)
3 шт
Модуль флюсования
1 шт
Модуль преднагрева
1 шт
Модуль пайки
1 шт
Мощность (рабочая/максимальная)
4 кВт/6,5 кВт
Габариты ПП
50х50 - 350х260 мм
Габариты системы (ДхШхВ)
990х1308х1714 мм
Вес системы
400 кг
