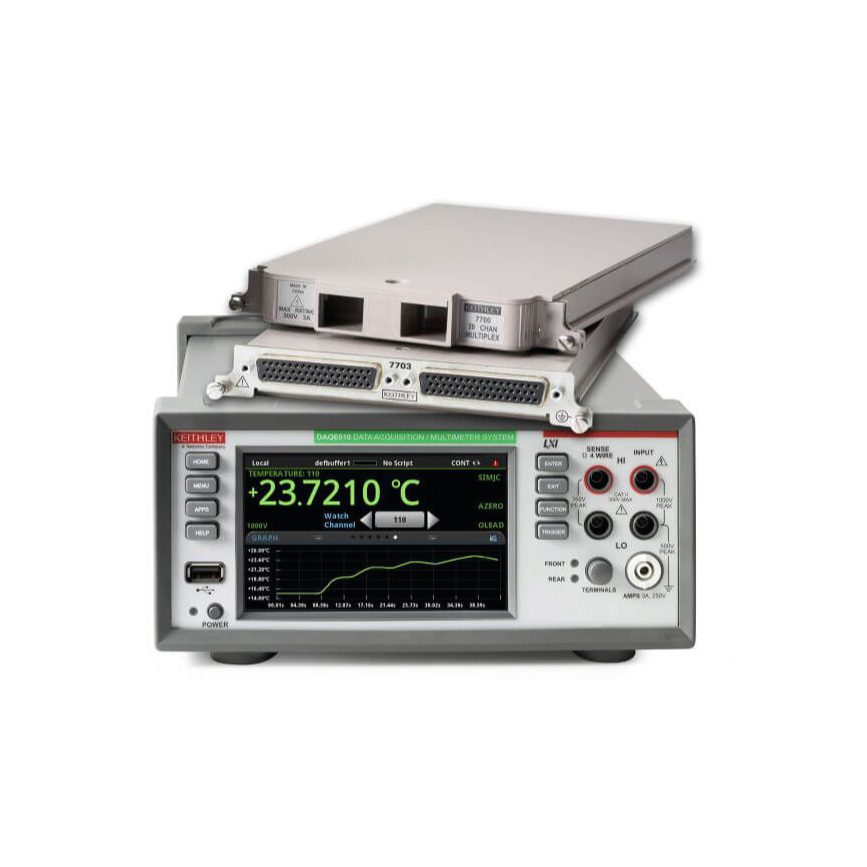

Система сбора и регистрации данных с мультиметром DAQ6510; 6,5 разряда, 3А, 1000 В

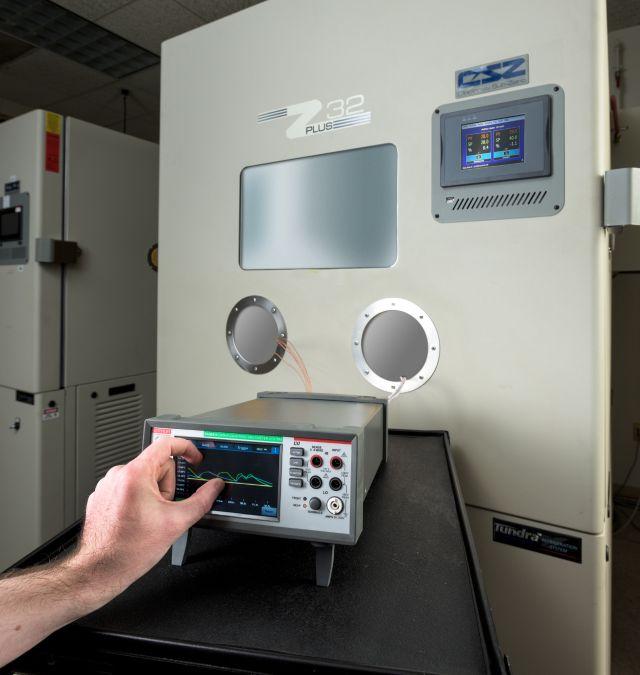

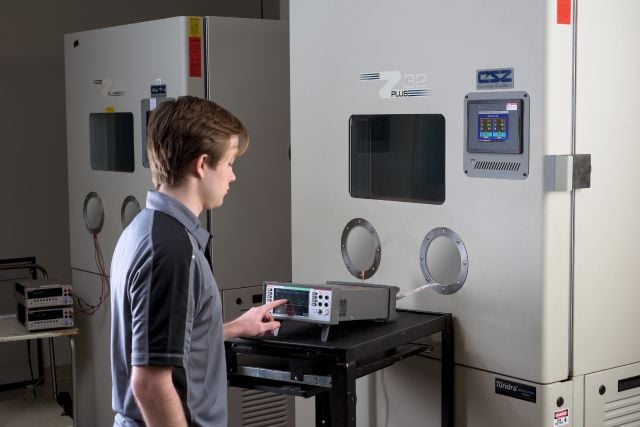

Система DAQ6510 — многофункциональная измерительная предназначенная для измерений и оцифровки электрических параметров испытуемых устройств, контроля температурных режимов технологических процессов, управления работой производственного оборудования, а так же для непрерывного мониторинга со сбором и регистрацией данных.

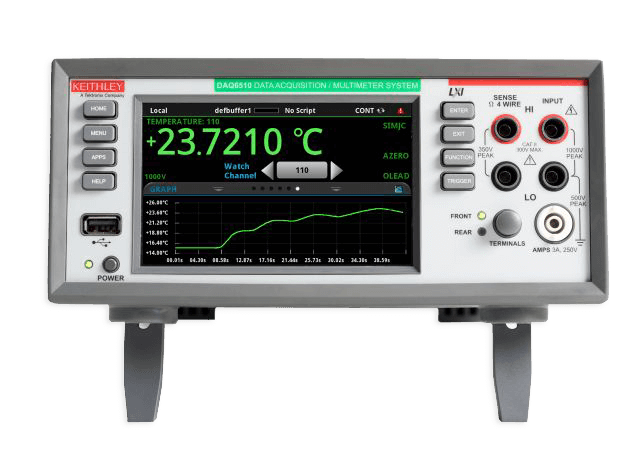

DAQ6510 имеет сенсорный интерфейс пользователя, обеспечивающий более быструю настройку измерений, мониторинг состояния тестирования в режиме реального времени и подробный анализ данных на экране прибора. Применение многоцелевой измерительной системы со сбором и регистрацией данных Keithley DAQ6510 позволяет оперативно контролировать режимы работы производственного оборудования в соответствии с технологией и нормировать рабочие режимы, а также, в результате, объективно определять причины появления брака в процессе производства конструкций и устройств на ранней стадии.

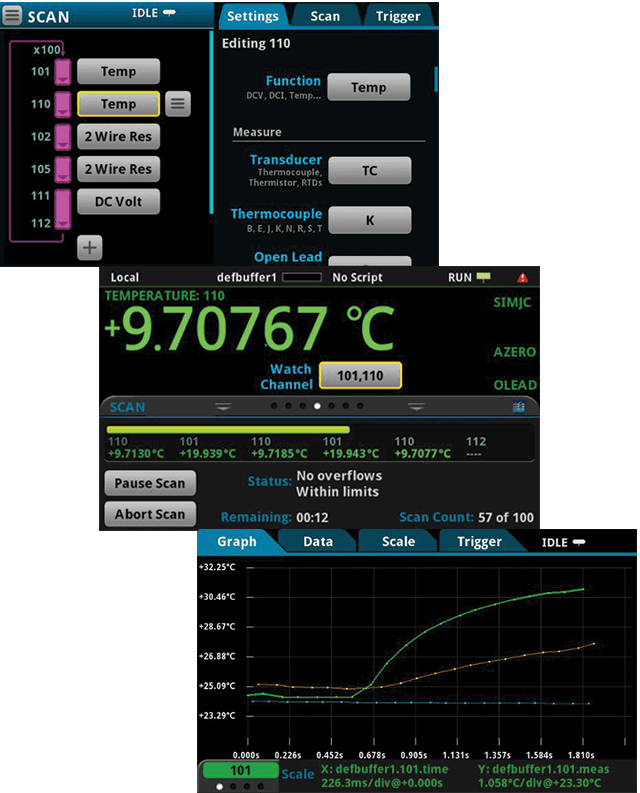

При помощи прибора можно быстро и просто настраивать и выполнять тестирование, не затрачивая время и усилия на написание тестовых программ. Интуитивно понятный сенсорный дисплей системы сбора и регистрации данных с мультиметром DAQ6510 обеспечивает простую настройку конфигурации, визуальную интуитивную настройку тестирования, визуализацию состояния сканирования в режиме реального времени для обнаружения проблем на ранней стадии и предотвращения потерь времени при тестировании, а также простой анализ полученных данных.

• Настройка: настройка многоканального сканирования и широкого спектра функций измерения осуществляется при помощи одного меню конфигурации измерений и сканирования.
• Запуск и мониторинг: отображение процесса сканирования во время тестирования для немедленного обнаружения результатов измерений, выходящих за пределы заданных диапазонов и превышающих пороговые значения.
• Анализ: отображение и анализ результатов при помощи графиков и статистики. Функция масштабирования на сенсорном экране позволяет более подробно изучить полученные результаты. Используя курсоры, можно рассчитать статистические значения для сегментов данных.

В систему DAQ6510, имеющую разрешение 6½ разрядов, встроено 15 функций измерения. Встроенный в прибор АЦП позволяет измерять слабые токи, малые сопротивления, температуру, а также регистрировать нестационарные сигналы.

• Напряжение: от 100 нВ до 1000 В с базовой точностью 0,0025 % для постоянного напряжения
• Ток: от 10 пА до 3 А
• Сопротивление: от 1 мкОм до 120 МОм
• Ёмкость: от 0,1 пФ до 100 мкФ
• Температуру можно измерять в диапазоне от –200 до +1820 °C при помощи термопар, термометров сопротивления и термисторов
• 1 Мвыб/с, 16-битный АЦП и возможность сохранять до 7 млн показаний
• Для систем тестирования предлагаются дополнительные опции, реализованные в виде 12 подключаемых модулей и увеличивающие число каналов до 80

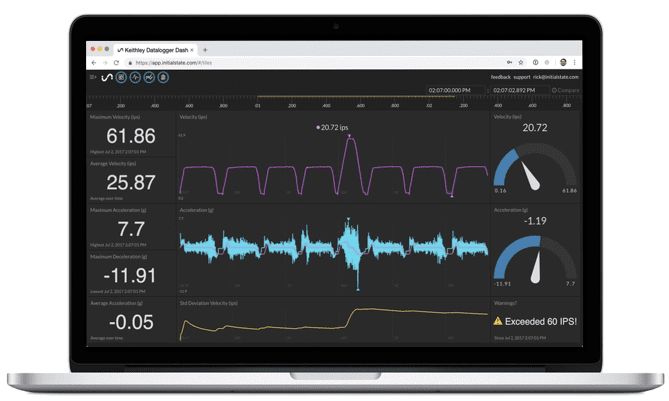

Данные, полученные системой DAQ6510, можно непрерывно передавать в хранилище и создавать панели IoT Dashboard в режиме реального времени, а также графические представления данных с обеспечением доступа с любой точки.

• Мониторинг и регистрация потоков данных, получаемых непосредственно с DAQ6510, в режиме реального времени с любой точки без необходимости использования промежуточного ПК.
• Получение оповещений по электронной почте и текстовых уведомлений при наступлении событий запуска, включающих предельные значения при измерении и другие математические условия.
• Доступ, визуализация, архивирование, обмен, преобразование и анализ текущих и накопленных ранее данных с любой точки без необходимости использования системы DAQ6510.
• Создание панелей для обеспечения унификации, повторяемости, а также удобства просмотра.
• Наложение, замедление по времени и сравнение наборов данных при выполнении тестов

Система позволяет получить максимальное количество данных при минимальных затратах времени. Она значительно сокращает продолжительность измерений, время переключения каналов и увеличивает число сканируемых каналов.

• Длительность сигналов для измерений не короче, чем 0,0005 периода сигнала сети питания или 8,3 мкс (10 мкс) для сети с частотой 60 Гц (50 Гц).
• Скорость сканирования при помощи твердотельного подключаемого модуля мультиплексора составляет до 800 каналов в секунду.
• Прибор может сканировать до 80 каналов с 2-полюсной коммутацией, обеспечивая тестирование статистически значимого количества тестируемых устройств за один цикл.

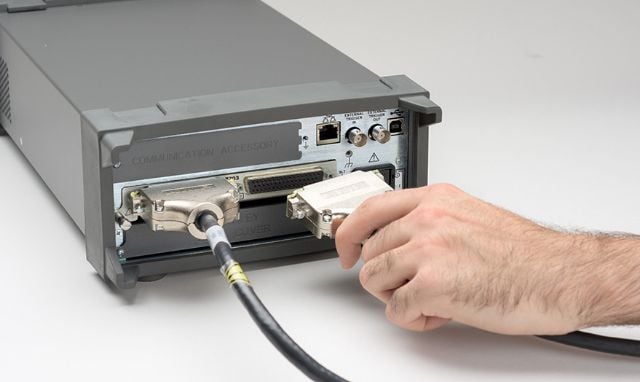

Система DAQ6510 повышает эффективность работ ещё до начала тестирования за счёт того, что многие дополнительные модули подключаются на массу через разъём D-sub. Это сводит к минимуму время простоя при замене подключаемых модулей во время обслуживания системы или при настройке новой системы тестирования.

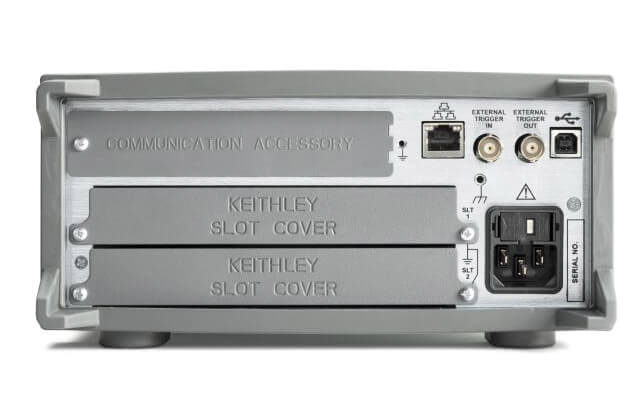

Стандартные интерфейсы LAN, LXI и USB обеспечивают быструю интеграцию в систему тестирования. Интерфейсы GPIB и RS-232 (опции), которые можно установить на месте эксплуатации прибора, включают шесть цифровых портов ввода-вывода для непосредственной синхронизации и связи между приборами. Система DAQ6510 может работать с любым интерфейсом ПК, выбранным пользователем.

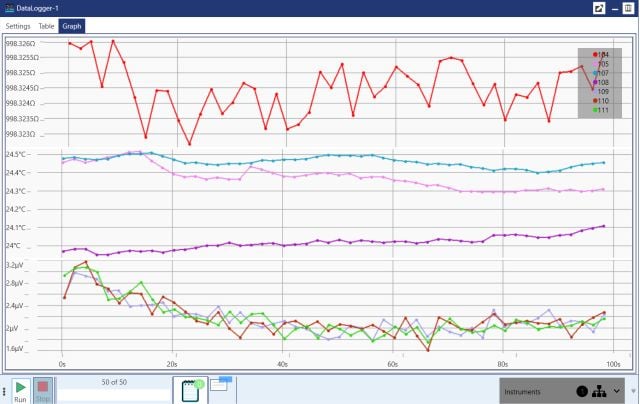

При помощи ПО для управления прибором KickStart можно быстро запрограммировать на ПК сбор данных при тестировании. ПО не требует дополнительного программирования — нужно только вести настройки тестирования, пользуясь экранными меню. Результаты отображаются в табличном или графическом виде.
