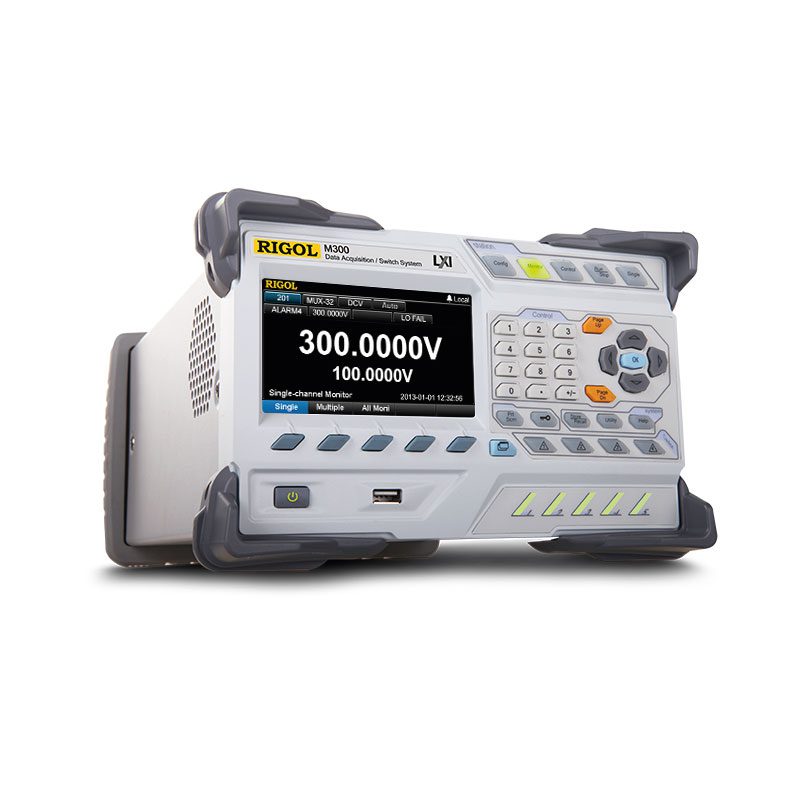

M302 — система сбора данных/коммутации с модульной структурой и представляет собой комбинацию многофункционального прецизионного мультиметра и многоканального коммутатора. Мультиметр позволяет проводить измерения напряжения и силы постоянного и переменного тока, электрического сопротивления, а коммутатор – переключать каналы и регистрировать измерительные сигналы. В стандартный комплект поставки M302 входит 20-канальный мультиплексор MC3120 и распределительный модуль M3TB20 (для MC3120).
Система Rigol M302 предоставляет универсальные решения для приложений с несколькими сигналами, которые должны быть проверены при тестировании производительности продукта на этапе исследований и разработок, а также производить автоматическое тестирование во время производственного процесса.

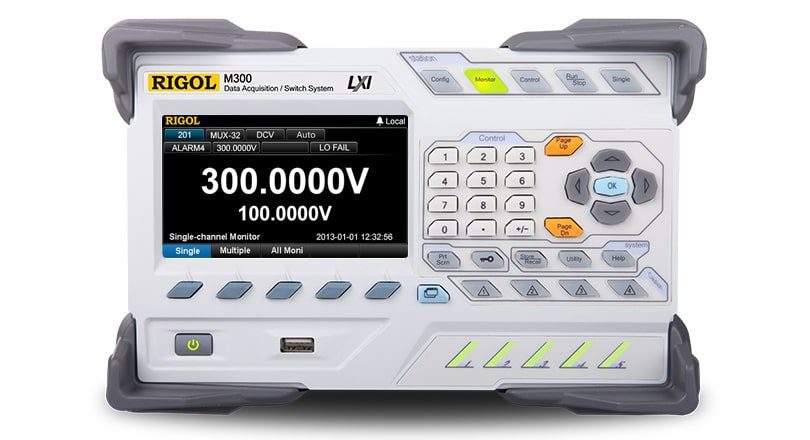

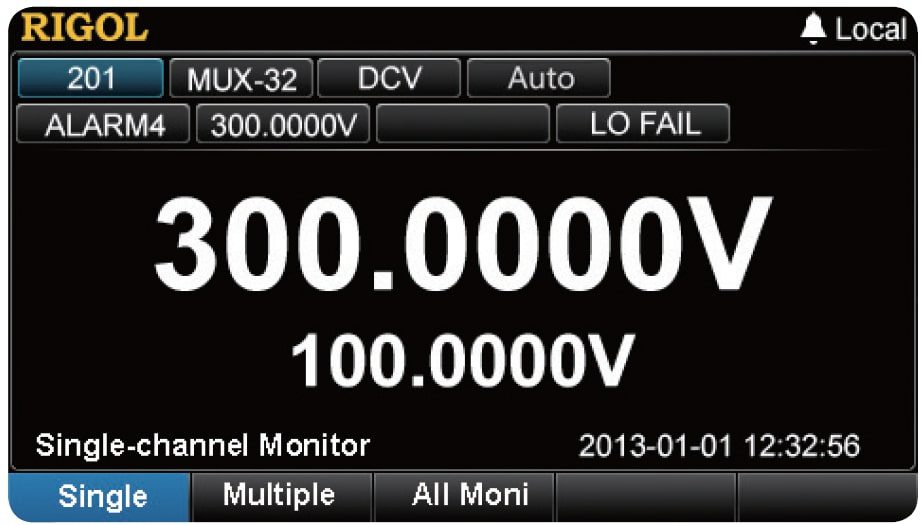

Прибор легко транспортируется и подключается, не требует сложной предварительной настройки. Выполнен в в виде моноблока для настольного размещения (вес 5,7 кг) с цветным 4,3″ дисплеем. M301 предназначена для измерений различных электрических параметров электронных компонентов и устройств в лабораторных, сервисных и учебных целях. Прекрасно подойдет для научно – исследовательской деятельности, испытаний в рамках производственной линии, контроля качества.
Функция измерения системы сбора данных дополняется 6,5-разрядным модулем мультиметра, который поддерживает функции измерения DCV, DCI, ACV, ACI, 2wr, 4wr, цикла, частоты, температуры (термопара, термистор и RTD) и любой датчик.

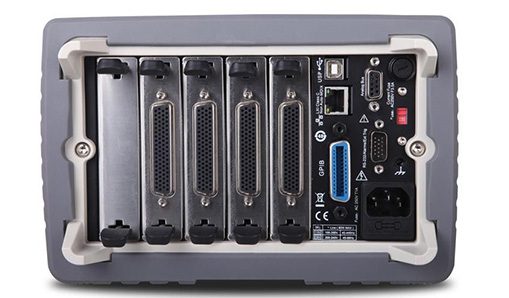

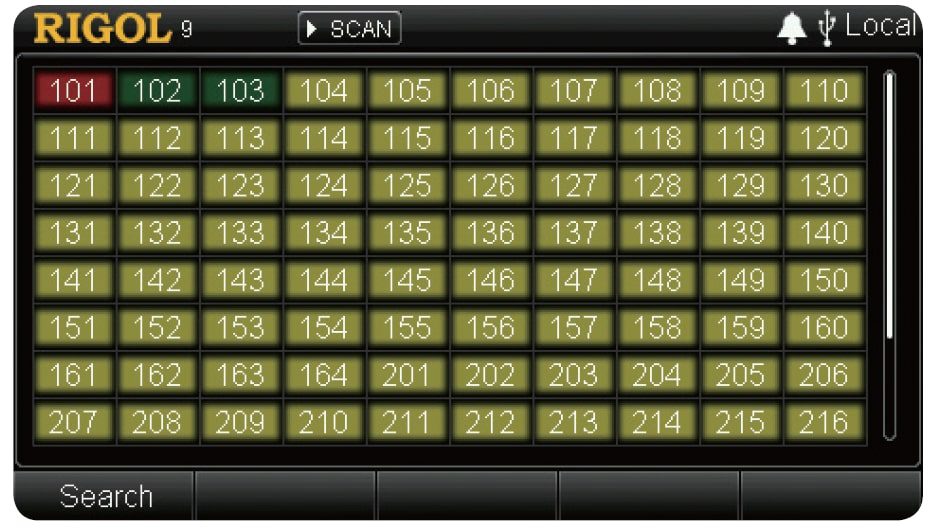

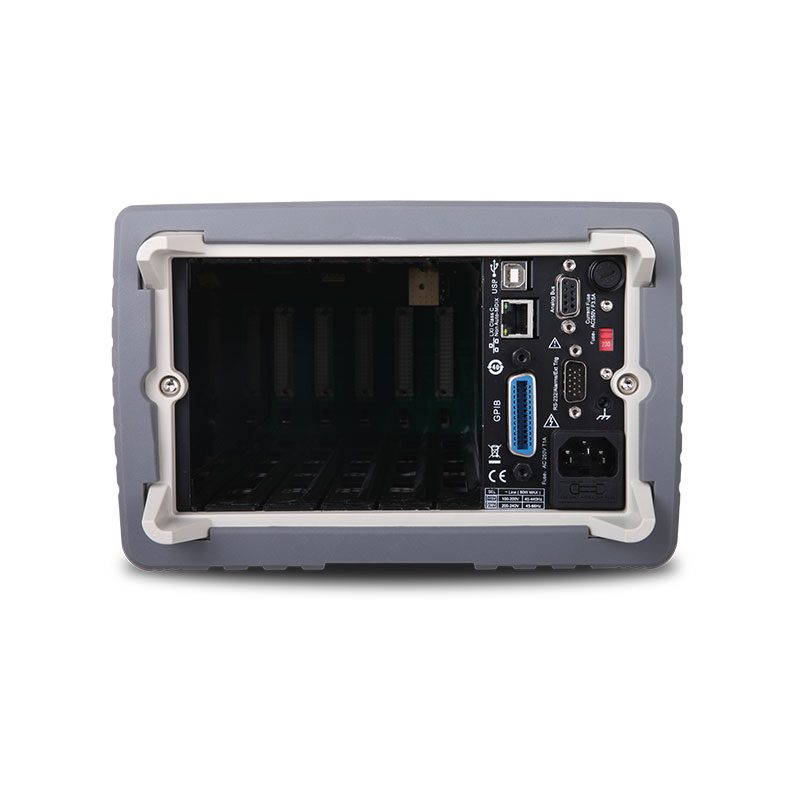

Хост M300 имеет пять слотов модуля, один слот обычно используется для измерительной платы DMM, а остальные четыре используются для измерительного канала в соответствии с выбранным модулем, слот может иметь до 64 измерительных каналов, хост может иметь 256 измерительных каналов.

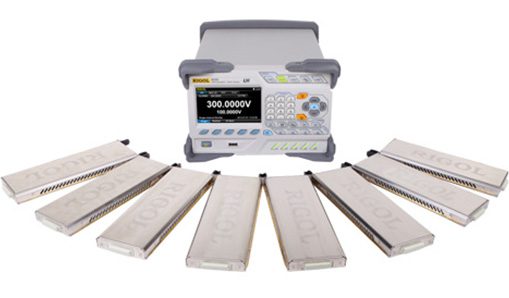

Поддержка до 8 видов модульных плат, включая различные мультиплексоры, мультиметр, матричный, силовой и многофункциональный коммутаторы.
Интерфейсы связи USB host / device, GPIB, LAN (lxi-c) и RS232 предоставляются в стандартной комплектации.

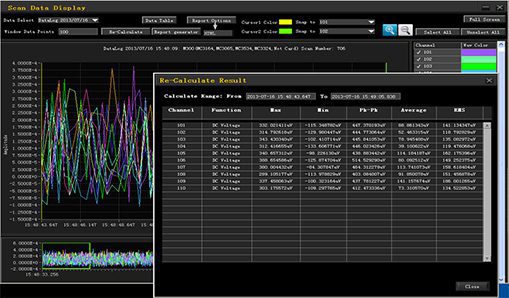

Программное обеспечение Ultraacquire может контролировать до пяти хостов для завершения конфигурации сложных систем записи, и извлечения данных после сканирования Ethernet, или USB ПК, пользователи всегда могут устанавливать ограничения, оповещения и триггеры для расширенного мониторинга системы. ПО обеспечивает большие возможности для отображения данных, функцию генерации отчетов одним щелчком мыши и функцию экспорта данных.
