Общее описание

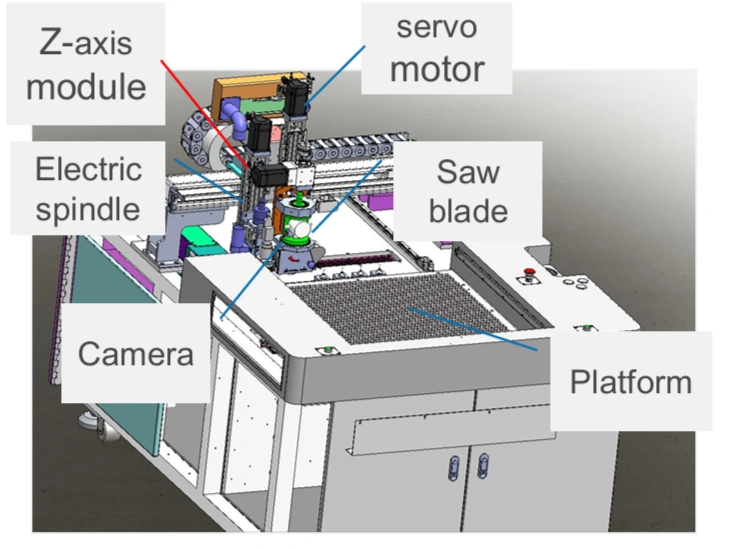

Система для разделения заготовок печатных ARM-640C представляет собой современное решение для обработки печатных плат различных типов. Благодаря использованию высококачественного фрезерного шпинделя и сервоприводов обеспечивается высокая точность обработки. Система автоматического позиционирования по реперным меткам и коррекции координат позволяет достичь максимальной точности при работе. Наличие мощного пылесоса обеспечивает чистоту рабочей зоны и комфортные условия эксплуатации.
- Применимые типы печатных плат: платы с V-образной резкой и платы с выступами (V-cut и Tabs board)
- Фрезерный шпиндель: высококачественный шпиндель для фрезеровки
- Система управления: промышленный компьютер с операционной системой Windows и интерфейсом на английском языке
- Приводная система: сервомоторы по осям X, Y, Z с системой управления
- Система позиционирования: автоматическое определение по реперным меткам с коррекцией смещения координат
- Система пылеудаления: мощный вакуумный очиститель
Рабочий режим
автономный режим (Offline Mode)
Рабочая поверхность
одноплатформенная система обработки (Single Platform)
Система технического зрения
CCD-камера высокого разрешения (High-Resolution CCD)
Метод программирования
программирование через систему технического зрения (CCD Vision Programming)
Приводной механизм
сервомоторы (Servo Motor)
Максимальная толщина резки
3,5 мм (Maximum Cutting Thickness)
Траектории резки
прямые линии, окружности, дуги, L-образные и U-образные формы и др. (Straight lines, circles, arcs, L-shapes, U-shapes, etc.)
Точность повторяемости
±0,02 мм (Repeatability Accuracy)
Точность резки
±0,05 мм (Cutting Accuracy)
Максимальная скорость перемещения
Оси XY
1000 мм/с Ось Z
300 мм/с
Максимальный ход резки
X: 485 мм Y:640 мм Z: 100 мм
Скорость резки
от 1 до 100 мм/с (Cutting Speed 1mm/s-100mm/s)
Операционная система
Windows 10 (Operating System Win 10)
Подходящий диаметр фрезы
0,5–3,0 мм (Suitable Milling Cutter Diameter)
Габариты оборудования
1220 x 1690 x 1437 мм
