Общее описание

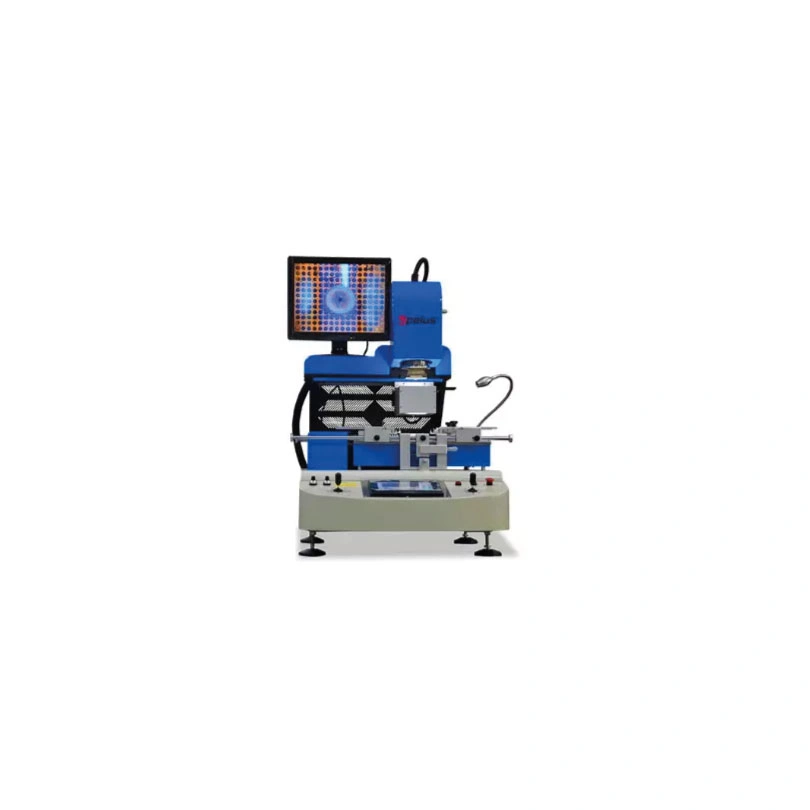

Master-1000 — профессиональная ремонтная станция для монтажа и демонтажа BGA компонентов с высокоточной системой видеоконтроля и мощной системой нагрева.
Основные характеристики
- Максимальная точность позиционирования: ±0,01 мм
- Минимальный шаг BGA: 0,15 мм
- Мощность системы нагрева: 6800 Вт
- Вес станции: 90 кг
- Особенности ремонтной станции Master-1000
- Система управления и контроля
- Сенсорный экран высокого разрешения с интуитивно понятным интерфейсом
- Японский PLC-контроллер для точного управления
- Температурный контроль с точностью до ±1°C
- Четыре независимых температурных датчика
- Отображение трех температурных кривых в реальном времени
- Система нагрева
- Три независимые зоны нагрева с индивидуальным управлением
- Инфракрасный нагреватель нижнего подогрева (4200 Вт)
- Верхний нагреватель с конвекцией (1200 Вт)
- Нижний нагреватель с конвекцией (1200 Вт)
- Общая мощность системы: 6800 Вт
Точность и позиционирование
- Оптическая система с увеличением 2-30x
- Точность позиционирования ±0,01-0,02 мм
- Микрометрическая регулировка по осям X/Y/R
- Лазерная система позиционирования
Функциональные возможности
- Автоматическое распознавание компонентов
- Полуавтоматический режим работы
- Автоматическая подача и снятие чипов
- Многофункциональные режимы: сварка, демонтаж, монтаж
- Система продувки компонентов
Размеры (Д×Ш×В)
670 × 780 × 850 мм
Вес станции
90 кг
Напряжение питания
220 В ±10%
Частота
50/60 Гц
Потребляемая мощность
6,8 кВт
Максимальные размеры печатных плат
500 × 450 мм
Минимальные размеры печатных плат
10 × 10 мм
Размеры BGA-компонентов
от 0,6 до 80 мм
