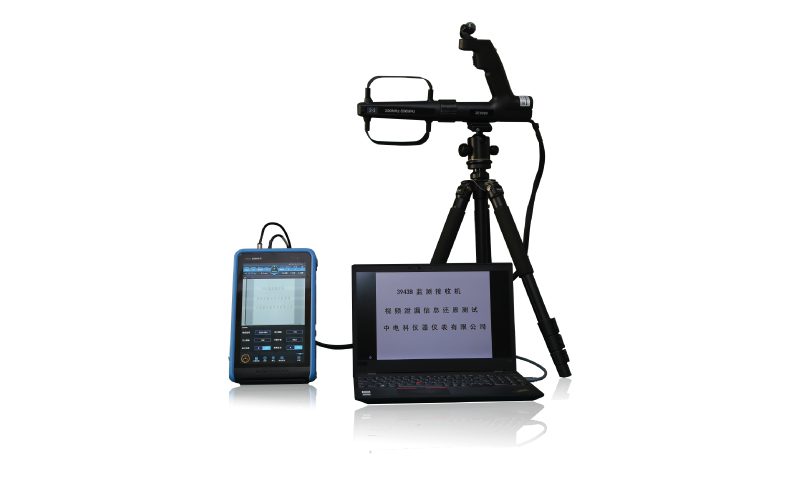

Приемник мониторинга Ceyear 3943B-S; 8 ГГц

Размер портативного приемника мониторинга составляет 182,5 мм × 289 мм × 69 мм, вес — менее 3,5 кг, время работы от батареи — 3–4 часа, экран дисплея — 10,1-дюймовый TFT.
Благодаря поиску, перехвату, измерению, анализу, демодуляции, пеленгации, позиционированию и другим функциям радиосигнала его можно использовать для выполнения мониторинга излучений в соответствии с требованиями ITU, для измерения покрытия, быстрого обнаружения и позиционирования незаконных источников излучения/источников помех. Прибор имеет сенсорный экран, что значительно облегчает его использование. Одним касанием, как на смартфоне или планшете, пользователи могут легко увеличивать, уменьшать масштаб дорожки дисплея, осуществлять движение окна.

• Три параллельных канала обработки обеспечивают измерение спектра, уровня напряженности поля и функции демодуляции, что удобно для получения результатов многодоменного корреляционного анализа сигналов.
• Полоса спектра в реальном времени канала измерения спектра может быть установлена ​​от 1 кГц до 20 МГц, с 35 полосами разрешения от 0,625 Гц до 2 МГц. Спектр может быть выбран для выполнения усреднения, дискретизации, удержания максимального или минимального удержания перед выводом спектра через экран или интерфейс LAN.
• Канал измерения уровня напряженности поля имеет 34 фильтра ПЧ, а полоса пропускания промежуточных частот составляет от 100 Гц до 20 МГц, которую можно выбирать независимо от ширины полосы спектра, что удобно пользователям для обработки различных сигналов с оптимальным соотношением сигналов. Вы можете выбрать выполнение обработки выборки, обнаружения пика, мощности или среднего значения перед выводом интерфейса. Комплексный сигнал основной полосы частот, выдаваемый фильтром ПЧ канала демодуляции, может быть непосредственно использован для демодуляции FM/PM. Комплексный сигнал основной полосы частот может выводиться непосредственно через Интерфейс LAN, а также может использоваться для демодуляции AM/LSB/USB/ISB/CW/PULSE, а данные о результатах демодуляции могут быть выведены через интерфейс LAN; данные демодуляции цифрового звука могут быть выведены через интерфейс LAN или могут быть преобразованы к аналоговому сигналу для воспроизведения динамика.

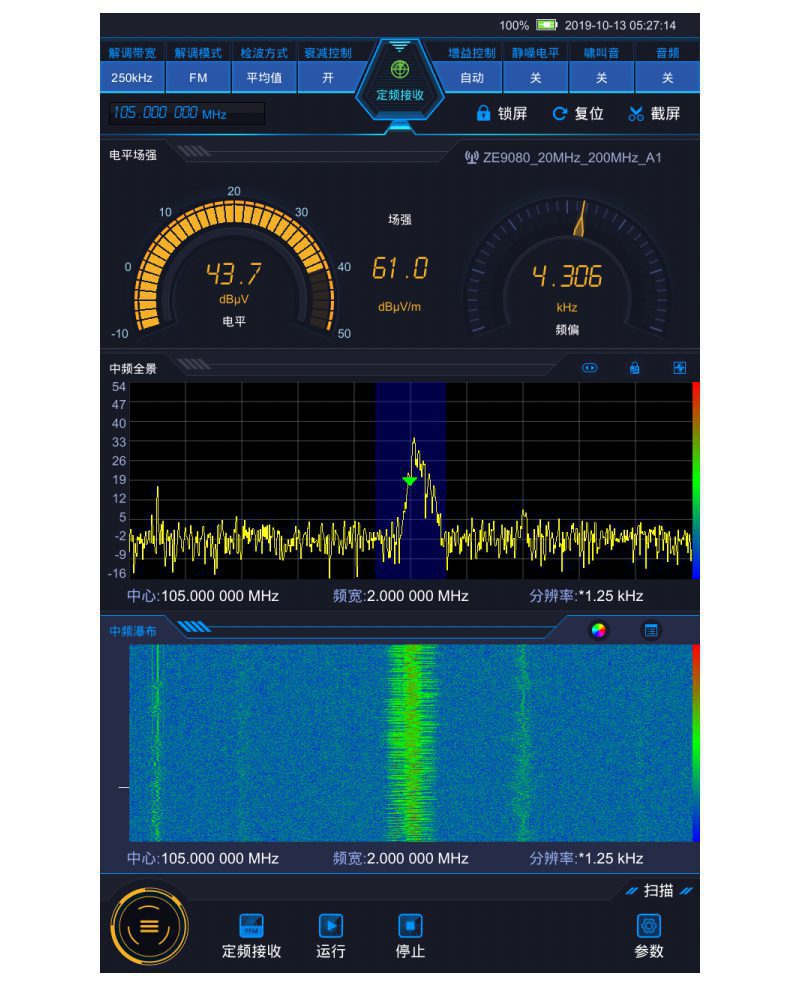

• Прибор может выполнять измерение спектра в точках с фиксированной частотой и одновременно отображать информацию об измерениях, такую ​​как уровень, напряженность поля и смещение частоты. В сочетании с функцией демодуляции сигнала удобно измерять и наблюдать за сигналами.
• Полоса приема может быть выбрана на нескольких уровнях от 1 кГц до 20 МГц, а полоса разрешения поддерживает два режима: автоматическое согласование и ручная настройка, чтобы удовлетворить потребности различных тестовых сценариев.
• Отображение каскадной диаграммы промежуточной частоты в режиме реального времени и различные режимы отображения цвета на выбор, поддержка настройки порога отображения цвета, фильтрация сигналов ниже порогового значения, простота наблюдения и поддержка воспроизведения исторических данных, вертикальное скольжение каскадной диаграммы.
• Поддерживает панорамное сканирование в диапазоне частот от 9 кГц до 8 ГГц, а полоса разрешения в диапазоне от 100 Гц до 2 МГц не является обязательной, что обеспечивает быстрое сканирование сигнала
• Поддержка дифференциального режима, легкое наблюдение за изменениями сигнала и быстрое обнаружение аномальных сигналов
• Прибор может выполнять сканирование частоты в диапазоне частот от 9 кГц до 8 ГГц, а ступенчатая частота может быть введена произвольно в диапазоне от 1 Гц до 100 МГц, поддерживая сканирование вперед и назад.
• Состоянием задержки развертки по частоте можно управлять, устанавливая уровень шумоподавления, тем самым фильтруя сигналы меньше уровня шумоподавления.
• Таблица подавления используется для записи частотных диапазонов, которые необходимо игнорировать в диапазоне частот сканирования.Она включает два параметра, начальную частоту и конечную частоту. Когда сканирование частот переходит в диапазон частот записи таблицы подавления, он непосредственно переходит к следующей частотной точке. Таблица подавления поддерживает запись информации о 100 точках частоты.
• Прибор может сканировать частотные точки, записанные в таблице хранения, одну за другой
• Функция приема на фиксированной частоте и функция сканирования по списку работают параллельно. При переключении на точку частоты она остается на точке частоты и связывает информацию о полосе частот с функцией приема на фиксированной частоте. Спектр частот можно измеряется и наблюдается в окне ПЧ. Отличие от свипирования по частоте состоит в том, что параметры свипирования по списку в каждой частотной точке могут быть установлены произвольно, включая центральную частоту, полосу пропускания, метод демодуляции, режим затухания, значение шумоподавления, переключатель шумоподавления, состояние активации и т. д.
  Таблица хранения может записывать до 1000 точек частоты сканирования, поддерживая прямое и обратное сканирование.

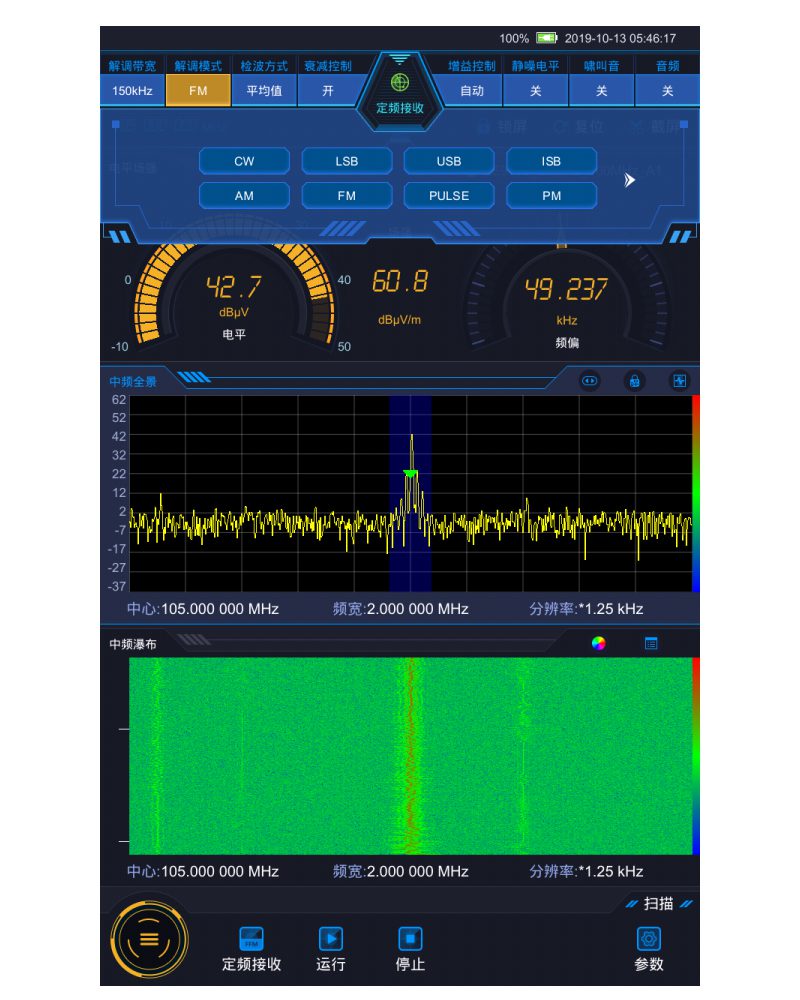

• Поддерживаемые форматы сигнала демодуляции включают FM/PM/AM/LSB/USB/ISB/CW/PULSE/IQ.
• Поддержка полосы демодуляции до 20 МГц, полоса пропускания демодуляции может быть установлена ​​от 100 Гц до 20 МГц.
• Благодаря функции автоматического управления частотой (AFC) удобно автоматически отслеживать принимаемый сигнал в пределах полосы демодуляции.
• Благодаря функции регулировки усиления пользователям удобно получать наилучший эффект демодуляции в сложных условиях; регулировка усиления может переключаться между автоматической регулировкой усиления (AGC) и ручной регулировкой усиления (MGC).
• Имеет функцию BFO во время демодуляции CW.Это вспомогательный генератор для восстановления несущей CW.Частотный диапазон BFO 0~±8kHz.

• Возможность обнаружения утечек компьютерного видео и восстановления изображений
• Поддержка компьютерного видеосигнала интерфейса HDMI
• Восстановление стабилизации изображения

• 9 кГц-20 МГц, 20 МГц-200 МГц, 200 МГц-500 МГц, 500 МГц-8 ГГц направленная антенна с полным охватом частот
• Отражение распределения мощности сигнала на 360 градусов в виде компаса и автоматическое указание направления максимальной силы
• Поддержка функции цифровой карты, легко найти источники излучения на открытом воздухе
• Многооконный параллельный дисплей направления, спектра и цифровой карты
• Ручка антенны управляется интеллектуально, что удобно для пользователей

• 20 МГц-1,3 ГГц, 700 МГц-6 ГГц многоэлементная пеленгаторная антенна с алгоритмом одноканального корреляционного интерферометра для пеленгации
• Максимальная ширина полосы пеленгации составляет 20 МГц, а точность пеленгации лучше, чем 2RMS°.
• Максимальная скорость пеленгации составляет 30 мс/время, а пеленгация аномальных сигналов может выполняться с пороговым уровнем.
• Поддержка функции цифровой карты, легко найти источники излучения на открытом воздухе
• Многооконный параллельный дисплей направления, спектра и цифровой карты

• Обнаружение источников излучения на основе результатов пеленгации

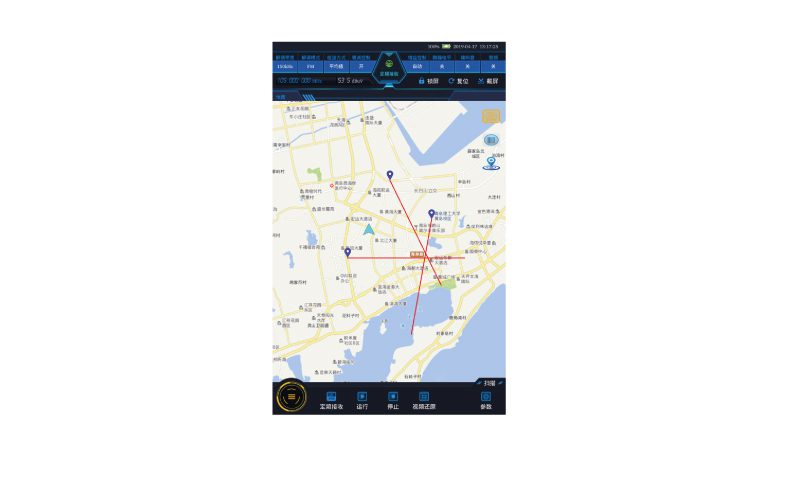

• Результаты поиска направления и результаты позиционирования могут отображаться на цифровой карте интуитивно
