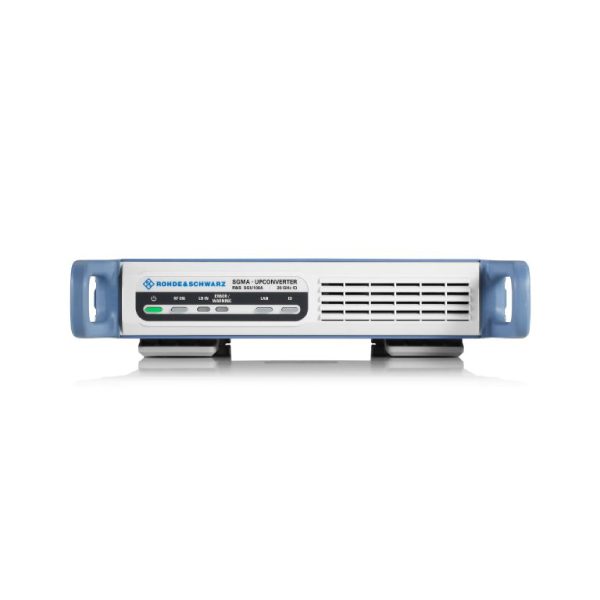

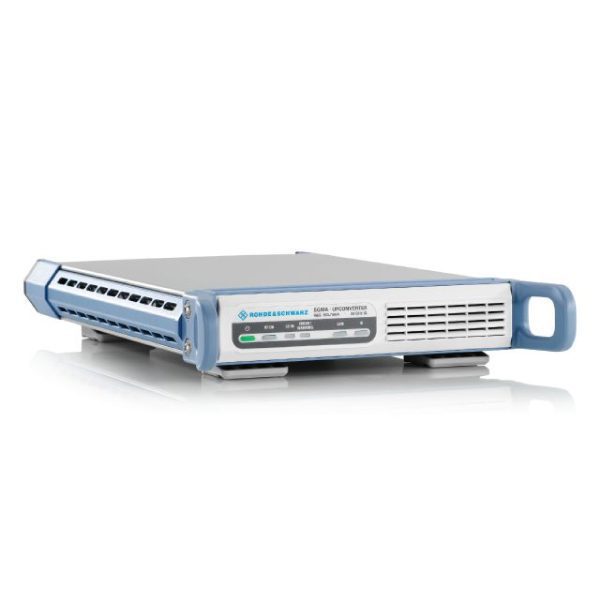

Повышающий преобразователь частоты R&S SGU100A серии SGMA обеспечивает расширение диапазона частот до 40 ГГц. Соединенными генератором R&S SGS100A и преобразователем R&S SGU100AA можно управлять как одним прибором как в режиме дистанционного, так и в режиме ручного управления. В объединенных приборах имеются те же соединения, что на самом генераторе R&S SGS100A: один ВЧ-выход для всего диапазона частот и один аналоговый I/Q-вход для векторной модуляции. В этой установке задачи автоматически распределяются между двумя приборами, поэтому у пользователя создается впечатление, что он управляет одним прибором, а не двумя.
Укомплектованный преобразователем R&S SGU100A генератор R&S SGS100A работает во всем диапазоне частот от 10 МГц до 40 ГГц без модуляции и от 80 МГц до 40 ГГц с векторной модуляцией.

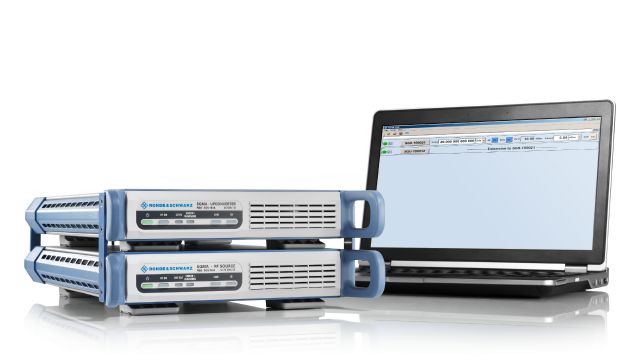

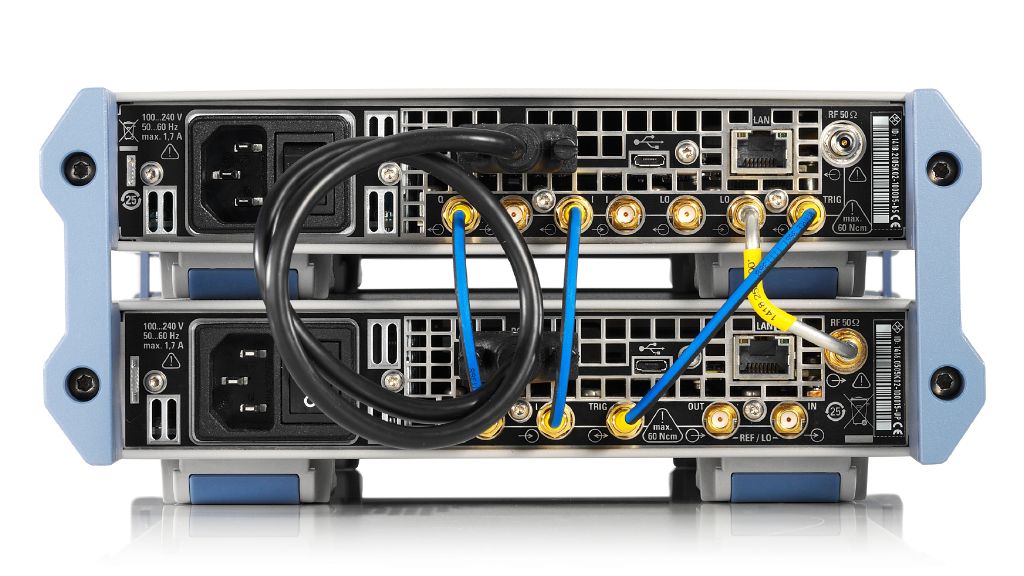

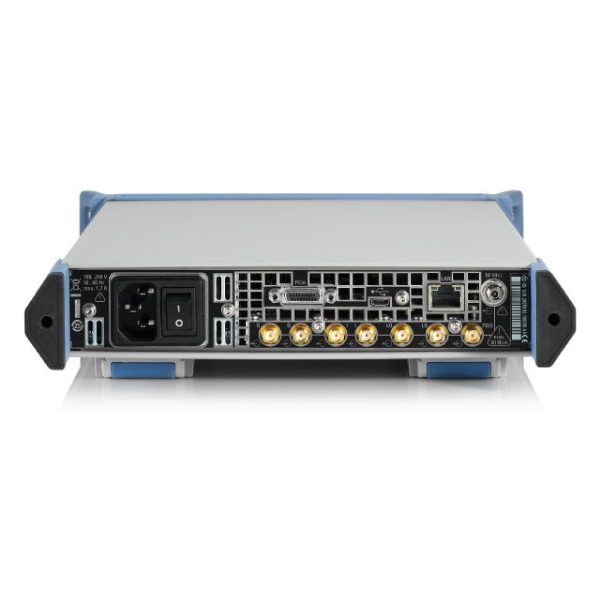

Соединенными генератором R&S SGS100A и преобразователем R&S SGU100A можно управлять как одним прибором. Комплект для расширения R&S SGU-Z4 обеспечивает необходимые электрические соединения и механическое крепление. В объединенных приборах имеются те же соединения, что на самом генераторе R&S SGS100A: один ВЧ-выход для всего диапазона частот и один аналоговый I/Q-вход для векторной модуляции.
Безупречное объединение с имеющимися интерфейсами пользователя

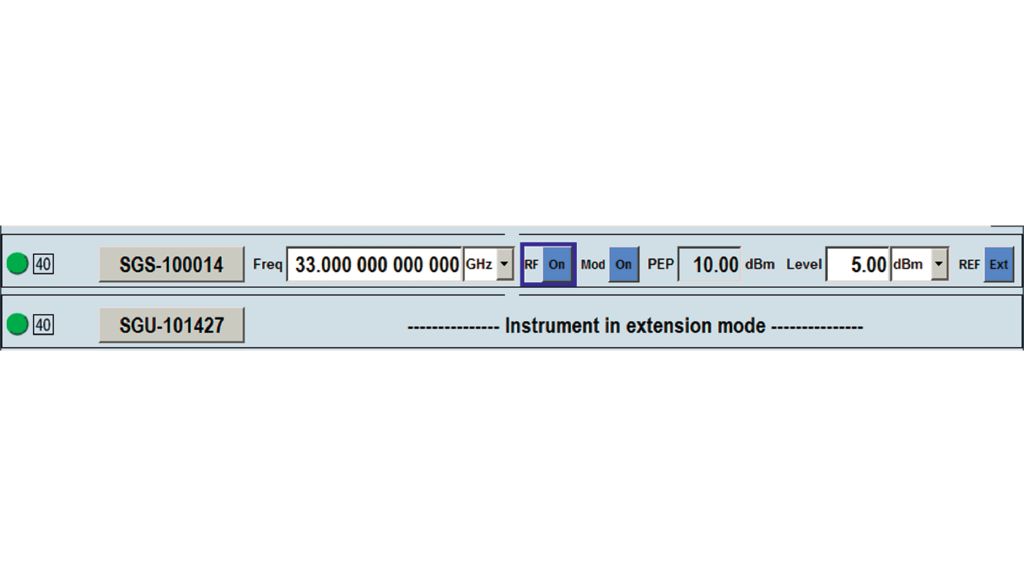

В случае подключения через LAN или PCIe преобразователь R&S SGU100A полностью управляется через прибор R&S SGS100A. ПО для ПК R&S SGMA-GUI отображает преобразователь R&S®SGU100A как расширение генератора R&S SGS100A и задает максимальный настраиваемый диапазон частот. Укомплектованный преобразователем R&S SGU100A генератор R&S SGS100A работает во всем диапазоне частот от 10 МГц до 40 ГГц без модуляции и от 80 МГц до 40 ГГц с векторной модуляцией.

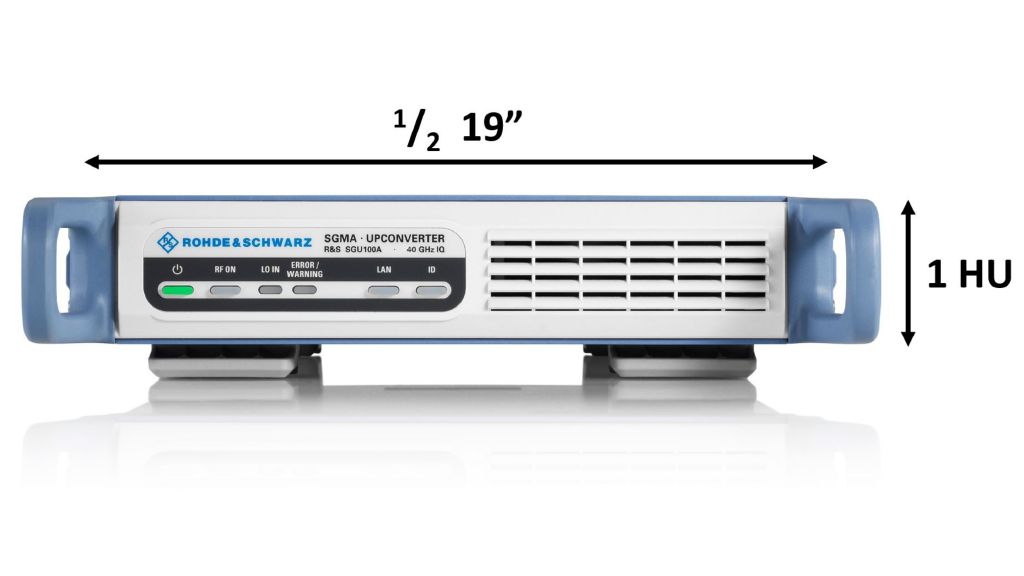

Высота в две единицы высоты и ширина в половину ширины 19-дюймовой стойки (либо высота равна одной единице высоты при полной ширине 19-дюймовой стойки) сочетания приборов R&S SGS100A и R&S SGU100A — наименьший на рынке форм-фактор для векторной генерации сигналов в диапазоне до 20 ГГц. Это очень важно для установок с ограниченным пространством в стойке, например, при производстве и настройке систем. Эти приборы предназначены для непрерывной работы и потребляют менее 110 Вт.

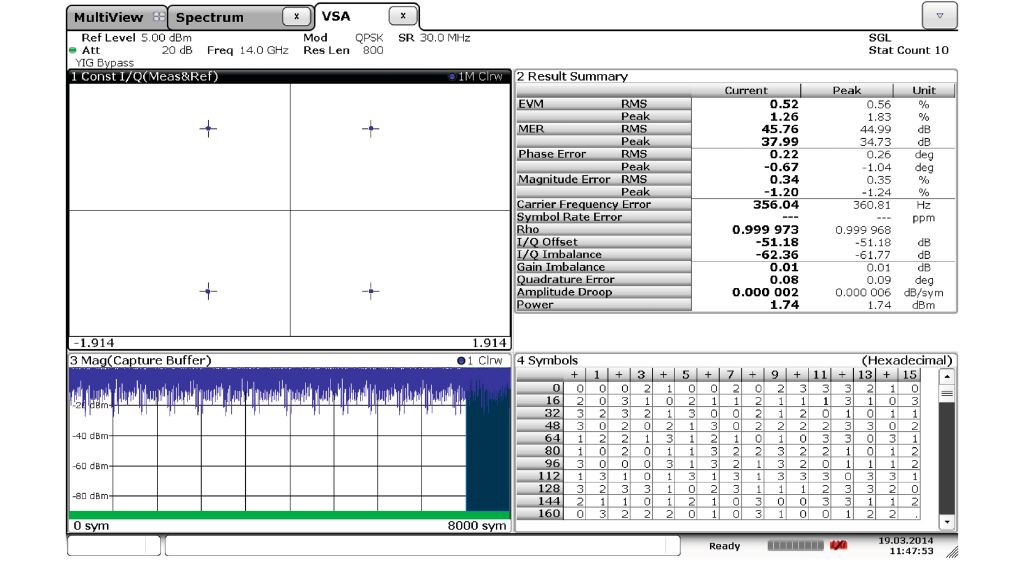

Несмотря на малый форм-фактор, приборы имеют высокую производительность с модулем вектора ошибок 0,5 % для сигнала QPSK при скорости 30 млн символов/с и центральной частоте 14 ГГц. При частоте свыше 12 ГГц ширина полосы I/Q-модуляции преобразователя R&S SGU100A равна 2 ГГц. Благодаря этому этот прибор идеально подходит для аэрокосмических и оборонных систем с очень широкой полосой и чрезвычайно короткими импульсами.

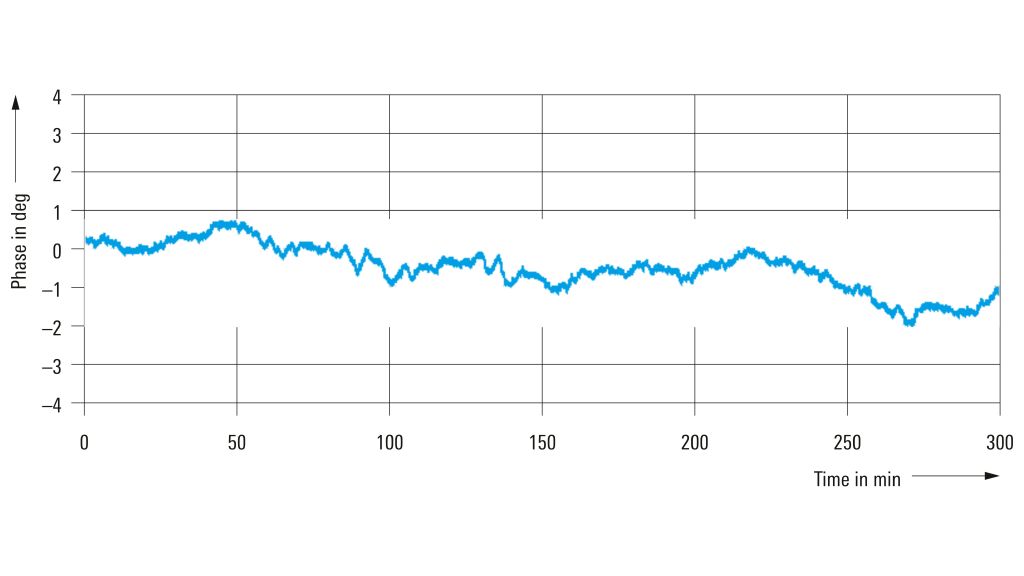

Для формирования луча и систем фазированных антенных решеток требуются когерентные по фазе испытательные сигналы высокого качества. Преобразователь R&S SGU100A обеспечивает идеальную основу для решения таких задач. На приборы можно подавать очень точный сигнал опорной частоты 1 ГГц, а синтезаторы нескольких приборов можно соединять с использованием опции фазовой когерентности. В результате относительные фазы остаются стабильными в течение длительного периода времени.
