Параметрический анализатор Keithley 4200A-SCS-PKB

В настоящее время путь к внедрению новейших разработок максимально упрощён. Параметрический анализатор 4200A-SCS вдвое сокращает время от настройки до начала тестирования характеристик, предоставляя проверенные и понятные инструменты для измерений и анализа. К этому добавляется накопленный годами опыт измерений — в прибор встроено руководство по тестированию, обеспечивающее надёжность получаемых результатов.

• Оборудование для расширенных измерений ВАХ при постоянном токе, ВФХ и импульсных ВАХ
• Исключение затрат времени на подготовку к тестированию за счёт сотен включённых в ПО Clarius тестов, которые адаптируются под требования пользователя
• Автоматическое определение параметров в режиме реального времени, графики данных, аналитические функции

Ёмкости фарадного диапазона можно измерять при помощи новейшего модуля Keithley 4215-CVU, предназначенного для определения ВФХ. За счёт интеграции источника напряжения 1 В переменного тока в лучший в отрасли модуль для измерений ВФХ, прибор 4215-CVU Keithley может измерять ёмкости на частотах от 1 кГц до 10 МГц с минимальным уровнем шумов.

• Лучший в своём классе приборов модуль для измерений ВФХ с источником напряжения 1 В переменного тока
• Разрешение по частоте 1 кГц в диапазоне от 1 кГц до 10 Мгц
• Измерения ёмкостей, полной и комплексной проводимости
• Возможность использования до четырёх каналов для измерений при подключении коммутатора 4200A-CVIV Multiswitch

Модуль Multi-Switch анализатора 4200A-CVIV автоматически переключает измерения I-V на C-V без переключения измерительных проводов или замены наконечников пробников. В отличие от аналогичных приборов, выпускаемых конкурентами, на дисплей четырёхканального прибора 4200A-CVIV выводится визуальная информация, помогающая быстро настроить тестирование и легко найти неполадки при появлении неожидаемых результатов.

• Переход на измерения C-V на любом выводе прибора без переключения измерительных проводов
• Адаптируемая под требования пользователя функция измерения низких токов
• Переименование выходных каналов
• Просмотр статуса тестирования в режиме реального времени

Модули 4201-SMU и 4211-SMU помогают добиться высокой точности и повторяемости измерений малых токов в системе с большими ёмкостями. Выбирая требуемый модуль из четырёх разных моделей источников-измерителей (SMU), можно настроить анализатор 4200A-SCS под любые требования заказчиков к измерениям ВАХ. Кроме того, предлагая SMU с установкой в полевых условиях и дополнительные модули предусилителей, компания Keithley обеспечивает самую высокую точность измерений малых токов при незначительном простое либо вообще без простоев оборудования.

• Добавление модуля SMU без пересылки прибора изготовителю
• Измерения фемтоамперных токов
• До 9 каналов SMU
• Модули оптимизированы для работы с длинными кабелями или большими держателями испытуемых устройств

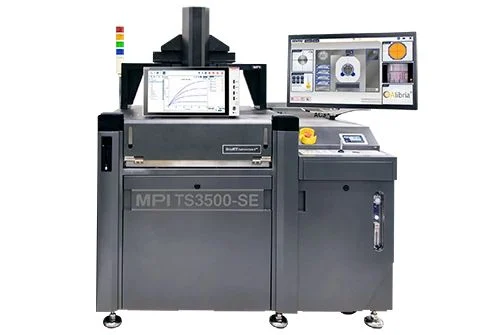

Параметрический анализатор 4200A-SCS может работать совместно с рядом ручных и полуавтоматических зондовых устройств для тестирования полупроводниковых компонентов, а также с контроллерами, работающими при криогенных температурах, такими как MPI, Cascade MicroTech, Lucas Labs/Signatone, MicroManipulator, Wentworth Laboratories, LakeShore модель 336.

• Простота тестирования — нужно только «указать и щёлкнуть»
• Режим ручного тестирования с функциями автоматического
• Режим отключения пробника позволяет выполнять отладку без удавления команд пробника
