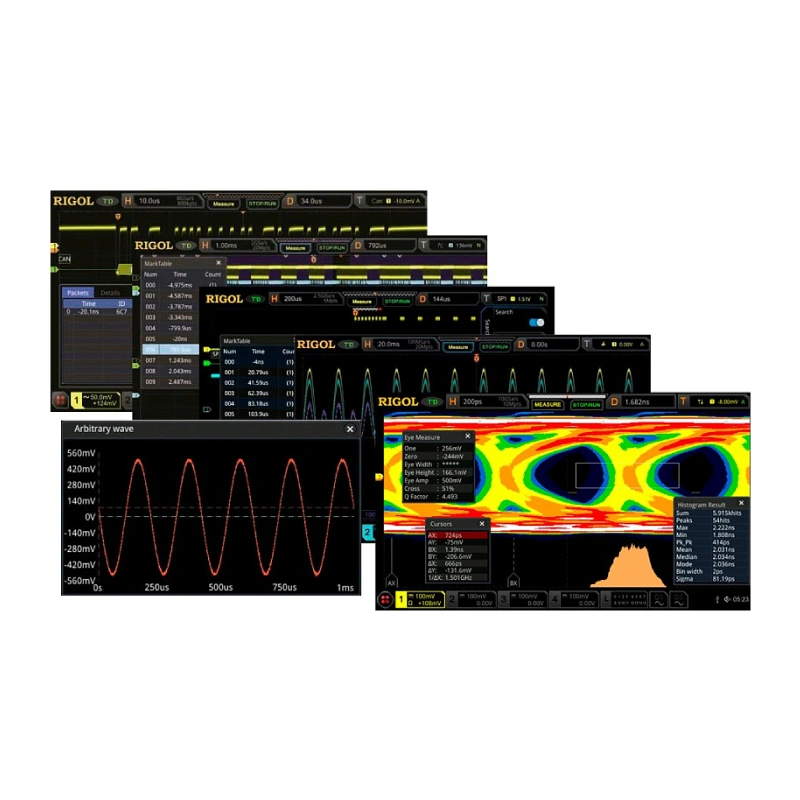

Пакет приложений RIGOL MSO8000-BND представляет собой набор из опций для осциллографов Rigol серии MSO8000, который включает в себя:
- MSO8000-COMP
Опция запуска и анализа по сигналам компьютерных последовательных шин (RS232/UART) - MSO8000-EMBD
Опция запуска и анализа по сигналам последовательных шин встраиваемых систем (I2C и SPI) - MSO8000-AUTO
Опция запуска и анализа по сигналам автомобильных последовательных шин (CAN и LIN) - MSO8000-FLEX
Опция запуска и анализа по сигналам последовательных шин FlexRay - MSO8000-AUDIO
Опция запуска и анализа по сигналам аудио последовательных шин (I2S) - MSO8000-AERO
Опция запуска и анализа по сигналам аэрокосмических последовательных шин MIL-STD-1553 - MSO8000-AWG
Двухканальный генератор сигналов произвольной формы 25 MГц - MSO8000-PWR
Опция анализа источников питания - MSO8000-JITTER
Опция расширенного анализа джиттера и построения глазковых диаграмм в реальном времен
Пакет приложений RIGOL MSO8000-BND активируется в осциллографе Rigol серии MSO8000, что позволяет значительно расширить функциональные возможности измерительного прибора.
Функции декодирования последовательных шин и анализ источников питания могут помочь инженерам провести глубокий анализ сигналов. Данный функционал широко применяются в автомобильной электронике, аэрокосмической и других областях и помогает инженерам быстро обнаружить сбой системы и определить местонахождение ошибок в сигналах.
- Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи;
- Функциональное тестирование;
- Лабораторные исследования;
- Исследования и обучение.
Продукт предназначен для разработки, производства и измерений электронных компонентов и устройств в производственных и лабораторных целях.
Преимущества и особенности
Опция MSO8000-COMP:

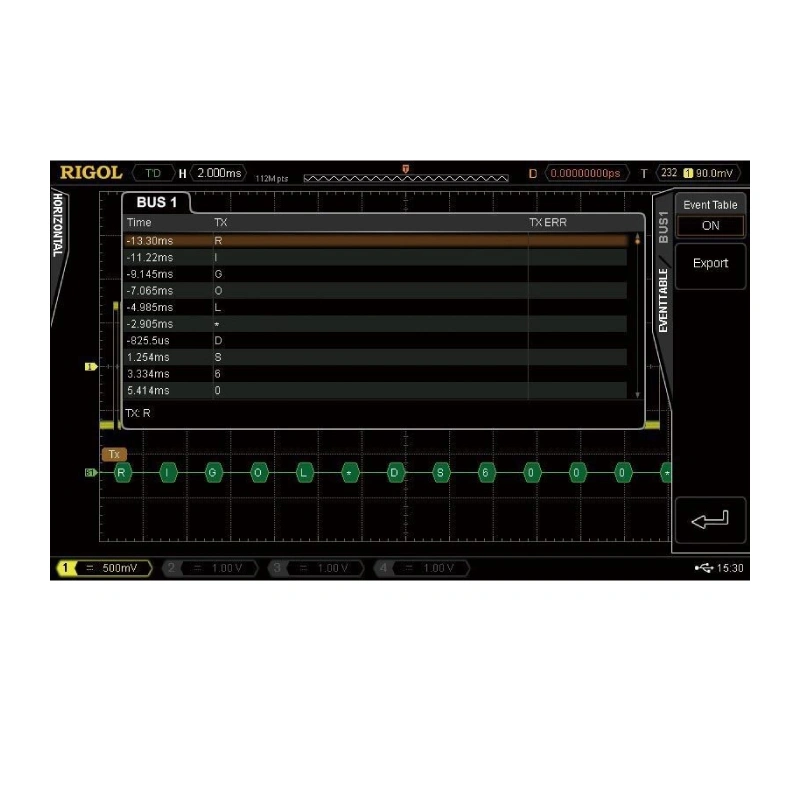

Запуск и анализ по сигналам компьютерных последовательных шин RS232/UART. Декодирование данных TX/RX шины RS232/UART (до 20 Мбит/с) (5–9 бит), контроль четности (нечетный, четный или нет) и стоповые биты (1–2 бита)
Опция MSO8000-EMBD:
Запуск и анализ по сигналам последовательных шин встраиваемых систем I2C. Декодирование адресов (с битом R/W или без него) шины I2C, данных и ACK:
Запуск и анализ по сигналам последовательных шин встраиваемых систем SPI. Декодирование данных MISO/MOSI (4-32 бита) шины SPI. Доступный режим включает «Тайм-аут» и «CS»
Опция MSO8000-AUTO:
Запуск и анализ по сигналам автомобильных последовательных шин LIN. Декодирование данных (версии протокола 1.X или 2.X) шины LIN (до 20 Мбит/с). Декодирование отображает синхронизацию, идентификатор, данные и контрольную сумму.
Запуск и анализ по сигналам автомобильных последовательных шин CAN. Декодирование удаленного кадра (идентификатор, номер байта, CRC), кадра перегрузки и кадра данных (стандартный/расширенный идентификатор, домена управления, домена данных, CRC и ACK) шины CAN (до 5 Мбит/с). Поддерживаемые типы сигналов шины CAN включают CAN_H, CAN_L, TX/RX и DIFF.
Опция MSO8000-FLEX:
Запуск и анализ по сигналам последовательных шин FlexRay. Декодировка идентификатора кадра, PL (полезная нагрузка), CRC заголовка, количество циклов, данных, контрольную сумму CRC и DTS шины FlexRay (до 10 Мбит/с). Поддерживаемые типы сигналов включают BP, BM и RX/TX
Опция MSO80:
Запуск и анализ по сигна00-AUDIOлам аудио последовательных шин I2S. Декодирование данных левого и правого каналов аудиошины I2S, поддерживая от 4 до 32 бита. Режимы выравнивания включают I2S, LJ и RJ:
Опция MSO8000-AERO:
Запуск и анализ по сигналам аэрокосмических последовательных шин MIL-STD-1553. Декодирование данных сигнала шины MIL-STD-1553, командное слово и слово состояния (адрес + последние 11 бит):
Опция MSO8000-AWG:
2-канальный генератор сигналов произвольной формы 25 MГц. Воспроизведение стандартных функций и сигналов произвольной формы, 2 канала, 25 МГц, 14 бит, 200 Мвыб/с, 16000 точек
Типы сигналов: синусоидальные, прямоугольные, импульсные, пилообразные, постоянный ток, шум, кардиальный синус, экспоненциальное нарастание/спад, функции Гаусса Лоренца, Гаверсинуса, сигналы произвольной формы.
Опция MSO8000-PWR:
Анализ источников питания. Анализ качества электропитания, включая измерения: V_RMS, I_RMS, реальной мощности, полной мощности, реактивной мощности, коэффициента мощности, опорной частоты, фазового угла, импеданса, крест-фактора по напряжению и крест-фактора по току.
Анализ пульсаций: измерение текущего значения, среднего значения, минимального значения, максимального значения, стандартное отклонение и значение счетчика пульсаций.
MSO8000-JITTER:
Опция расширенного анализа джиттера и построения глазковых диаграмм в реальном времени
Измерение высоты глаза, ширины глаза, глазка. Пример выполнения измерения глазковой диаграммы: амплитуда, процент пересечения и добротность на сигнале со скоростью передачи данных 622 Мбит/с.
Данная функция также поддерживает различные методы восстановления тактовой частоты, такие как синхронизация (автоматическая, полуавтоматическая, ручная), PLL первого порядка, PLL второго порядка и явная синхронизация.
