Оснастка (или «паяльная маска»)

1. Защита компонентов/участков печатной платы

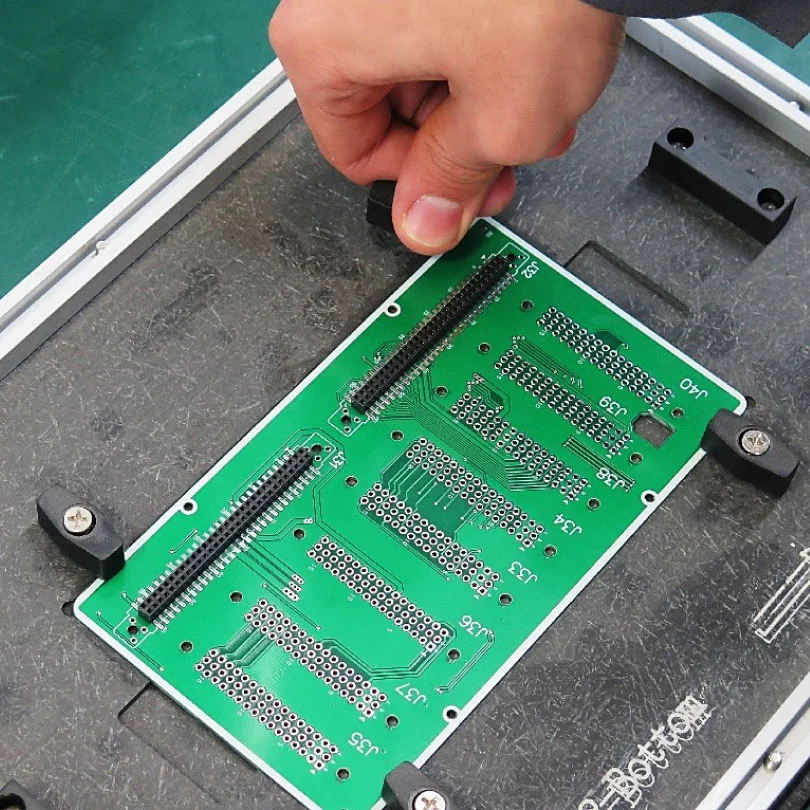

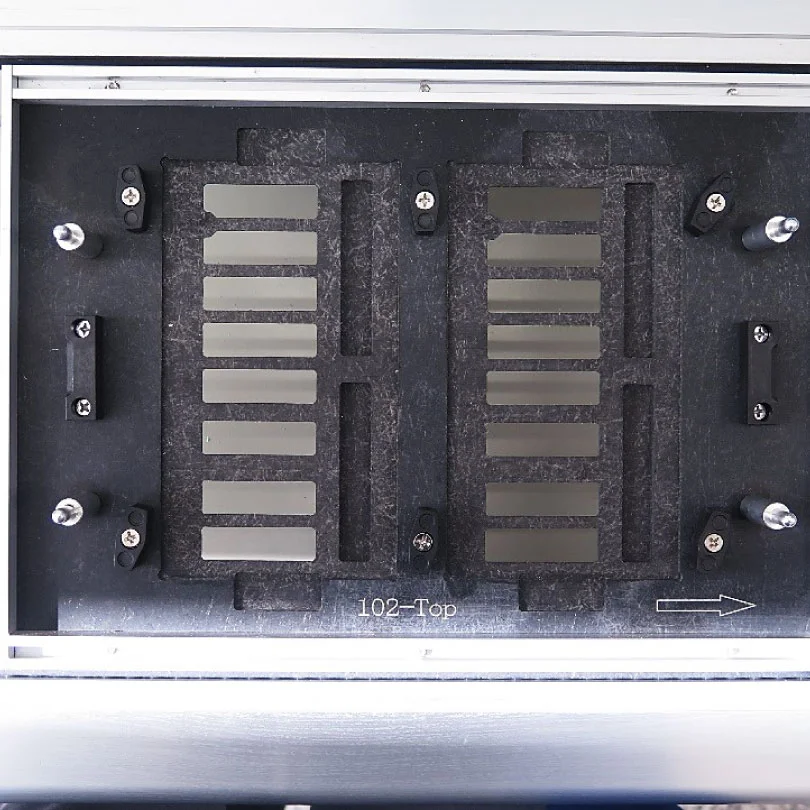

• Оснастка закрывает участки платы и компоненты (например, SMT-элементы, крепежные отверстия) на нижней стороне (на стороне пайки волной), которые не должны контактировать с расплавленным припоем.

2. Термозащита

• Оснастка предотвращает перегрев чувствительных деталей, ограничивая воздействие высокой температуры только зоной пайки.

3. Фиксация и стабилизация

• Предотвращение деформации: при нагреве тонкие или гибкие платы могут изгибаться. Оснастка обеспечивает жесткость и удерживает плату в плоском состоянии.

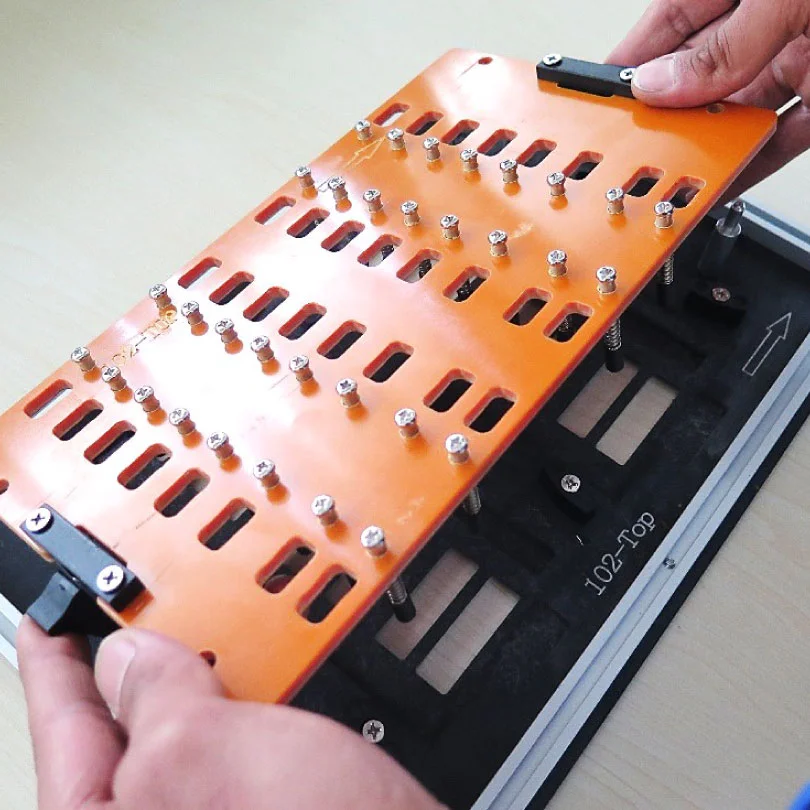

• Удержание компонентов: подпружиненные пины (размещенные на верхней прижимной крышке) не дают «лёгким» выводным компонентам (разъемам, конденсаторам и пр.) «всплывать» или смещаться под давлением волны припоя.

4. Оптимизация процесса

• Улучшение качества пайки: конструкция/дизайн вскрытых областей на паяльной маске помогает правильно направлять/распределять поток припоя, что снижает риск образования перемычек (коротких замыканий) или непропаев.
• Печатную плату можно развернуть под 45 град, обеспечив тем самым одинаковое качество пайки размещённых на плату штыревых разъёмов как вдоль, так и поперек направления конвейера.

• Автоматизация: применением паяльных масок позволяет обрабатывать платы нестандартной формы, паять платы без полей
• Экономия времени: использование оснастки исключает необходимость ручного заклеивания участков платы термоскотчем или spotmask перед пайкой.

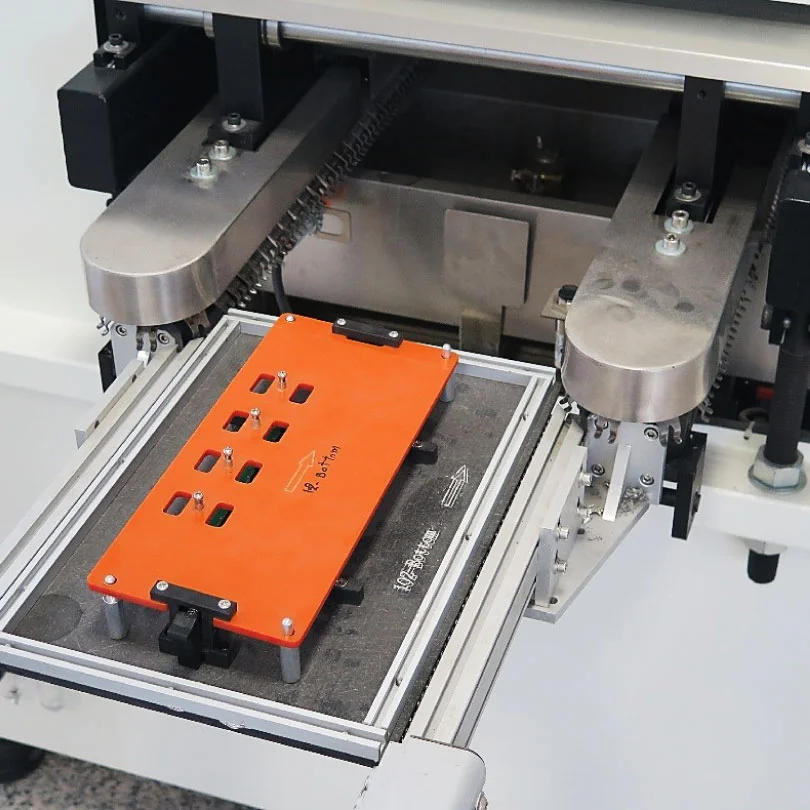

• Повышение коэффициента использования оборудование (+ снижение времени на переналадки): платы малого размера можно размещать сразу по несколько штук в одной паяльной маске, для прохождения по конвейеру, тем самым использовать ВСЮ рабочую ширину волны; применение одной ширины паяльных масок для всех видов изделий избавит от необходимости перестраивать ширину конвейера оборудования.

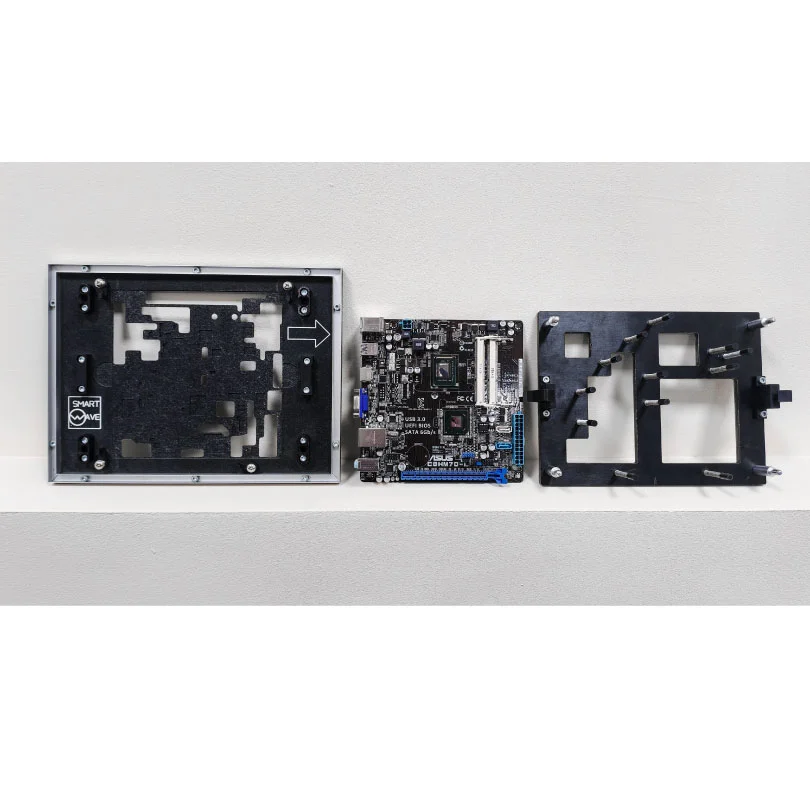

Оснастка («паяльная маска») и верхняя прижимная крышка изготавливаются из специализированных термостойких материалов, таких как бакелит, дюростон и т.д., которые выдерживают многократные циклы нагрева до 300°C без потери формы.

В случае вашей заинтересованности в получении «паяльной маски» под ваше изделие – мы попросим вас выслать живой образец платы.
При необходимости подпишем соглашение о неразглашении.

В течении 2-3 рабочих дней после получения нами образца платы вы получите расчет стоимости оснастки, необходимость верхней прижимной крышки, сроки изготовления и пр. доп. информацию.

• Точность фиксации: компоненты не «всплывают» и стоят ровно
• Термозащита: чувствительные элементы защищены от перегрева
• Скорость: быстрая установка и снятие платы с конвейера
• Экономия: снижение затрат на исправление брака и доработку
