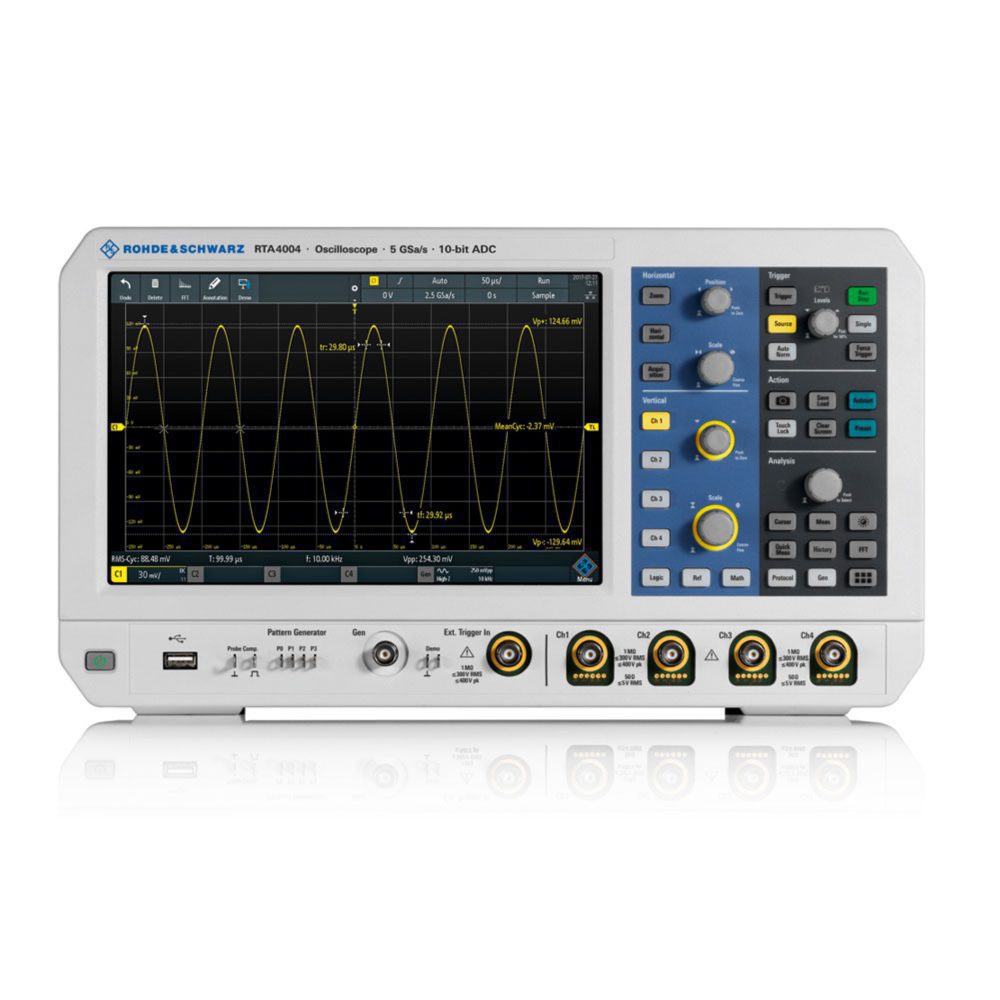

Осциллографы серии R&S RTA4000 – это 10-битовые многофункциональные осциллографы смешанных сигналов с полосой пропускания до 1 ГГц с сенсорным 10′ экраном, анализатором спектра с построением спектрограмм, с чувствительностью по входу от 500 мкВ и сегментированной памятью в стандартной комплектации до 1 млрд. точек.

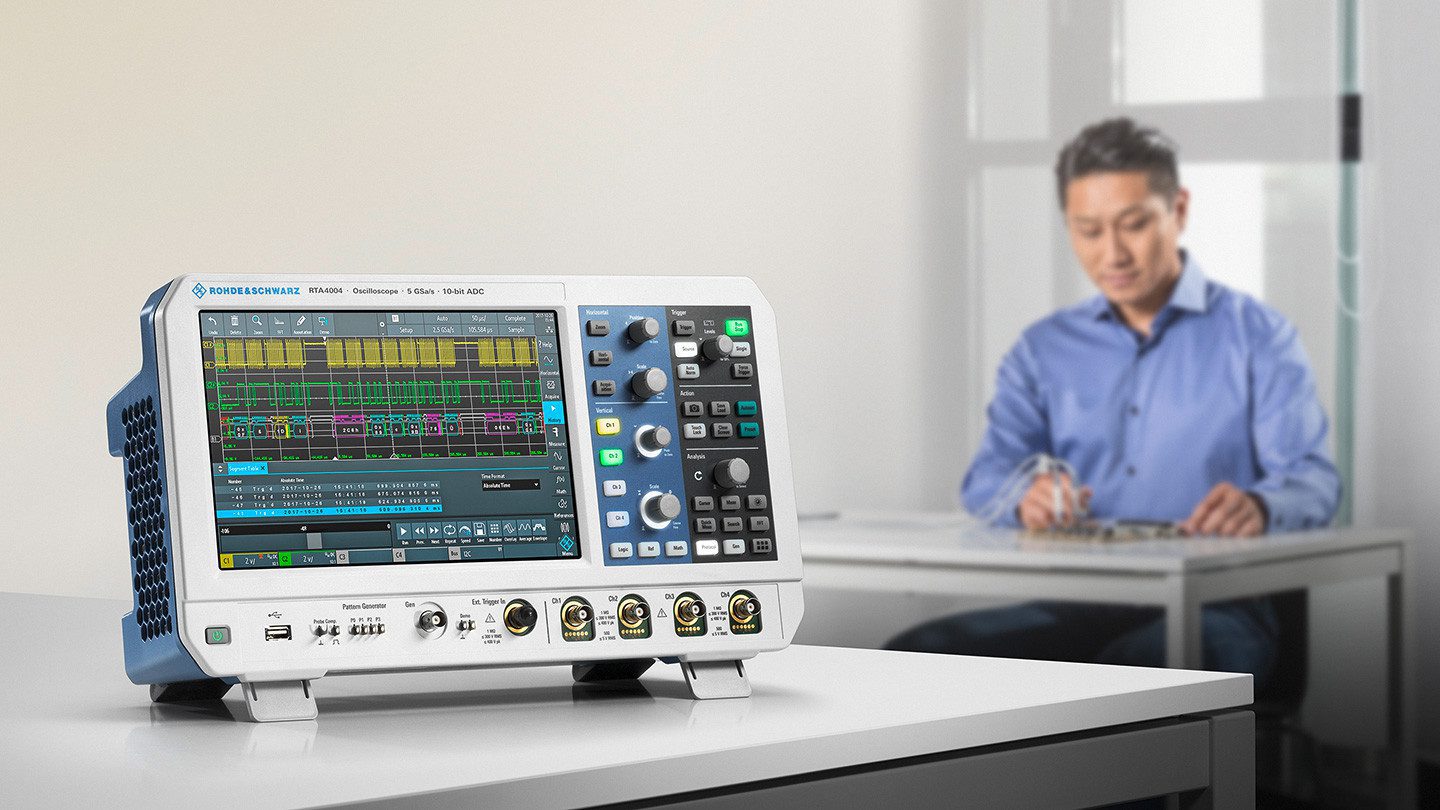

Серия осциллографов RTA4000 Rohde&Schwarz подойдет инженерам-исследователям, разработчикам электроники, инженерам по ремонту и обслуживанию, а также для работы в научно-образовательных лабораториях.
Покупая осциллографы RTA4000 R&S, Вы получаете высокопроизводительный многофункциональный прибор по демократичной цене: логический анализатор, генератор стандартных функций и тестовых последовательностей, элементарный тестер «годен/негоден», цифровой вольтметр, частотомер, простейший тестер по маскам, а также анализ электропитания и режим архив.
Основной особенностью серии RTA4000 является наличие 10-битного АЦП, разработанного специалистами Rohde&Schwarz. Он обеспечивает низкий уровень шума и частоту дискретизации, равную 5 Гвыб в секунду. Это рекордный показатель для осциллографов этого класса. В сочетании с ПО это гарантирует полную совместимость с аппаратной частью и минимальное время отклика. Помимо данных преимуществ, новый осциллограф сочетает в себе функции других приборов.
Осциллограф серии R&S RTA4000 имеет наибольший объем памяти, по сравнению с приборами своего класса. Это 100 млн точек на канал, а при использовании режима чередования достигается 200 млн точек. Это на порядок больше, чем в других осциллографах такого же класса. Больший объем памяти для захвата данных обеспечивается высокой частотой дискретизации.
Осциллограф серии R&S RTA4000 имеет возможность захватывать сигналы на продолжительных интервалах времени при высокой частоте дискретизации, тем самым обеспечивается дополнительная страховка при непредвиденных изменениях требований к проекту.
Сегментированная память в стандартной конфигурации с глубиной 1 млрд. точек обеспечивает возможность анализа сигнальных последовательностей на длительном интервале времени наблюдения. Такими сигналами являются сигналы передачи данных по протоколу I2C или SPI. С помощью осциллографа серии R&S RTA4000 производится захват на продолжительном интервале времени без затрат объемов памяти на хранение пауз. Размер сегмента может меняться от 10 тыс. точек до 200 млн. точек, тем самым, память используется наиболее оптимально. В результате измерений, можно сделать более 87 000 единичных записей.
Компанией Rohde&Schwarz разработан аналогово-цифровой преобразователь (АЦП) с разрядностью 10 по вертикали. Он обеспечивает 4-х кратное улучшение разрешения в сравнении с обычными 8-разрядными АЦП. Увеличение разрядности обеспечивает более детальные осциллограммы, что повышает информативность захваченного сигнала. Особенно важно это при измерениях низковольтных сигналов.
Чувствительность осциллографа составляет теперь до 500 мкВ/дел при полной полосе пропускания и низком уровне шума. В осциллографах аналогичного класса других производителей такой уровень чувствительности получается путем применения программного усиления сигнала или при ограничении полосы пропускания.
Таким образом осциллограф R&S RTA4000 отображает отсчеты сигнала во всей полосе пропускания, с чувствительностью 500 мкВ/дел. Такая чувствительность обеспечивается малошумящими входными каскадами современного 10-разрядного аналогово-цифрового преобразователя.
