Описание

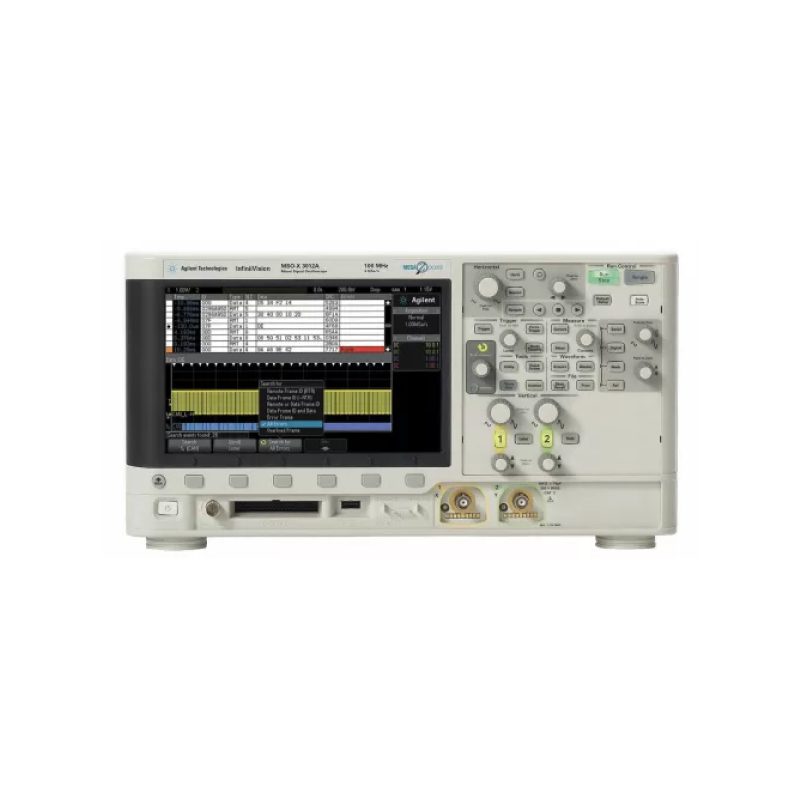

Осциллографы цифровые серий 3000X семейства InfiniiVision предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Особенности
- Осциллографы серии «Keysight InfiniiVision 3000X»
- Скорость обновления сигналов на экране до 1 000 000 осциллограмм в секунду
- Модели цифровых осциллографов и осциллографов смешанных сигналов (16 цифровых каналов) с полосой пропускания от 100 МГц до 1 ГГц
- Прикладные программы для анализа протоколов последовательных шин (опции)
- Встроенный генератор сигналов стандартной/произвольной формы c диапазоном частот 20 МГц (опция)
- Встроенный цифровой вольтметр (опция)
- Возможность полной модернизации прибора: расширение полосы пропускания, добавление цифровых каналов, увеличение объема памяти с 2 Мвыб в стандартной комплектации до 4 Мвыб, опции генератора сигналов стандартной/произвольной формы WaveGen и цифрового вольтметра, прикладные программы для анализа сигналов.
- Самый большой экран в своем классе: цветной ЖК-дисплей WVGAс диагональю 8,5 дюймов (21,6 см) и разрешением 800 х 480
- Самая высокая скорость обновления сигналов на экране: до 1 000 000 осциллограмм/с
- Самая глубокая память: 2 Мвыб (стандартная комплектация), 4 Мвыб (опция), режим сегментированной памяти (опция).
Функциональные возможности пяти приборов в одном
- Лучший в своем классе осциллограф
- Встроенный логический анализатор (модель MSO или после модернизации с использованием опции)
- Уникальный встроенный генератор сигналов стандартной/произвольной формы с диапазоном частот 20 МГц (опция)
- Единственный в отрасли осциллограф с аппаратным анализатором протоколов последовательных шин (опции)
- Встроенный 3-разрядный цифровой вольтметр и 5,5-разрядный частотомер (опция).
Габаритные размеры
3000A: 38,1 см x 20,4 см x 14,1 см; 3000T: 38,1 см x 20,4 см x 14,2 см; M924xA (PXIe 3U/1 слот): 2,0 см x 13,5 см x 21,0 см
Масса
3000A: 3,85 кг; 3000T: 4,0 кг; M924xA: 0,38 кг.
Дисплей
– 3000A: цветной ЖК-дисплей WVGA, 8,5 дюймов (21,6 см); разрешение 800 х 480, 64 уровня яркости – 3000T: ёмкостной сенсорный дисплей, поддержка управления жестами, 8,5 дюймов (21,6 см); разрешение 800 х 480, 64 уровня яркости M924xA: внешний, не хуже чем 1024 x 768, 96 или 120 точек/дюйм; поддержка мониторов с сенсорным экраном
Максимальная глубина памяти
–2 Мвыб (станд. комплектация), 4 Мвыб (опция DSOX3MEMUP); режим сегментированной памяти
Максимальная скорость обновления сигналов
> 1 000 000 осциллограмм/с
Максимальная частота дискретизации
–4 Гвыб/с в режиме чередования (половина каналов); 2 Гвыб/с (все каналы)
Разрешение по вертикали
8 бит (до 12 бит с усреднением)
Коэффициенты отклонения
От 1 мВ/дел до 5 В/дел (1 МОм и 50 Ом)
