Программная опция RSA5000-VSA векторного анализа позволяет декодировать сложные сигналы (QAM, PSK, MSK, ASK, FSK и других) и проводить их комплексный анализ.
- Возможность декодирования и анализа квадратурных сигналов с видами модуляции – QAM, QPSK, ASK, FSK, PSK
- Проверка сигналов на соответствие требования стандартов – GSM, NADC, WCDMA, PDC, PHP (PHS), Bluetooth, WLAN (802.11b), ZigBee, TETRA, APCO-25, DECT

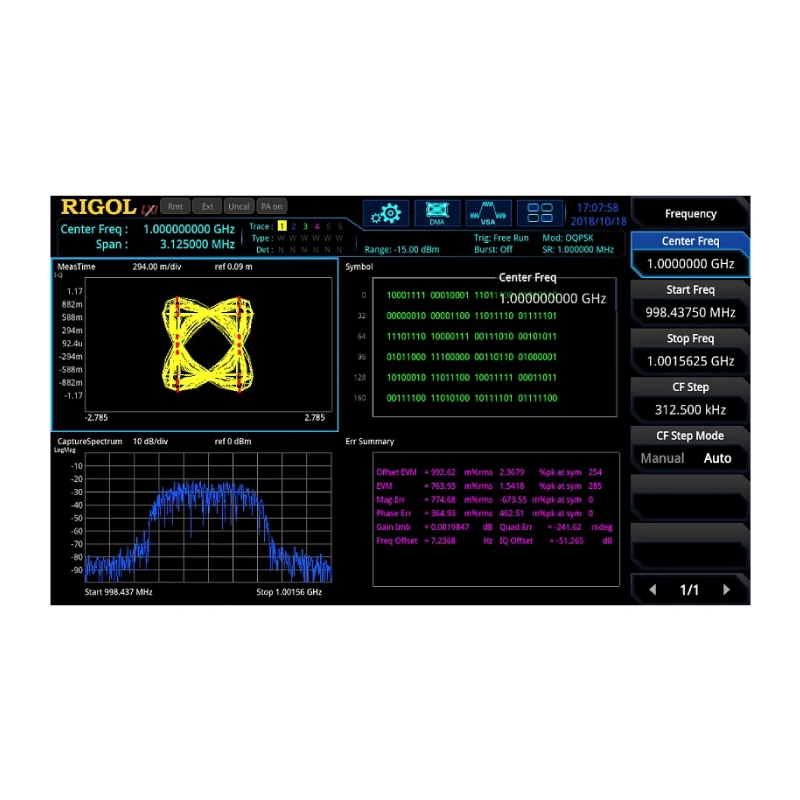

- При проведении анализа сигналов имеются возможности создания созвездий, вывода спектра сигнала в реальном времени, формирования списка ошибок и др.
- Маркерные измерения
- Запуск по частотной маске
- Проверка битовых последовательностей, измерение BER
- Быстрая поставка
- Привлекательная цена (при действии акций – БЕСПЛАТНО)
- RSA5000
Порядок передискретизации – 4, 8, 16
Длина захвата:
— порядок передискретизации=4: максимум 4096 точек
— порядок передискретизации=8: максимум 2048 точек
— порядок передискретизации=16: максимум 1024 точек
Скорость дискретизации:
Максимальная скорость дискретизации: 32 МГц; 51,2 МГц (опция RSA5000-B40)
Символьная скорость:
зависит от порядка передискретизации
= скорость дискретизации/порядок передискретизации, ≥ 1кГц
Полезная полоса пропускания I/Q
Символьная скорость х порядок передискретизации / 1,28
Режим запуска – произвольный, внешний1, внешний2, по мощности (времени), по маске (FMT)
Виды поддерживаемой модуляции:
— FSK: 2FSK, 4FSK, 8FSK
— MSK: GMSK
— PSK: BPSK, QPSK, OQPSK, DQPSK, π/4-DQPSK, 8PSK, D8PSK, π/8-D8PSK
— QAM: 16QAM, 32QAM, 64QAM
— ASK: 2ASK, 4ASK
Тип фильтра:
Типы фильтров для измерений: Без фильтра, Гаусовский, прямоугольный, с приподнятым косинусом (RRC), определяемый пользователем
Предустановленные стандарты:
— Сотовой связи: GSM, NADC, WCDMA, PDC, PHP (PHS)
— Беспроводной передачи данных: Bluetooth, WLAN (802.11b), ZigBee
— Другие: TETRA, DECT, APCO-25
Measurement Uncertainty
Технические характеристики действительны при следующих условиях:
— температура от +20°С до +30°С
— уровень сигнала ≥ –25 дБм
— правильно настроенный опорный уровень
— смещение между центральной частотой устройства и центральной частотой сигнала менее 5 % от
— скорости передачи символов
— случайная последовательность данных
— порядок передискретизации — 4.
Остаточная ошибка для QPSK
Тестовый сигнал:
— Опорный фильтр — RRC с коэффициентом спада 0,22 Измерительный фильтр — RRC с коэффициентом спада 0,22
— Результирующая длина — 150 символов
— Центральная частота — 1 ГГц
Остаточная EVM (СКЗ)
Символьная скорость 100 кГц/1 МГц: < 1,5% (ном.)/< 2% (ном.)
Остаточная ошибка для FSK
Тестовый сигнал:
— Опорным фильтром — RRC с коэффициентом спада 0,22. Измерительный фильтр — RRC с коэффициентом спада 0,22.
— Эталонное отклонение FSK — четверть скорости передачи символов.
— Результирующая длина — 150 символов.
— Центральная частота — 1 ГГц.
Остаточная ошибка частоты (СКЗ):
Символьная скорость 100 кГц/1 МГц: < 2,0% (ном.)/< 2,5% (ном.)/
