Общее описание

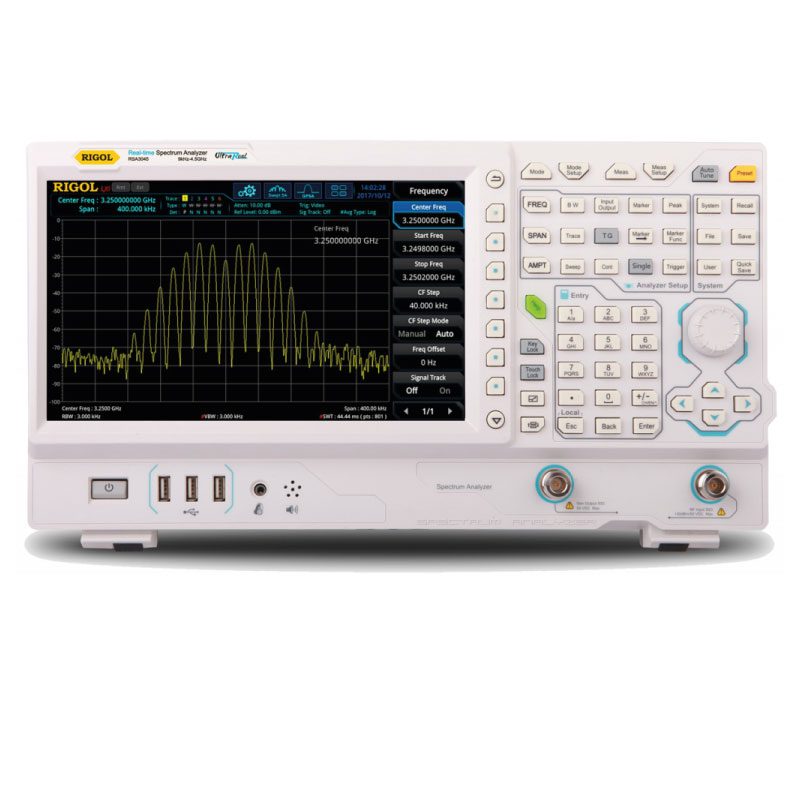

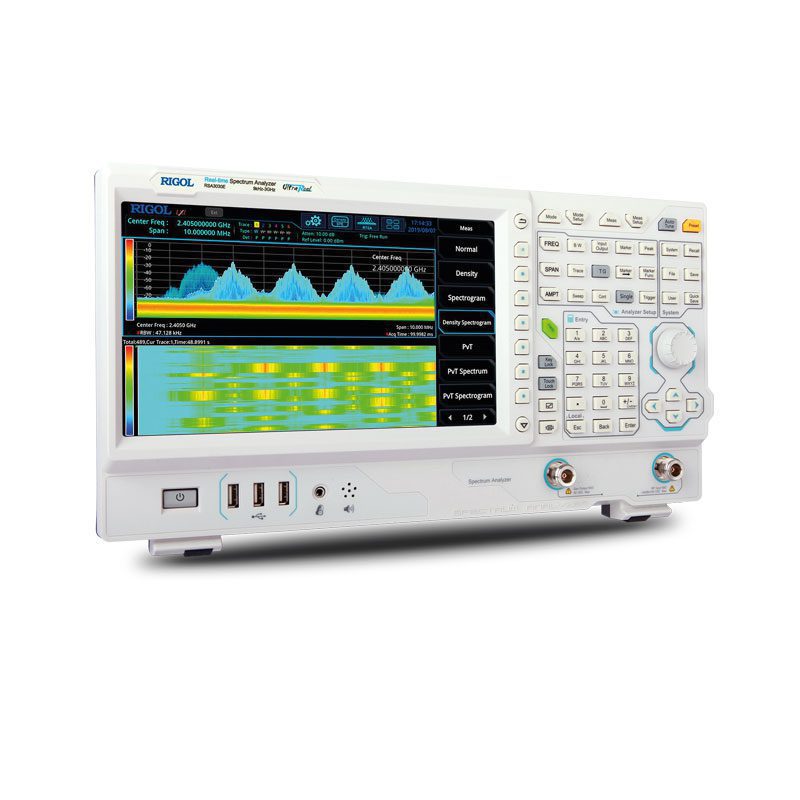

Программная опция RSA3000-AMK активирует в анализаторах спектра RIGOL серии RSA3000 возможности проведения следующих измерений:
- уровня сигнала во временной области/ZERO SPAN (T-Power: Time domain Power)
- мощности в основном и соседних каналах (ACP: Adjacent Channel Power)
- мощности в нескольких каналах (Multichan Pwr)
- занимаемой полосы частот (OBW: Occupied Bandwidth)
- ширины полосы передачи (EBW: Emission Bandwidth)
- отношения несущая сигнала/шум (C/N Ratio)
- гармонических искажений (Harmo Dist: Harmonic Distortion)
- интермодуляционных искажений третьего порядка (TOI: Third Order Intermodulation)
Особенности и преимущества
- Богатый набор возможностей измерения параметров излучаемых сигналов
- Быстрая поставка
- Привлекательная цена
Характеристики
Уровень сигнала во временной области/ZERO SPAN (T-Power: Time domain Power)
- Значения уровня сигнала: пиковые, средние, среднеквадратические
Мощность в основном и соседних каналах (ACP: Adjacent Channel Power)
- Величина уровня мощности:
— в основном канале
— в соседних/смежных каналах
— разность между мощностями в каждом из соседних каналов и основным каналом
Мощность в нескольких каналах (Multichan Pwr)
- Величина уровня мощности и плотность распределения мощности в нескольких каналах в определённой полосе частот
Занимаемая полоса частот (OBW: Occupied Bandwidth)
- Полоса частот, в пределах которой отношение сигнал/шум передаваемого сигнала выше минимально допустимого
Ширина полосы передачи (EBW: Emission Bandwidth)
- Полоса частот, в пределах которой содержится критически значимая часть излучаемого сигнала (как правило, не менее 90 %)
Отношение несущая сигнала/шум (C/N Ratio)
- Уровни мощности несущей полезного сигнала, уровень мощности шума в указанной полосе частот, а также их отношение
Гармонические искажения (Harmo Dist: Harmonic Distortion)
- Уровень мощности нежелательных гармонических составляющих, отношение их к уровню основной несущей, а также суммы гармонических составляющих (до 10 порядка) к основной несущей сигнала. Для корректного измерения, уровень основной несущей должен быть не менее минус 50 дБм

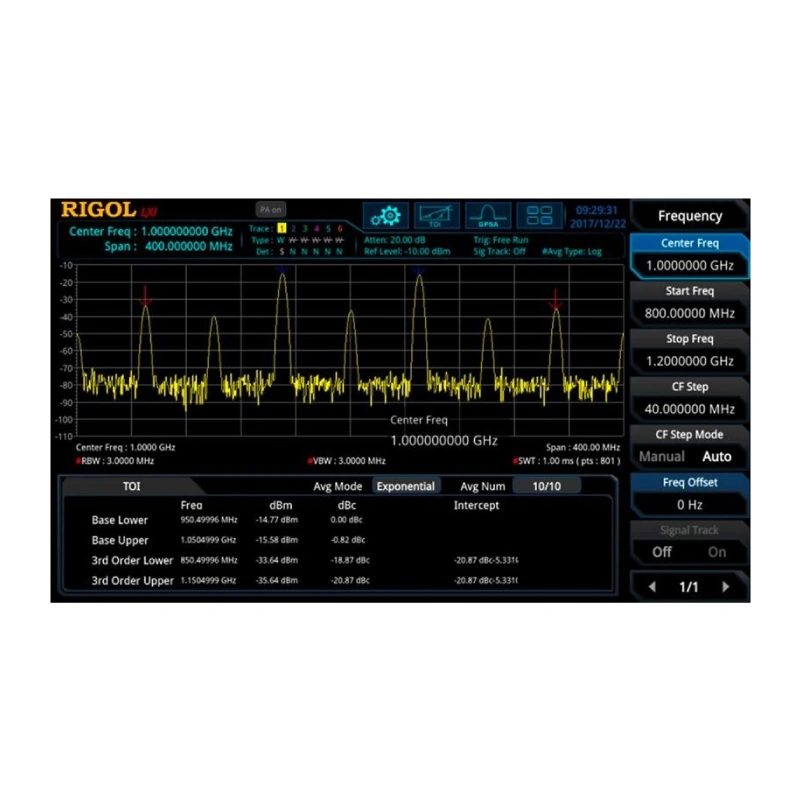

Интермодуляционные искажения третьего порядка (TOI: Third Order Intermodulation)
- Степень нелинейности испытуемого устройства (ИУ) методом подачи на вход двухтонового сигнала одинакового уровня на близких частотах и измерения точки пересечения (TOI) основных тоновых несущих и продуктов интермодуляции третьего порядка на выходе ИУ
