Программная опция RSA5000-AMK активирует в анализаторах спектра RIGOL серии RSA5000 возможности проведения измерений.
Программная опция RSA5000-AMK активирует в анализаторах спектра RIGOL серии RSA5000 возможности проведения следующих измерений:
- мощности в определённом пользователем временном интервале (T-Power: Time domain Power)
- мощности в основном и соседних каналах (ACP: Adjacent Channel Power)
- мощности в нескольких каналах (Multichan Pwr)
- занимаемой полосы частот (OBW: Occupied Bandwidth)
- ширины полосы передачи (EBW: Emission Bandwidth)
- отношения несущая сигнала/шум (C/N Ratio)
- гармонических искажений (Harmo Dist: Harmonic Distortion)
- интермодуляционных искажений третьего порядка (TOI: Third Order Intermodulation
- Богатый набор возможностей измерения параметров излучаемых сигналов
- Быстрая поставка
- Привлекательная цена

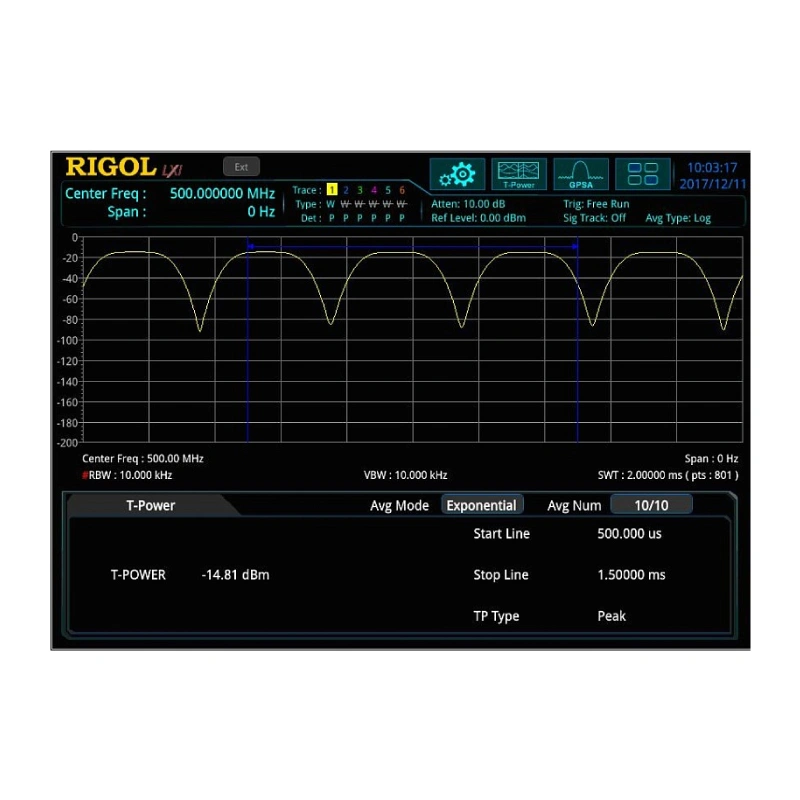

Мощность в определённом пользователем временном интервале (T-Power: Time domain Power)
значения уровня мощности: пиковые, среднее, среднеквадратическое
Мощность в основном и соседних каналах (ACP: Adjacent Channel Power)
величина уровня мощности:
— в основном канале
— в соседних каналах
— разность между мощностями в каждом из соседних каналов и основным каналом
Мощность в нескольких каналах (Multichan Pwr)
величина уровня мощности и плотность распределения мощности в нескольких каналах в определённой полосе частот
Занимаемая полоса частот (OBW: Occupied Bandwidth)
полоса частот, в пределах которой отношение сигнал/шум передаваемого сигнала выше минимально допустимого
Ширина полосы передачи (EBW: Emission Bandwidth)
полоса частот, в пределах которой содержится критически значимая часть излучаемого сигнала (как правило, не менее 90 %)
Отношение несущая сигнала/шум (C/N Ratio)
отношение мощности несущей полезного сигнала к мощности шума
Гармонические искажения (Harmo Dist: Harmonic Distortion)
уровень мощности нежелательных гармонических составляющих, отношение их к уровню основной несущей, а также суммы гармонических составляющих (до 10 порядка) к основной несущей сигнала. Уровень основной несущей должен быть не менее – 50 дБм
Интермодуляционные искажения третьего порядка (TOI: Third Order Intermodulation)
степень нелинейности испытуемого устройства (ИУ) методом подачи на вход двухтонового сигнала одинакового уровня на близких частотах и измерения точки пересечения (TOI) основных тоновых несущих и продуктов интермодуляции третьего порядка на выходе ИУ
