Общее описание

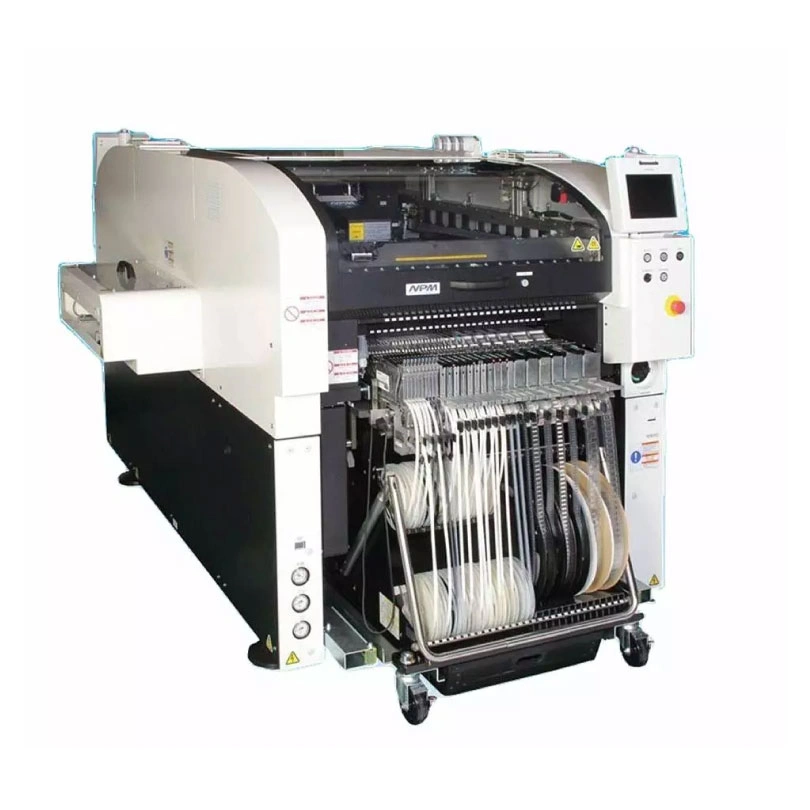

NPM-W2 — это высокопроизводительный модульный автомат для монтажа SMD компонентов, предназначенный для серийного производства электроники. Система отличается гибкостью конфигурации и возможностью масштабирования.
Особенности системы
- Возможность выбора режимов монтажа в зависимости от ПП;
- Монтаж компонентов на ПП с максимальными габаритами до 750х550 мм;
- Максимальные габариты монтируемых компонентов до 150x25x30 мм;
- 2 портала с монтажными головками для максимальной производительности.
Производительность
до 77000 компонентов в час( в зависимости от модели)
Количество монтажных головок
8- 16 шт х 2 портала
Рабочая область
настраиваемая (базовая 450 × 450 мм)
Направление движения конвейера
слева направо
Размеры печатных плат
50х50 - 750х550 мм
Толщина печатной платы
0,3 ~ 8 мм
Вместимость базы питателей
120 штук
Электропитание
380В ±10%, 50/60 Гц
Потребляемая мощность
2500 Вт
Габариты конфигурации
1280 (Д) х 2465 (Г) х 1444 (В) мм
Вес
от 2850 кг до 3020 кг
