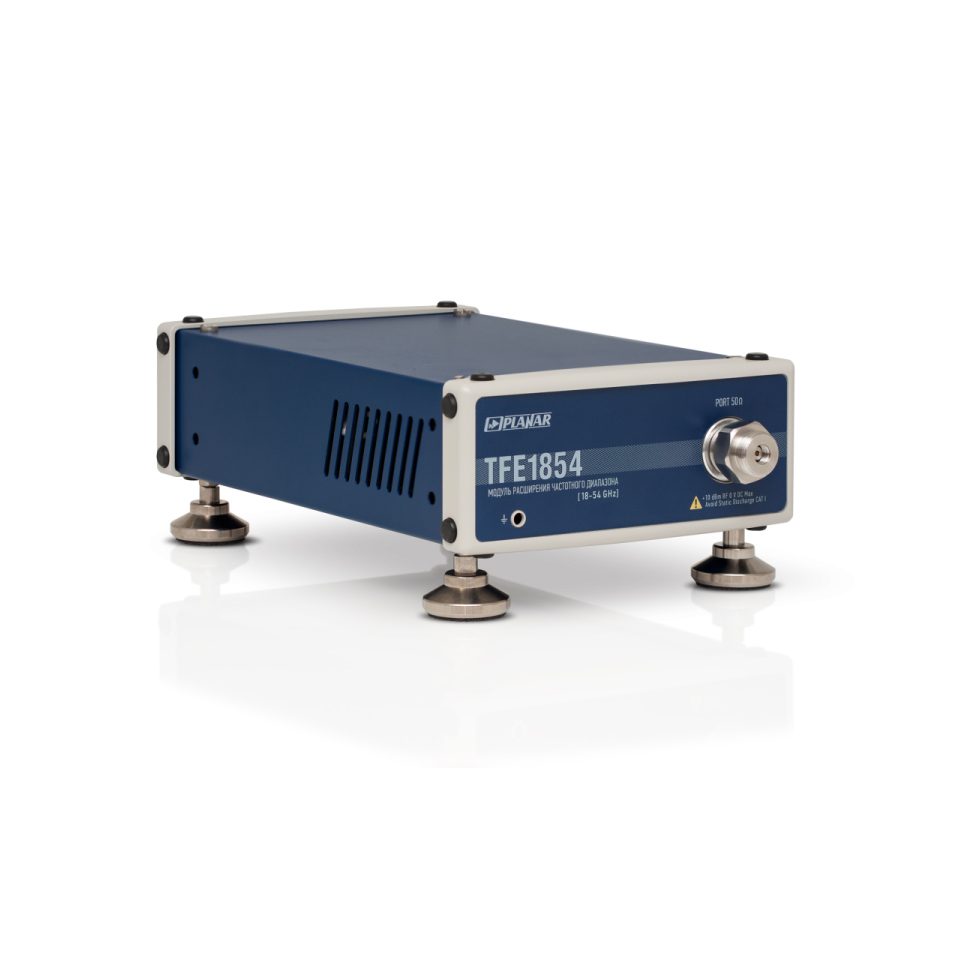

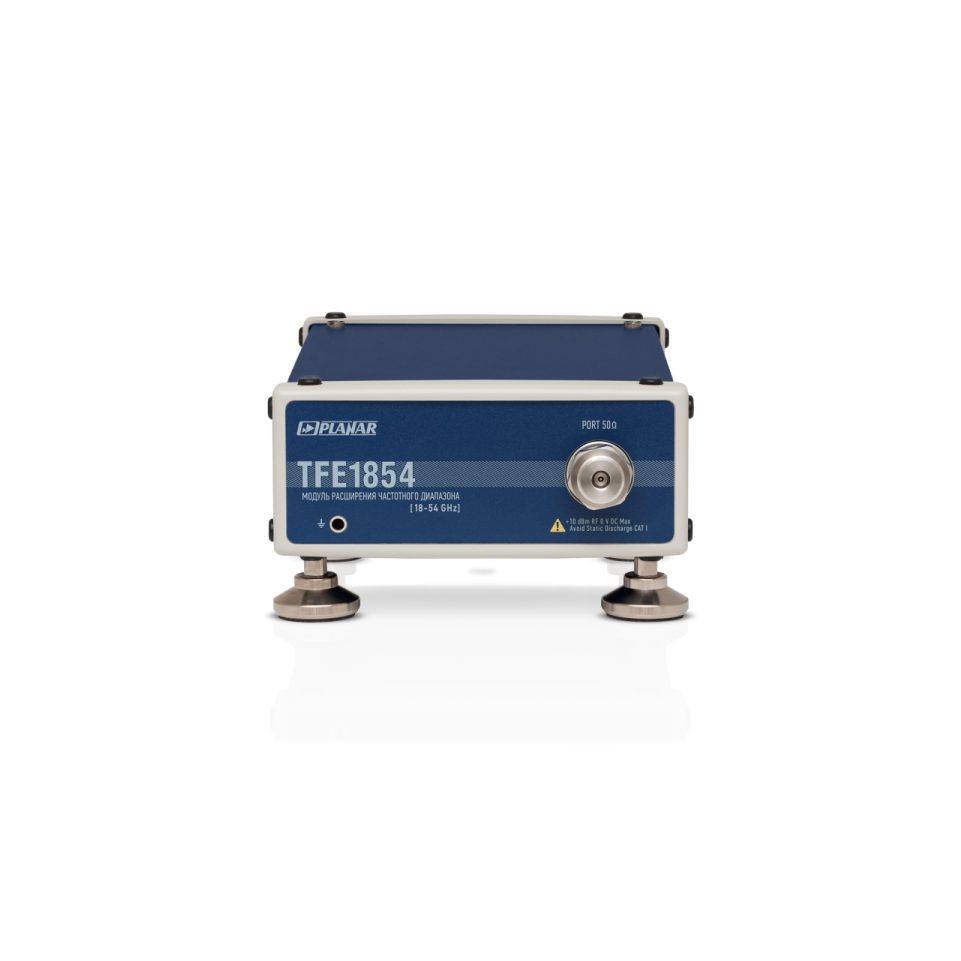

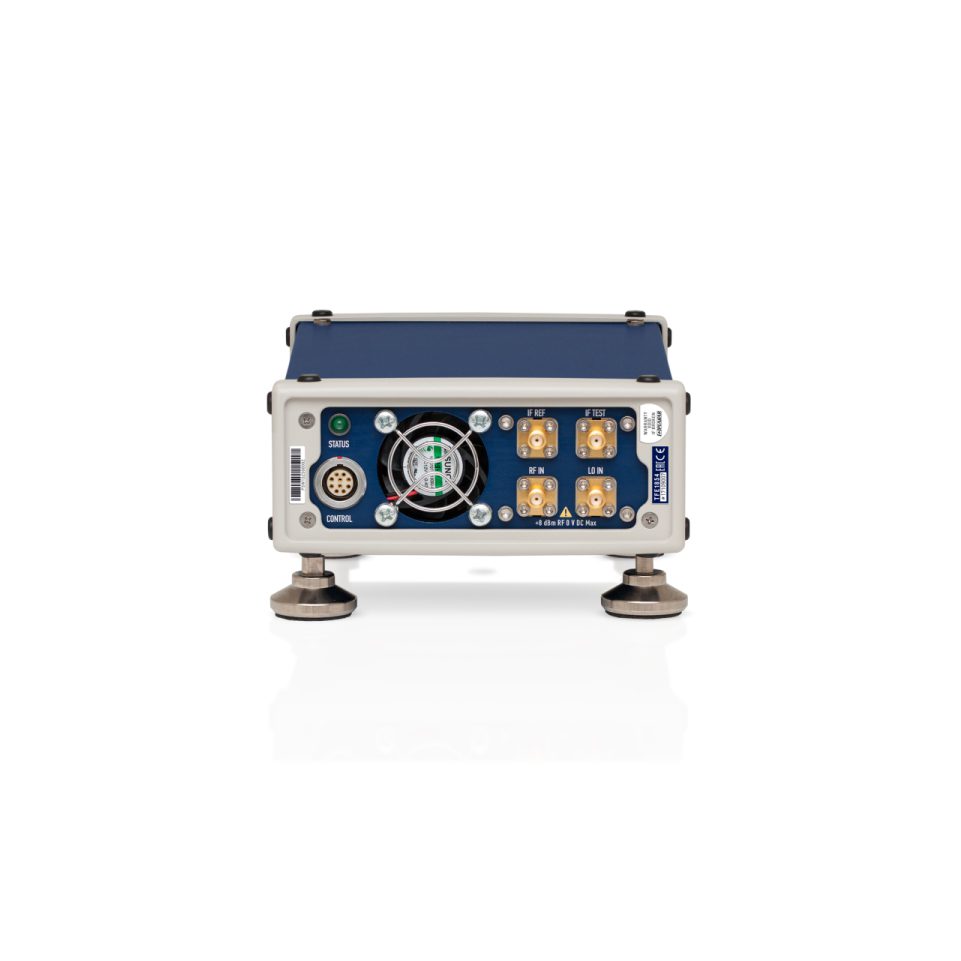

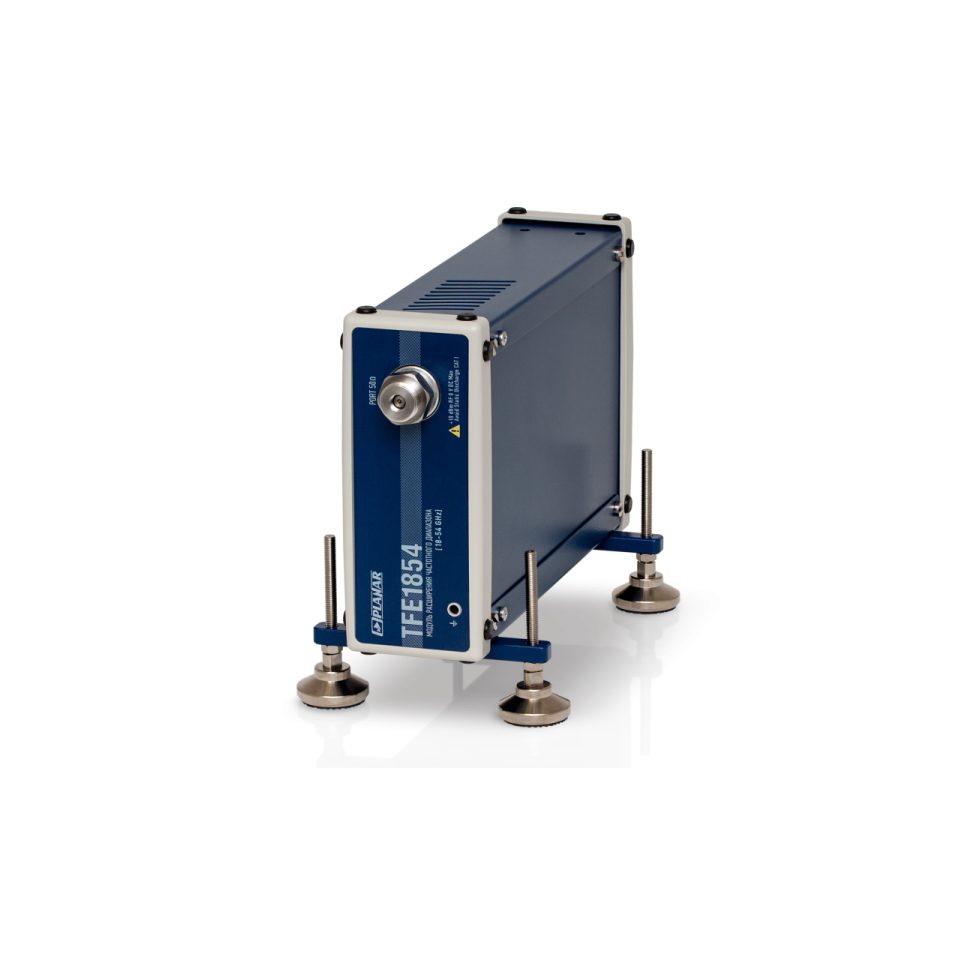

Модуль расширения частотного диапазона Планар TFE1854; 54 ГГц

Использует расширители по частоте для измерения S-параметров в диапазоне миллиметровых волн. В составе системы КобальтFx могут быть использованы четыре различных вида расширителей с диапазоном рабочих частот вплоть до 110 ГГц.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Измерительная система включает:

• анализатор цепей векторный серии Кобальт с конфигурируемой передней панелью для подключения модулей расширения частотного диапазона;
• модуль (модули) расширения частотного диапазона;
• кабели для подключения модуля к анализатору;
• измерительные кабели и переходы для подключения исследуемых устройств;
• средства калибровки.

Модуль расширения частотного диапазона TFE1854 работает совместно с анализаторами цепей векторными серии Кобальт, образуя измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора. Автономной работы не предусмотрено, модуль без подключения к анализатору не может быть использован для проведения измерений.
Модуль TFE1854 является сверхкомпактным устройством. Он состоит из следующих основных элементов: умножителей частот измерительного и гетеродинного сигналов, широкополосного усилителя мощности с автоматической регулировкой, направленных ответвителей и преобразователей частоты. Также в состав входят платы питания и управления.
Основные отличия TFE1854 — диапазон рабочих частот 18-54 ГГц, коаксиальный измерительный тракт.
